イノテック（カネミツ）

SNS フランジ形たわみ軸継手［BCL］

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 20,222円～145,245円特別価格

税込単価: 22,244円～159,770円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

JIS B1452準拠。大型電動機軸に対応し、呼び径φ160～315までシリー...

最高回転数範囲 (r/min)
2001～4000
特徴
軸穴未加工品
本体材質
FC200
種類
本体
許容偏心範囲 (mm)
0.02～0.2
許容偏心 (mm)
0.05
用途
標準
使用温度範囲 (℃)
-20::80

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

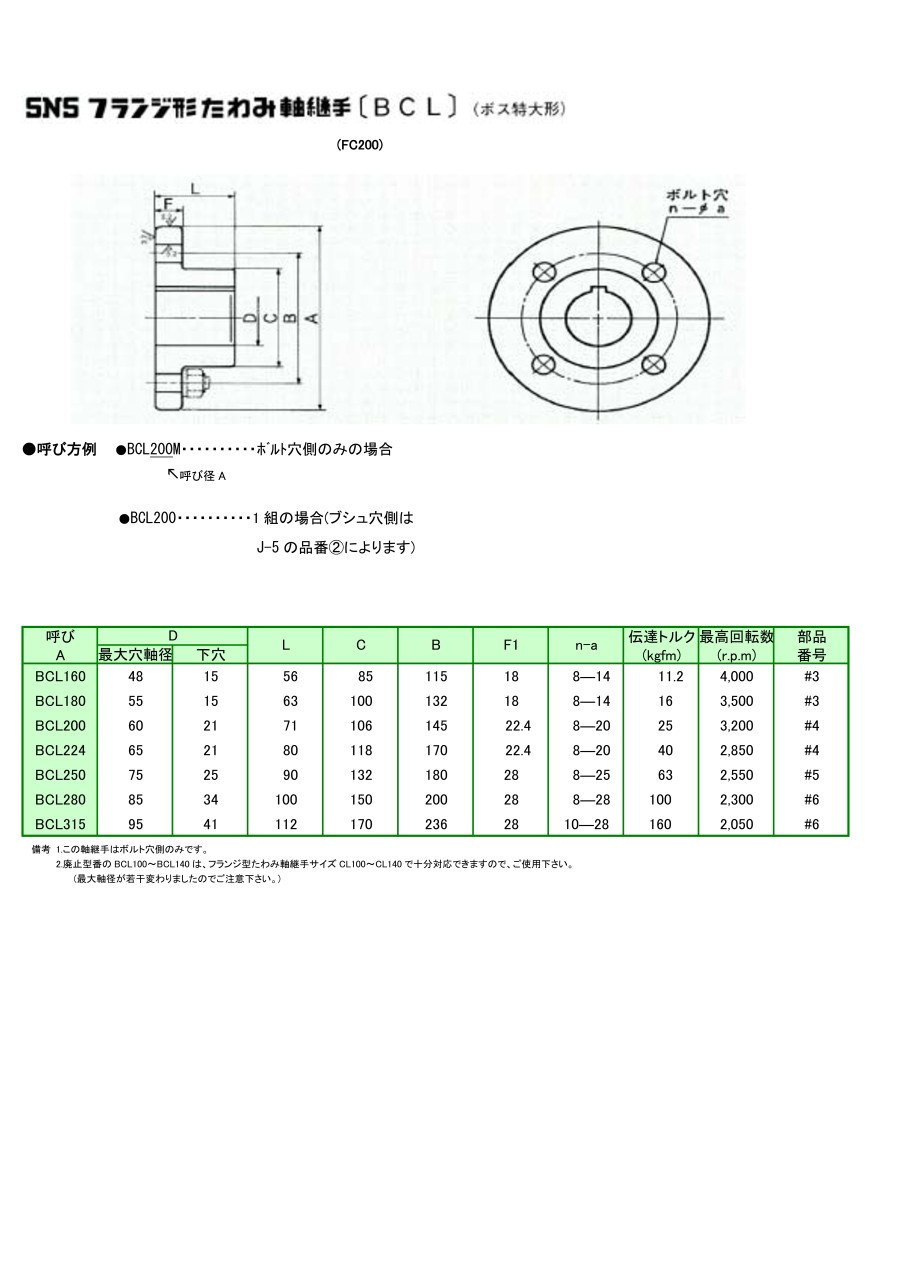

外形図

ボス特大形

規格表

備考：この軸継手はボルト穴側のみです。

使用例

用途

ポンプ、送風機、圧縮機、変速機、減速機、動力伝動装置との併用、運搬機械、起重機、巻上機、化学機械、セメントミキサー、トラクター、金属加工機械、圧延機、ベンディングマシン、繊維機械、紡織機、染色仕上機

選定サポート情報

1組の場合

型番リスト

表示件数

型番

伝達トルク範囲

(N・m)

外径 A

(φ)

全長 L

(mm)

伝達トルク

(N・m)

最高回転数

(r/min)

ボルト個数ｎ

ボルトサイズ

最小発注数量

100～500未満	160	112	109.8	4000	8	M12	1個
100～500未満	180	126	156.9	3500	8	M12	1個
100～500未満	200	142	245.1	3200	8	M20	1個
100～500未満	224	160	392.2	2850	8	M20	1個
500～1000未満	250	180	617.6	2550	8	M24	1個
500～1000未満	280	200	980.4	2300	8	M24	1個
1000～5000未満	315	224	1568.6	2050	10	M24	1個

通常単価(税別) (税込単価)	通常出荷日

20,222円 ( 22,244円 )	5日目
26,011円 ( 28,612円 )	19日目
43,203円38,882円 ( 42,770円 )	5日目
52,140円46,926円 ( 51,619円 )	5日目
72,545円 ( 79,800円 )	19日目
114,570円 ( 126,027円 )	19日目
145,245円130,720円 ( 143,792円 )	5日目

詳細情報

基本情報

基本情報

JIS B1452準拠。大型電動機軸に対応し、呼び径φ160～315までシリーズ化。伝達トルクのわりに軸穴径を大きくとれるメリットあります。
【特長】
・軸動力を円滑に伝える。
・機械の振動、軸の振れを相手側に伝えない。
・軸継手から軸を押す力（スラスト）が出ない。
・直結したまま、回転軸を外部から手廻しできる。
・継手のエレメント（継手ボルト）をはずして機械の軸をそれぞれ回転させ回転方向の点検、原動機の単独運転ができる。
・機械の直結状態（両軸の関係位置）が簡単に測定できる。
・構造は継手本体および継手ボルト、ゴムブシュからなり、取付け取り外しともに極めて簡単であります。
・ゴムブシュは高分子物質を用い弾性、防振性を有した完全なフレキシブルであります。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
