4方向電磁弁 パイロット式5ポート弁 BN-7GTシリーズ
BN-7GT47-M5-C-E200の仕様・寸法情報
ポート数
5ポート
用途
単体使用
種類
電磁弁
設置方法
ダイレクト
切換の種類
2位置プレッシャ
ソレノイドの数
ダブルソレノイド
仕様
標準 / 無給油
定格電圧
AC200
電源切時の状態
自己保持
配管口の種類
Rc(R)
配管ねじの呼び
M5
定格圧力(MPa)
0.15～0.8
駆動の種類
パイロット式ポペット
配管
ダイレクト配管
シールの種類
標準
パイロット給気
内部
ソレノイド形式
プラグコネクタ
使用圧力(MPa)
0.15～0.8
管接続口径(排気弁)
M5
有効断面積(mm2)
3.8
トラスココード
395-4447
使用流体
空気
商品情報
4方向電磁弁 パイロット式5ポート弁の仕様
BN-7GT47の外観
電圧
- E100：AC100V
- E200：AC200V
- F24：DC24V
基本寸法図
（単位：mm）
BN-7GT47の寸法図1
BN-7GT47の寸法図2
BN-7GT47の寸法図3
※詳細寸法はサポートセンターへお問い合わせください。
詳細情報
基本情報
15mm巾のコンパクトタイプの4方向電磁弁。
【特長】
・パイロット式5ポートの電磁弁。
・バルブ形式：ダブルソレノイド。
・配線方式：プラグコネクタ。
【用途】
・複動エアシリンダの作動。

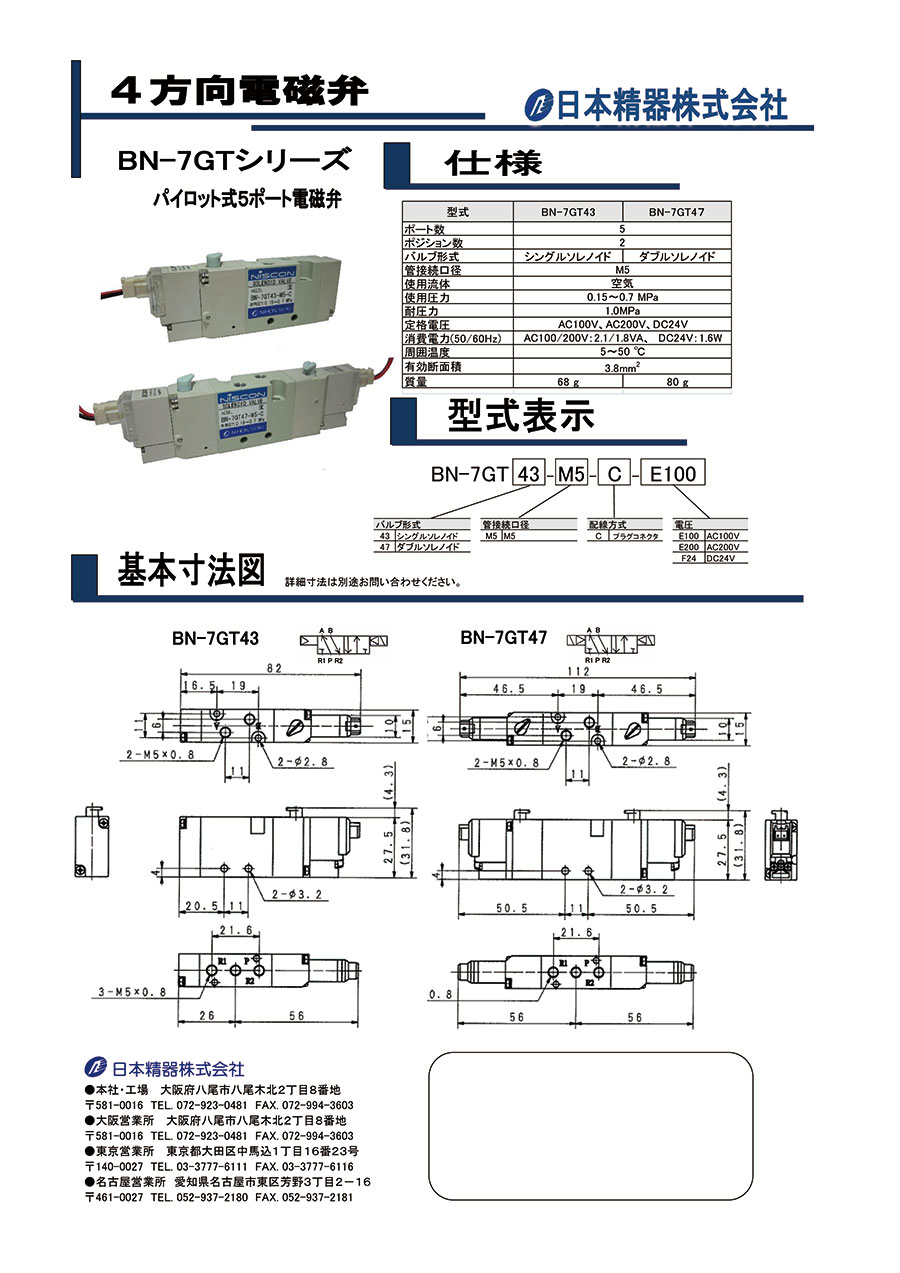

カタログ
