JIS平面座管フランジ用 リングガスケット

全面座フランジ用

大平面座フランジ用

小平面座フランジ用

製品仕様

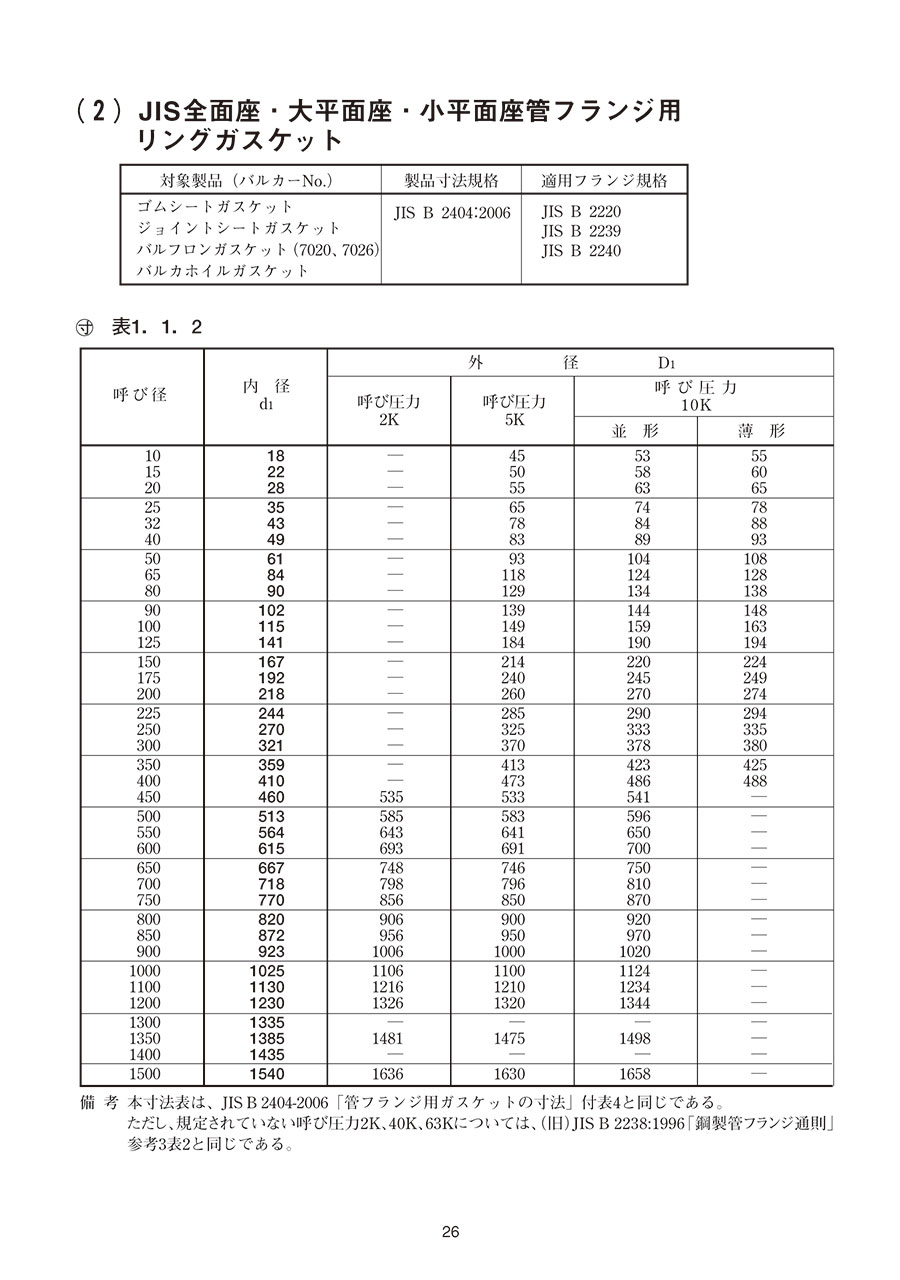

規格表

単位mm

• ※ ゴムシートガスケットについては、呼び圧力2K、5Kまでの適用とする。
• ※ バルフロンガスケットは、呼び圧力30K以上は適用できない。
• ※ バルカホイルガスケットは、呼び圧力10K、16K、20Kに適用する。

商品特長詳細

バルカー製品番号6500

• 製品名:一般用ノンアスジョイントシート
• 水・油といった一般ユーティリティラインの配管フランジ、各種産業機器用の汎用ガスケットとして最適。
• 水道用器具に対する適性は、JIS S 3200-7に基づき確認。
• 石油精製・化学、船舶などの各種産業配管フランジ、弁ボンネット、各種機器接合部。

• 適用流体:水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、など。
• 不適な流体:強酸、強アルカリ、各種溶剤、可燃性・支燃性・毒性ガスなど。
• 用途:石油精製・化学、船舶などの各種産業配管フランジ、弁ボンネット、各種機器接合部
• 主成分:NBR、アラミド繊維、ロックウール、無機充填材
• 色調/印刷:ブルー/ブラック

バルカー製品番号6502

• 製品名:ブラックスーパー
• 6500に比べて耐熱性に優れています。幅広い用途に適用可能。
• 有機繊維を必要最少量とし、耐熱性に優れる人造無機繊維と炭素繊維で構成。
• 特殊構造によりシート表面は平滑であり、シート内部は高密度であるのでシール性に優れる。

• 適用流体:水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、など。
• 不適な流体:強酸、強アルカリ、各種溶剤、可燃性・支燃性・毒性ガスなど。
• 用途:石油精製・化学、蒸気ライン、配管フランジ、弁ボンネット、各種機器接合部
• 主成分:NBR、アラミド繊維、炭素繊維、ロックウール、無機充填材
• 色調/印刷:グレー/ブラック

バルカー製品番号7020 （食）

• 製品名:バルカロンガスケット
• PTFEの弱点であるコールドフロー（クリープ現象）を改善するため、無機質の充填材を配合したガスケット。
• 耐熱・耐薬品・耐コールドフロー性を兼ね備えており、各種化学薬品（高濃度の熱硫酸・熱硝酸など）を取り扱うラインのガスケットとして最適。
• 水酸化ナトリウムなどの高濃度のアルカリ、ふっ酸、重合性モノマーなどに対して不適である。
• 食品衛生法、食品・添加物等規格基準に適合。

• ※ （食）は食品衛生法、食品・添加物等規格基準に適合することを表す。

• 適用流体:水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、毒性ガス、酸素、極低温流体、など。
• 不適な流体:水酸化ナトリウムなどの高濃度のアルカリ、ふっ酸、重合性モノマーなど。
• 用途:各種工場、発電所、製油所、製鉄所、船舶などにおける管フランジ、弁ボンネット、塔・槽、釜、圧力容器・熱交換器などのカバーフランジ、ノズルなどの接続部
• 主成分:PTFE、シリカ。
• 色調:ベージュ。

バルカー製品番号GF300 （食）

• 製品名:ブラックハイパー
• 高機能シートの中でも、水蒸気や油などのユーティリティラインに最適な汎用タイプ。
• 食品衛生法、食品・添加物等規格基準に適合。
• PTFEをバインダーとした製品の中で、これまでの課題であったクリープ緩和特性を大幅に改善したことで長期高温特性に優れる。

• ※ （食）は食品衛生法、食品・添加物等規格基準に適合することを表す。

• 適用流体:水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、弱酸、弱アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、極低温流体、など。
• 不適な流体:酸化性酸、酸素等の支燃性流体、重合性モノマー、強アルカリ、毒性ガス、ふっ化水素酸。
• 用途:各種工場、発電所、製油所、製鉄所、船舶などにおける管フランジ、弁ボンネット、塔・槽、釜、圧力容器・熱交換器などのカバーフランジ、ノズルなどの接続部。
• 主成分:PTFE、シリカ、黒鉛。
• 色調/印刷:ダークグレー / ブラック。
