トグルクランプ －水平型－ U型アーム（フランジベース）GH-201-B・GH-201-BSS
- 通常単価(税別)
- 662円
- 税込単価
- 728円
900Nの力で固定可能なフランジベース型の下面押さえトグルクランプ。【特長】・...
詳細情報を確認する閲覧中の商品と併せてご検討ください
GH-201-Bの仕様・寸法情報
商品情報
フランジベース型の下面押さえトグルクランプ
GH-201-B/GH-201-BSSの外観

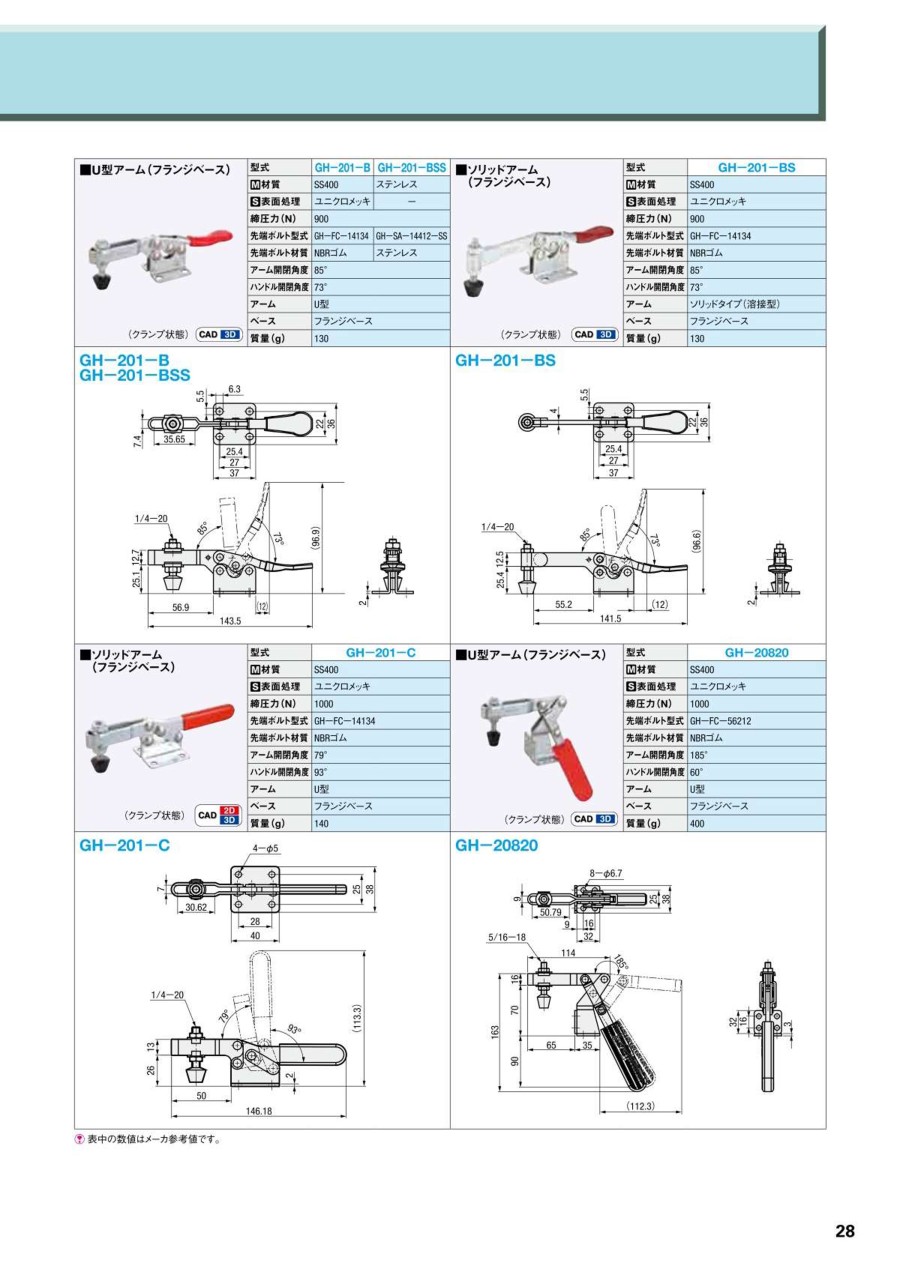

GH-201-B/GH-201-BSSの寸法図
GH-201-B/GH-201-BSSの寸法図
製品仕様
| 型式 | GH-201-B | GH-201-BSS |
|---|---|---|
| M材質 | SS400 | ステンレス |
| S表面処理 | ユニクロメッキ | — |
| 締圧力(N) | 900 | |
| 先端ボルト型式 | GH-FC-14134 | GH-SA-14412-SS |
| 先端ボルト材質 | NBRゴム | ステンレス |
| アーム開閉角度 | 85° | |
| ハンドル開閉角度 | 73° | |
| アーム | U型 | |
| ベース | フランジース | |
| 質量(g) | 130 | |
詳細情報
基本情報
900Nの力で固定可能なフランジベース型の下面押さえトグルクランプ。
【特長】
・フランジベース型の下面押さえトグルクランプ。
・トグルクランプの特性を活かし、900Nの力で固定可能。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。
