トグルクランプ 水平型 U型アーム（フランジベース）GH-201・GH-201-SS
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
GH-201の仕様・寸法情報
商品情報
製品仕様
GH-201
M材質 : SS400
S表面処理 : ユニクロメッキ
締圧力（N） : 270
先端ボトル型式 : GH-SA-08034
先端ボトル材質 : NYLON66
アーム開閉角度 : 90°
ハンドル開閉角度 : 75°
アーム : U型
ベース : フランジベース
質量 : 35g
GH-201-SS
M材質 : ステンレス
締圧力（N） : 270
先端ボトル型式 : GH-SA-08034-SS
先端ボトル材質 : ステンレス
アーム開閉角度 : 90°
ハンドル開閉角度 : 75°
アーム : U型
ベース : フランジベース
質量 : 35g

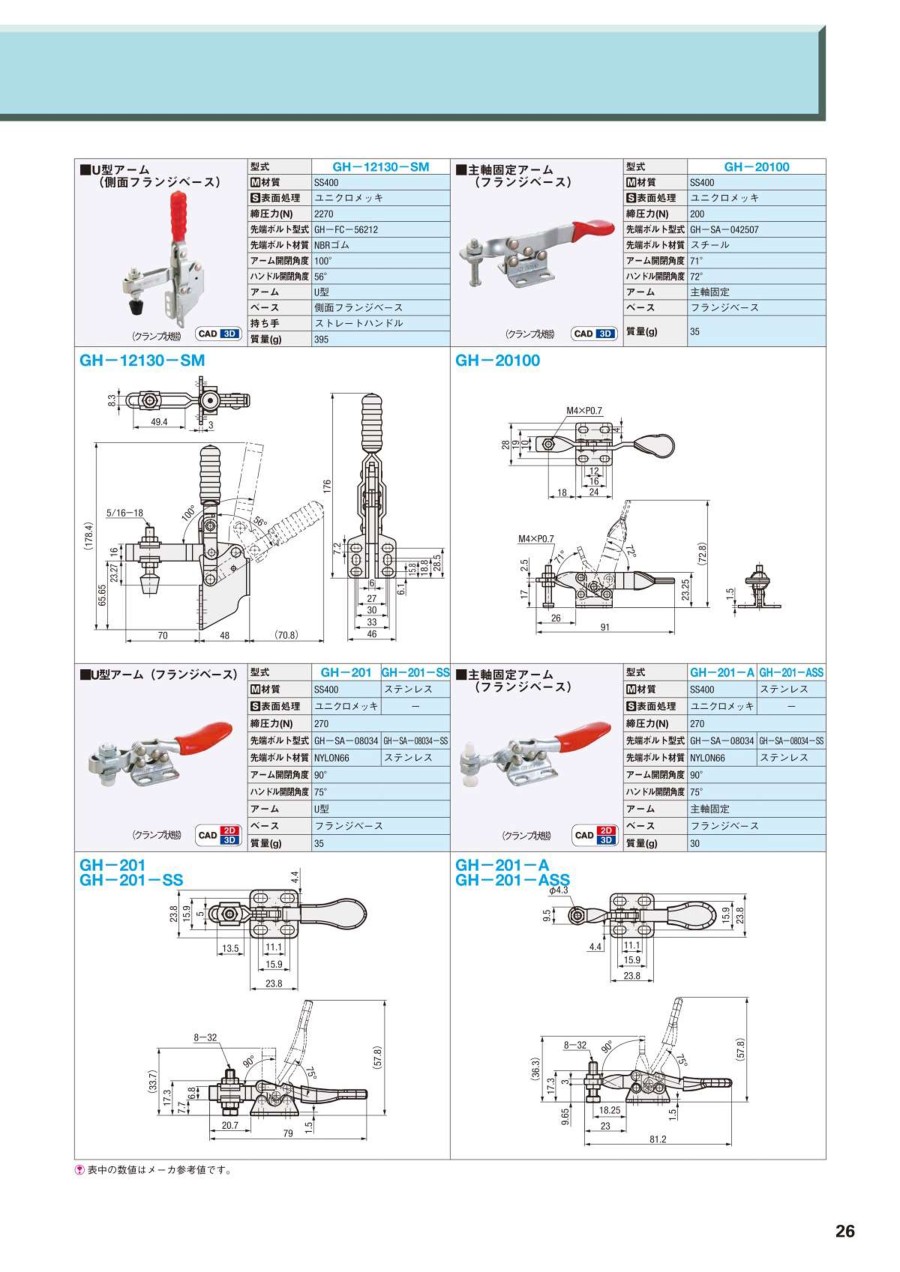

寸法図A
寸法図B
詳細情報
基本情報
フランジベース型の下面押さえトグルクランプ。
【特長】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適
・小型ながらもトグルクランプの特性を活かしている
・270Nの力で固定可能
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能
・木工やDIYでも活用可能
カタログ
