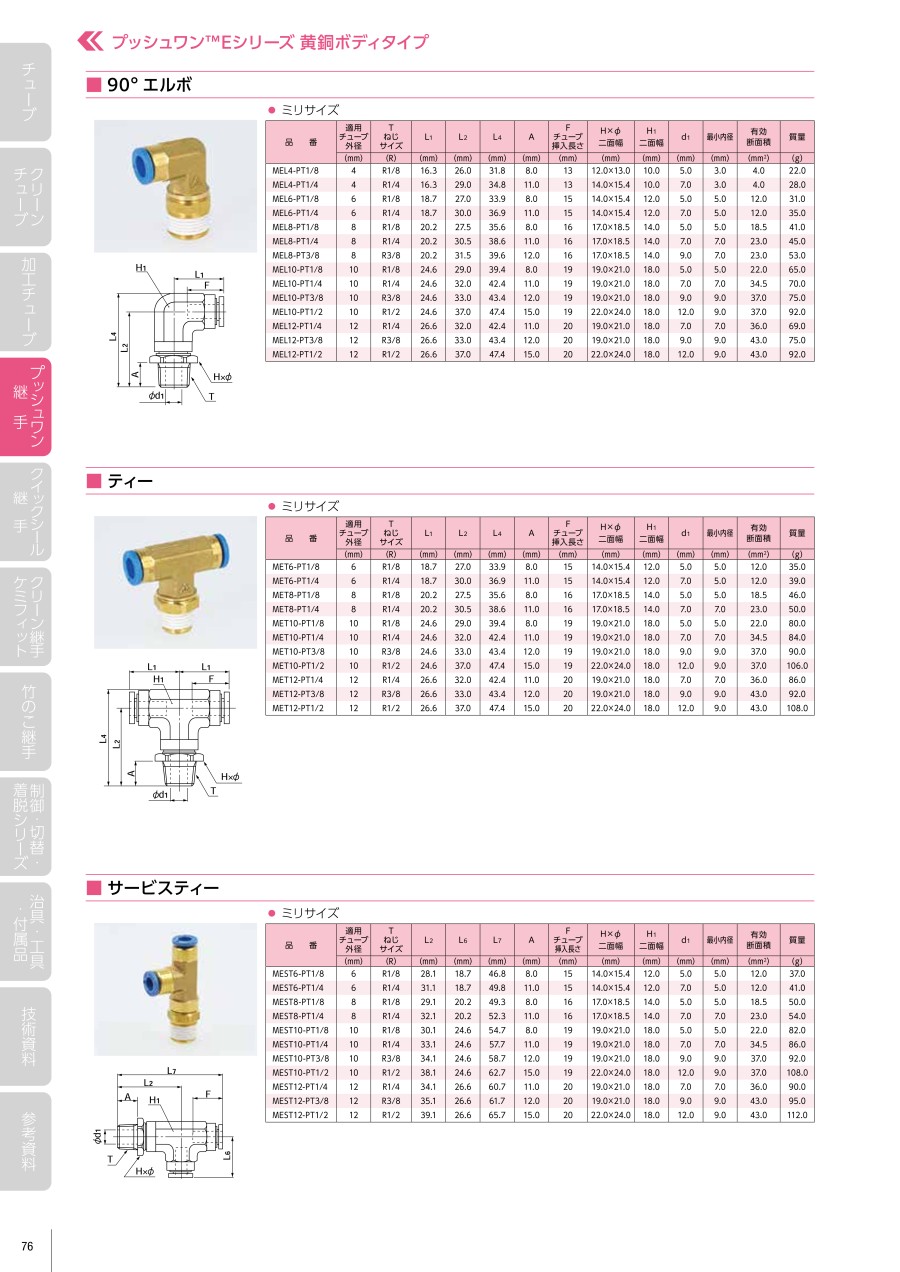

プッシュワンEシリーズ黄銅ボディタイプ 90°エルボ
- 通常単価(税別)
- 806円～1,178円
- 税込単価
- 887円～1,296円
チューブ接続で治具・工具が不要。UEチューブとの組合わせにより導電性を確保でき...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
断面構造図
使用流体・使用温度範囲
- 使用流体：空気
- 使用温度範囲：-20℃～+80℃
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa
規格表
●ミリサイズ
単位：mm
| 型番 | 適用 チューブ 外径 | T ねじ サイズ （R） | L1 | L2 | L3 | L4 | A | F チューブ 挿入 長さ | H×φ 二面幅 | H1 二面幅 | d1 | 最小 内径 | 有効 断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MEL4-PT1/8 | 4 | R1/8 | 16.3 | 26.0 | 22.8 | 31.8 | 8.0 | 13 | 12.0×13.0 | 10.0 | 5.0 | 3.0 | 4.0 | 22.0 |
| MEL4-PT1/4 | 4 | R1/4 | 16.3 | 29.0 | 24.0 | 34.8 | 11.0 | 13 | 14.0×15.4 | 10.0 | 7.0 | 3.0 | 4.0 | 28.0 |
| MEL6-PT1/8 | 6 | R1/8 | 18.7 | 27.0 | 26.4 | 33.9 | 8.0 | 15 | 14.0×15.4 | 12.0 | 5.0 | 5.0 | 12.0 | 31.0 |
| MEL6-PT1/4 | 6 | R1/4 | 18.7 | 30.0 | 26.4 | 36.9 | 11.0 | 15 | 14.0×15.4 | 12.0 | 7.0 | 5.0 | 12.0 | 35.0 |
| MEL8-PT1/8 | 8 | R1/8 | 20.2 | 27.5 | 29.5 | 35.6 | 8.0 | 16 | 17.0×18.5 | 14.0 | 5.0 | 5.0 | 18.5 | 41.0 |
| MEL8-PT1/4 | 8 | R1/4 | 20.2 | 30.5 | 29.5 | 38.6 | 11.0 | 16 | 17.0×18.5 | 14.0 | 7.0 | 7.0 | 23.0 | 45.0 |
| MEL8-PT3/8 | 8 | R3/8 | 20.2 | 31.5 | 29.5 | 39.6 | 12.0 | 16 | 17.0×18.5 | 14.0 | 9.0 | 7.0 | 23.0 | 53.0 |
| MEL10-PT1/8 | 10 | R1/8 | 24.6 | 29.0 | 35.1 | 39.4 | 8.0 | 19 | 19.0×21.0 | 18.0 | 5.0 | 5.0 | 22.0 | 65.0 |
| MEL10-PT1/4 | 10 | R1/4 | 24.6 | 32.0 | 35.1 | 42.4 | 11.0 | 19 | 19.0×21.0 | 18.0 | 7.0 | 7.0 | 34.5 | 70.0 |
| MEL10-PT3/8 | 10 | R3/8 | 24.6 | 33.0 | 35.1 | 43.4 | 12.0 | 19 | 19.0×21.0 | 18.0 | 9.0 | 9.0 | 37.0 | 75.0 |
| MEL10-PT1/2 | 10 | R1/2 | 24.6 | 37.0 | 36.6 | 47.4 | 15.0 | 19 | 22.0×24.0 | 18.0 | 12.0 | 9.0 | 37.0 | 92.0 |
| MEL12-PT1/4 | 12 | R1/4 | 26.6 | 32.0 | 37.1 | 42.4 | 11.0 | 20 | 19.0×21.0 | 18.0 | 7.0 | 7.0 | 36.0 | 69.0 |
| MEL12-PT3/8 | 12 | R3/8 | 26.6 | 33.0 | 37.1 | 43.4 | 12.0 | 20 | 19.0×21.0 | 18.0 | 9.0 | 9.0 | 43.0 | 75.0 |
| MEL12-PT1/2 | 12 | R1/2 | 26.6 | 37.0 | 38.6 | 47.4 | 15.0 | 20 | 22.0×24.0 | 18.0 | 12.0 | 9.0 | 43.0 | 92.0 |
商品特長詳細
適用チューブ
※1 TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
822円 ( 904円 ) | 3日目 |
1,127円 ( 1,240円 ) | 3日目 |
1,178円 ( 1,296円 ) | 3日目 |
詳細情報
基本情報
チューブ接続で治具・工具が不要。UEチューブとの組合わせにより導電性を確保できます。UL94規格V-0相当で、自己消化性に優れています。スパッタが飛散する環境下で使用できます。
ご注意
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
プッシュワンEシリーズ黄銅ボディタイプ 90°エルボのレビュー
この商品のレビューはありません
