プッシュワン（R）Eシリーズミニタイプ Yユニオン
- 通常単価(税別)
- 529円
- 税込単価
- 582円
【特長】・チューブはプッシュワン（R）接続です。・ チューブの接続には、治具・...
詳細情報を確認する
EYB6-Mの仕様・寸法情報
商品情報
外形図
製品仕様
断面構造図
使用流体・使用温度範囲
- 使用流体：空気
- 使用温度範囲：-20℃～+80℃
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa

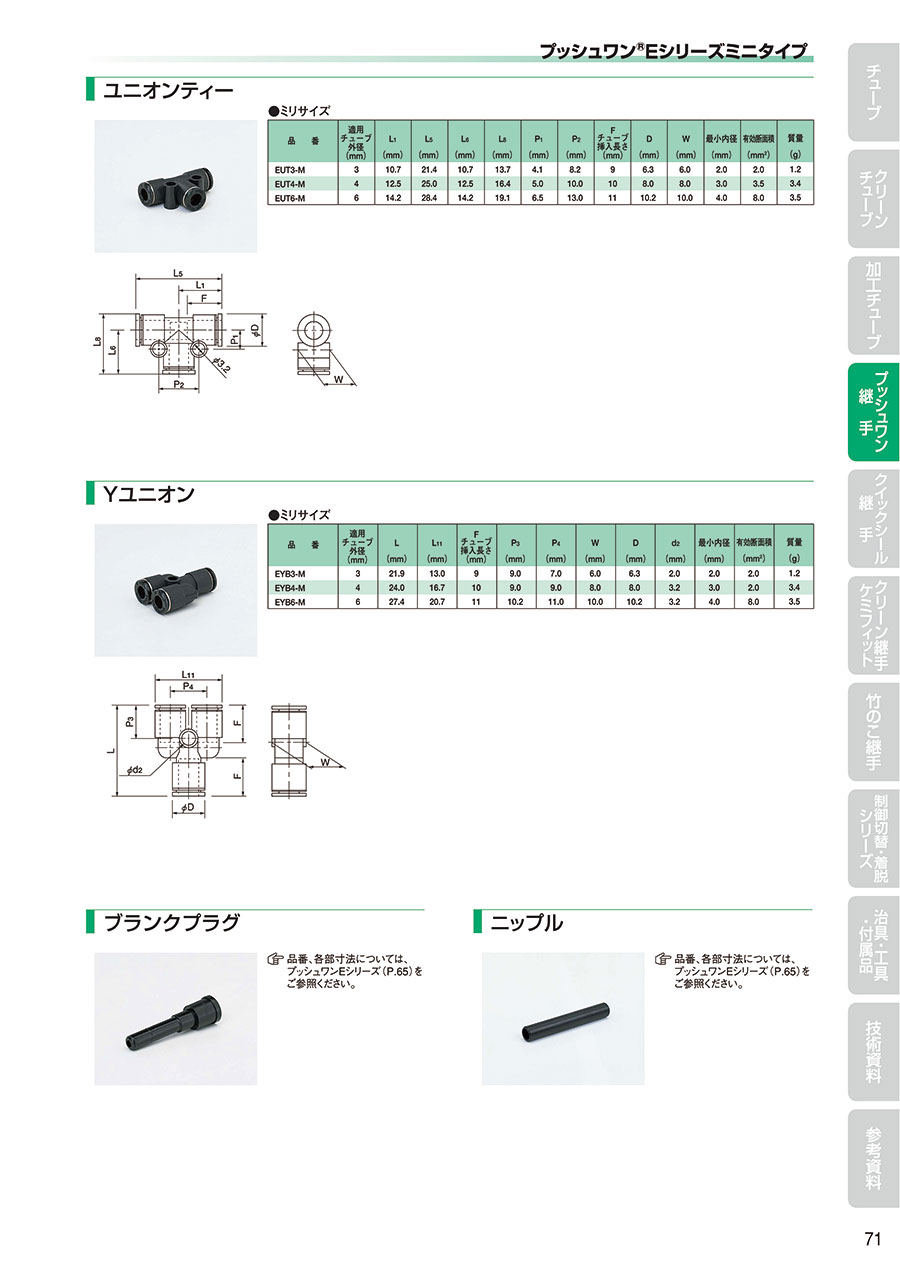

規格表
●ミリサイズ
| 型番 | 適用 チューブ 外径 （mm） | L （mm） | L11 （mm） | F チューブ 挿入 長さ （mm） | P3 （mm） | P4 （mm） | W （mm） | D （mm） | d2 （mm） | 最小 内径 （mm） | 有効 断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EYB3-M | 3 | 21.9 | 13.0 | 9 | 9.0 | 7.0 | 6.0 | 6.3 | 2.0 | 2.0 | 2.0 | 1.2 |
| EYB4-M | 4 | 24.0 | 16.7 | 10 | 9.0 | 9.0 | 8.0 | 8.0 | 3.2 | 3.0 | 2.0 | 3.4 |
| EYB6-M | 6 | 27.4 | 20.7 | 11 | 10.2 | 11.0 | 10.0 | 10.2 | 3.2 | 4.0 | 8.0 | 3.5 |
商品特長詳細
製品比較情報
適用チューブ
（比較サイズ）
チューブサイズ：φ4
ねじサイズ ：M5
※1 UEチューブとの組み合わせで使用の場合、チューブとの導電確保のため、コネクタおよび六角穴付き丸コネクタをご使用下さい。
※2 PL、PN、TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。
クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
詳細情報
基本情報
【特長】
・チューブはプッシュワン（R）接続です。
・ チューブの接続には、治具・工具は不要です。
・ 無電解ニッケルめっき処理を施しています。
・ 表面状態の劣化が少なく、 流体への銅イオンの溶出も防止します。
・ ボディサイズがコンパクトです。
・ 狭い配管やコンパクトに設計された装置への継手に適しています。
・Rねじ部にシール加工。
・シールテープを巻く必要がありません。
