プッシュワンEシリーズ メスコネクタ
- 通常単価(税別)
- 238円～580円
- 税込単価
- 262円～638円
【特長】・チューブはプッシュワン接続です。・チューブの接続には、治具・工具は不...
詳細情報を確認する未確定：候補が15型番あります。
商品情報
外形図
製品仕様
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20～+80℃ |
| 水 | 0～+40℃ |

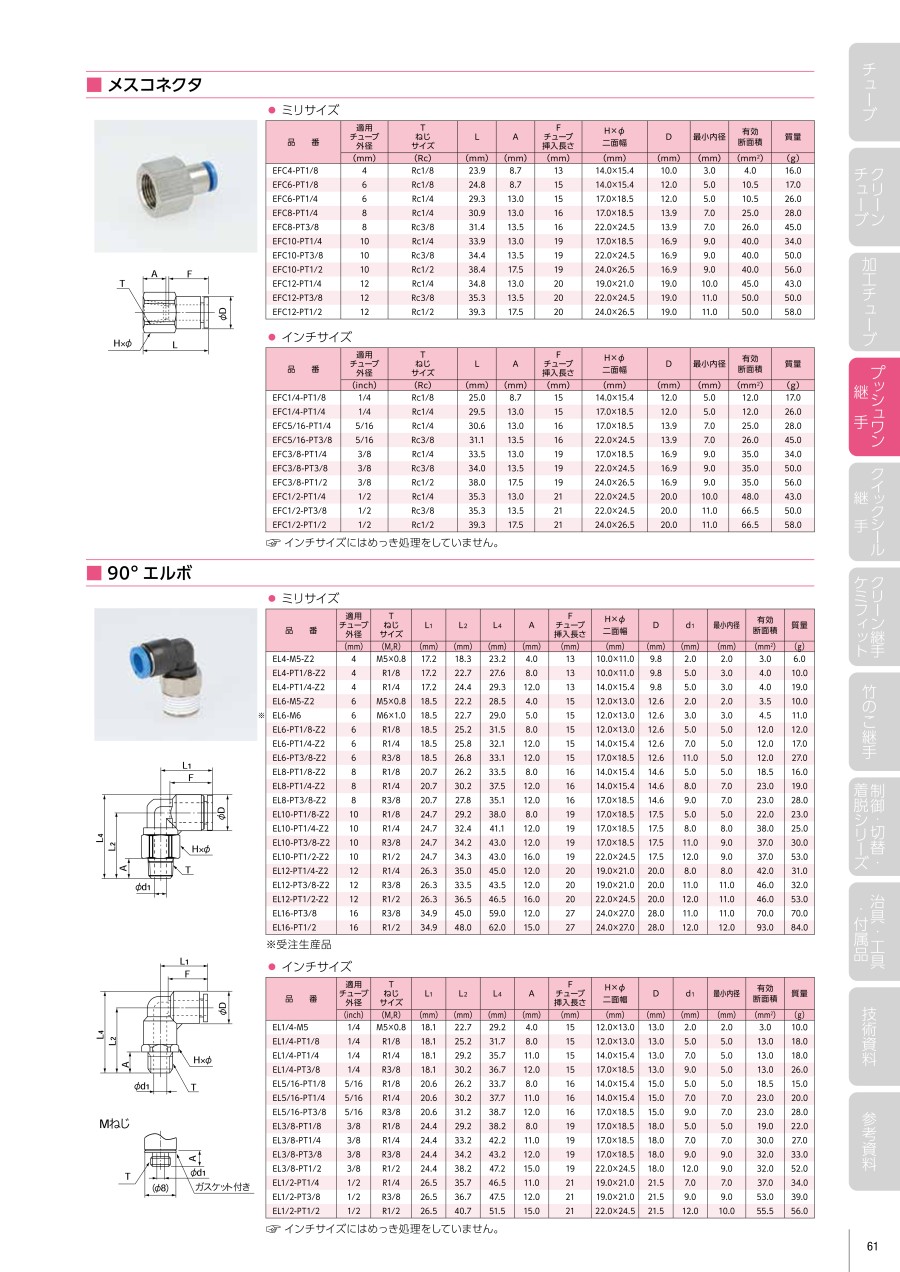

規格表
ミリサイズ
インチサイズ
インチサイズにはめっき処理をしていません。
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口の急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
415円 ( 457円 ) | 5日目 |
245円 ( 270円 ) | 3日目 |
238円 ( 262円 ) | 3日目 |
420円 ( 462円 ) | 3日目 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
263円 ( 289円 ) | 3日目 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
372円 ( 409円 ) | 3日目 |
386円 ( 425円 ) | 3日目 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 3日目 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 3日目 |
433円 ( 476円 ) | 4日目 |
詳細情報
基本情報
【特長】
・チューブはプッシュワン接続です。
・チューブの接続には、治具・工具は不要です。
・無電解ニッケルめっき処理を施しています。
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
・難燃性樹脂（UL94規格V-0相半）採用。
・材料に難燃性PBT樹脂採用しています。
・UL94規格V-0相当で、自己消火性に優れています。
・スパッタが飛散する環境下で使用できます。
・Rねじ部にシール加工シールテープを巻く必要がありません。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
プッシュワンEシリーズ メスコネクタのレビュー
金型改良時に使用しました
5
5.02021/03/31
自社で使っている金型の冷却系の改良時に使用しました。商品のメーカーにこだわりはありませんでしたが、自社で持っている他の金...もっと読む
0人が参考にしています。
