プッシュワン（R）Eシリーズ ダブルユニバーサルエルボ
- 通常単価(税別)
- 1,185円～1,403円
- 税込単価
- 1,304円～1,543円
【特長】・チューブはプッシュワン（R）接続です。・チューブの接続には、治具・工...
詳細情報を確認する商品情報
外形図
製品仕様
断面構造図
ミリ・インチ識別
インチサイズはリリーススリーブの色が白色になります。
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20℃～+80℃ |
| 水 | 0℃～+40℃ |
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa

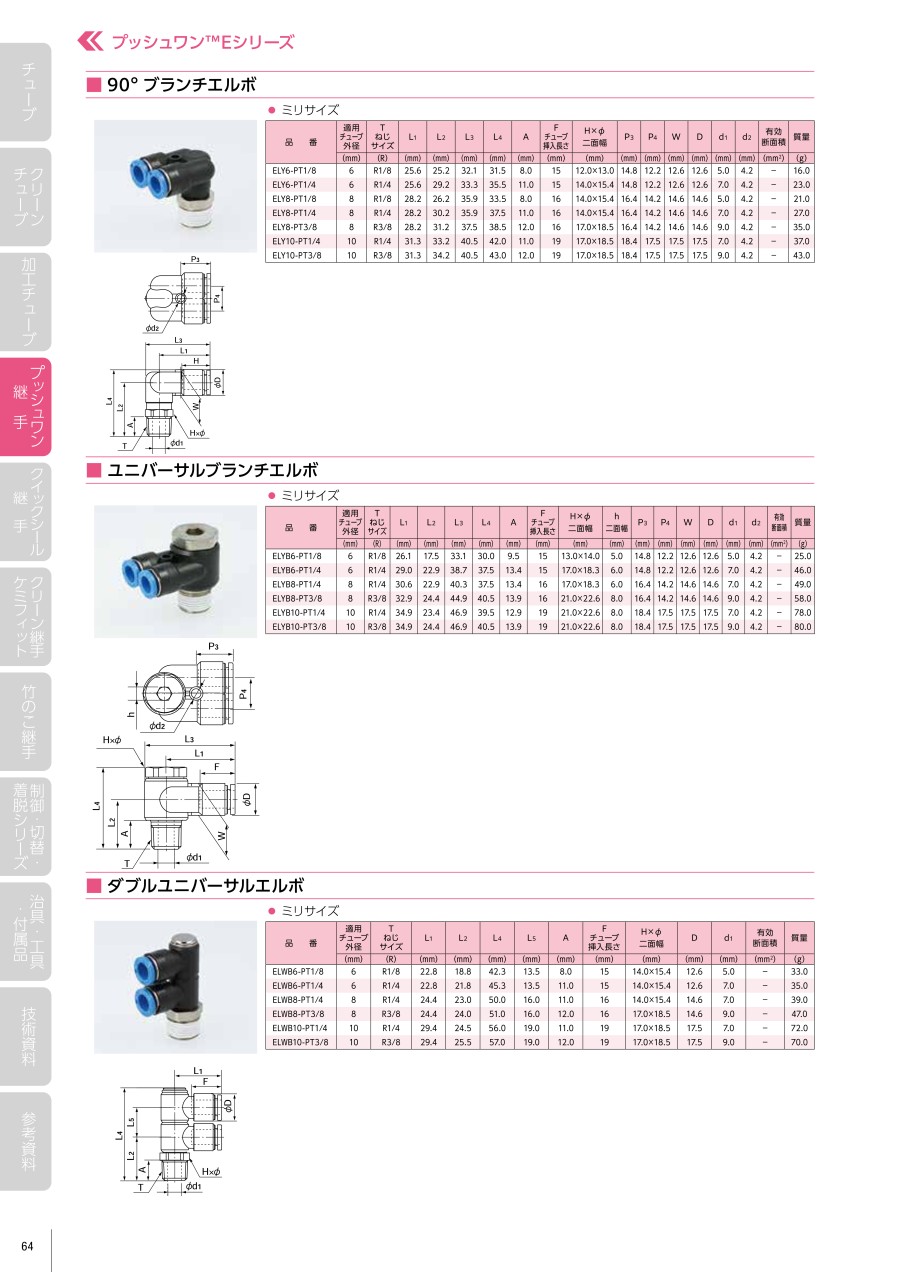

規格表
ミリサイズ
単位：mm
| 型番 | 適用 チューブ外径 | T ねじサイズ （R） | L1 | L2 | L3 | L4 | L5 | A | F チューブ 挿入長さ | H×φ 二面幅 | D | d1 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ELWB6-PT1/8 | 6 | R1/8 | 22.8 | 18.8 | 30.5 | 42.3 | 13.5 | 8.0 | 15 | 14.0×15.4 | 12.6 | 5.0 | 33.0 |
| ELWB6-PT1/4 | 6 | R1/4 | 22.8 | 21.8 | 30.5 | 45.3 | 13.5 | 11.0 | 15 | 14.0×15.4 | 12.6 | 7.0 | 35.0 |
| ELWB8-PT1/4 | 8 | R1/4 | 24.4 | 23.0 | 32.1 | 50.0 | 16.0 | 11.0 | 16 | 14.0×15.4 | 14.6 | 7.0 | 39.0 |
| ELWB8-PT3/8 | 8 | R3/8 | 24.4 | 24.0 | 33.7 | 51.0 | 16.0 | 12.0 | 16 | 17.0×18.5 | 14.6 | 9.0 | 47.0 |
| ELWB10-PT1/4 | 10 | R1/4 | 29.4 | 24.5 | 39.1 | 56.0 | 19.0 | 11.0 | 19 | 17.0×18.5 | 17.5 | 7.0 | 72.0 |
| ELWB10-PT3/8 | 10 | R3/8 | 29.4 | 25.5 | 39.1 | 57.0 | 19.0 | 12.0 | 19 | 17.0×18.5 | 17.5 | 9.0 | 70.0 |
商品特長詳細
適用チューブ
（※1）UEチューブとの組合せで使用の場合、チューブとの導電確保のため、コネクタ、メスコネクタなどの金属ボディ品をご使用ください。
（※2）PL、PN、TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
詳細情報
基本情報
【特長】
・チューブはプッシュワン（R）接続です。
・チューブの接続には、治具・工具は不要です。
・無電解ニッケルめっき処理を施しています。
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
・材料に難燃性PBT樹脂採用しています。UL94規格V-0相当で、自己消火性に優れています。スパッタが飛散する環境下で使用できます。
・Rねじ部にシール加工。
・シールテープを巻く必要がありません。
