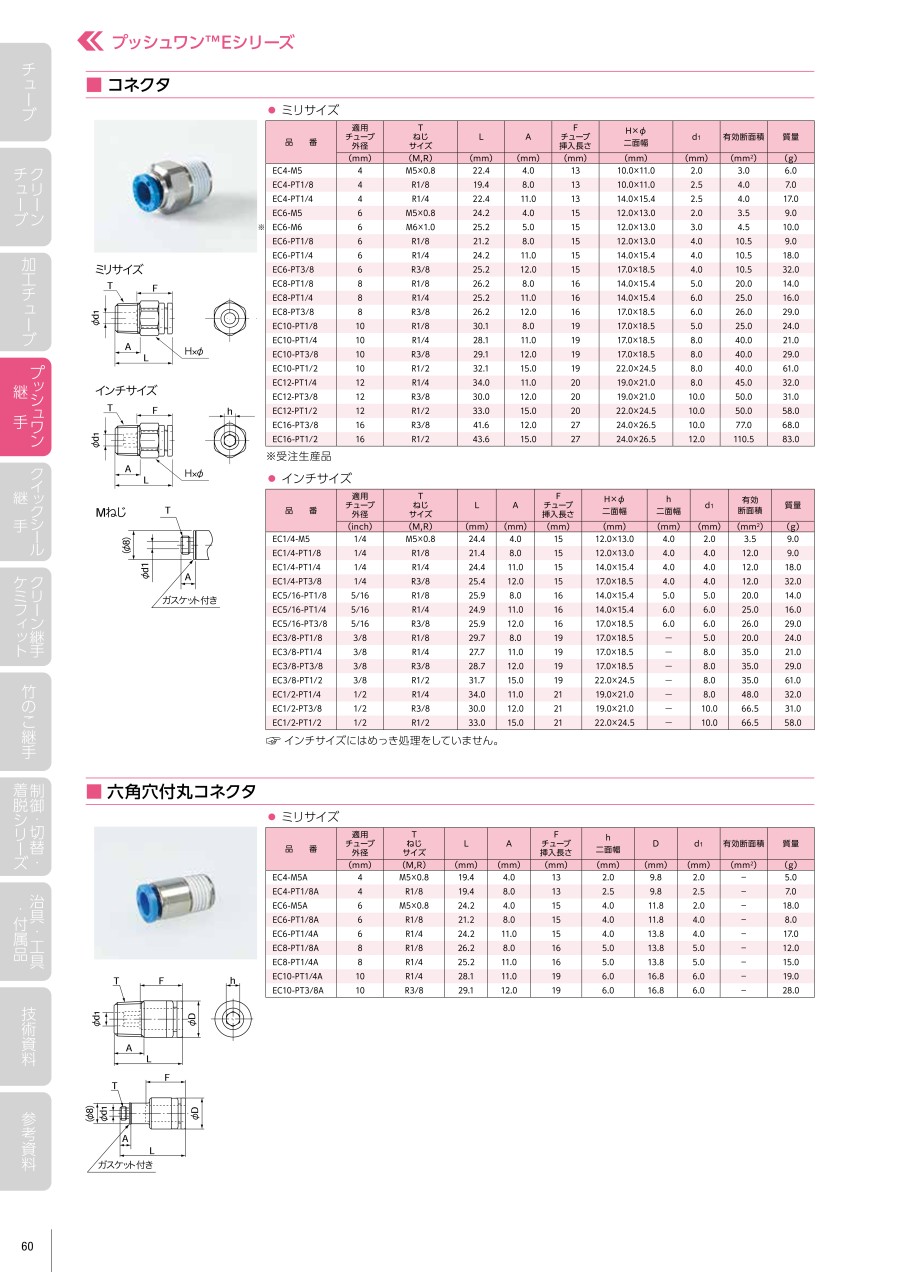

プッシュワンEシリーズ コネクタ

外形図

製品仕様

使用流体・使用温度範囲

規格表

ミリサイズ

インチサイズ

インチサイズにはめっき処理をしていません。

選定サポート情報

性能・試験情報

圧力条件

最高使用圧力：1.0MPa
負圧性能：-99.975kPa

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
