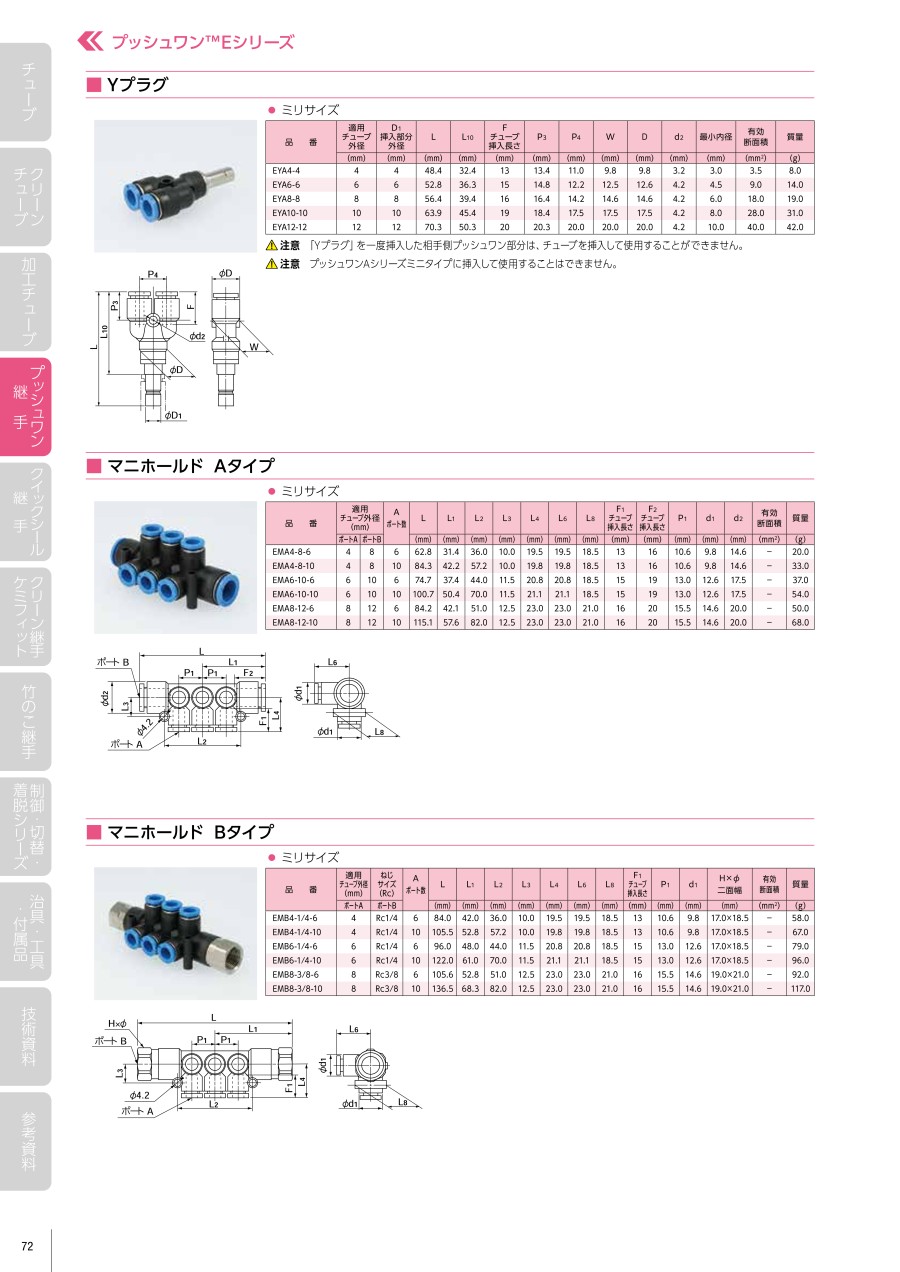

プッシュワン（R）Eシリーズ Yプラグ

外形図

製品仕様

断面構造図

ミリ・インチ識別

インチサイズはリリーススリーブの色が白色になります。

使用流体・使用温度範囲

使用流体	使用温度範囲
空気	-20℃～+80℃
水	0℃～+40℃

圧力条件

• 最高使用圧力：1.0MPa
• 負圧性能：-99.975kPa

規格表

ミリサイズ

【注意】
「Yプラグ」を一度挿入した相手側プッシュワン部分は、チューブを挿入して使用することができません。

商品特長詳細

適用チューブ

（※1）UEチューブとの組合せで使用の場合、チューブとの導電確保のため、コネクタ、メスコネクタなどの金属ボディ品をご使用ください。
（※2）PL、PN、TA、TPチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
