プッシュワンEシリーズ 90°ユニオンエルボ
- 通常単価(税別)
- 402円～796円
- 税込単価
- 442円～876円
【特長】・チューブはプッシュワン接続です。・チューブの接続には、治具・工具は不...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

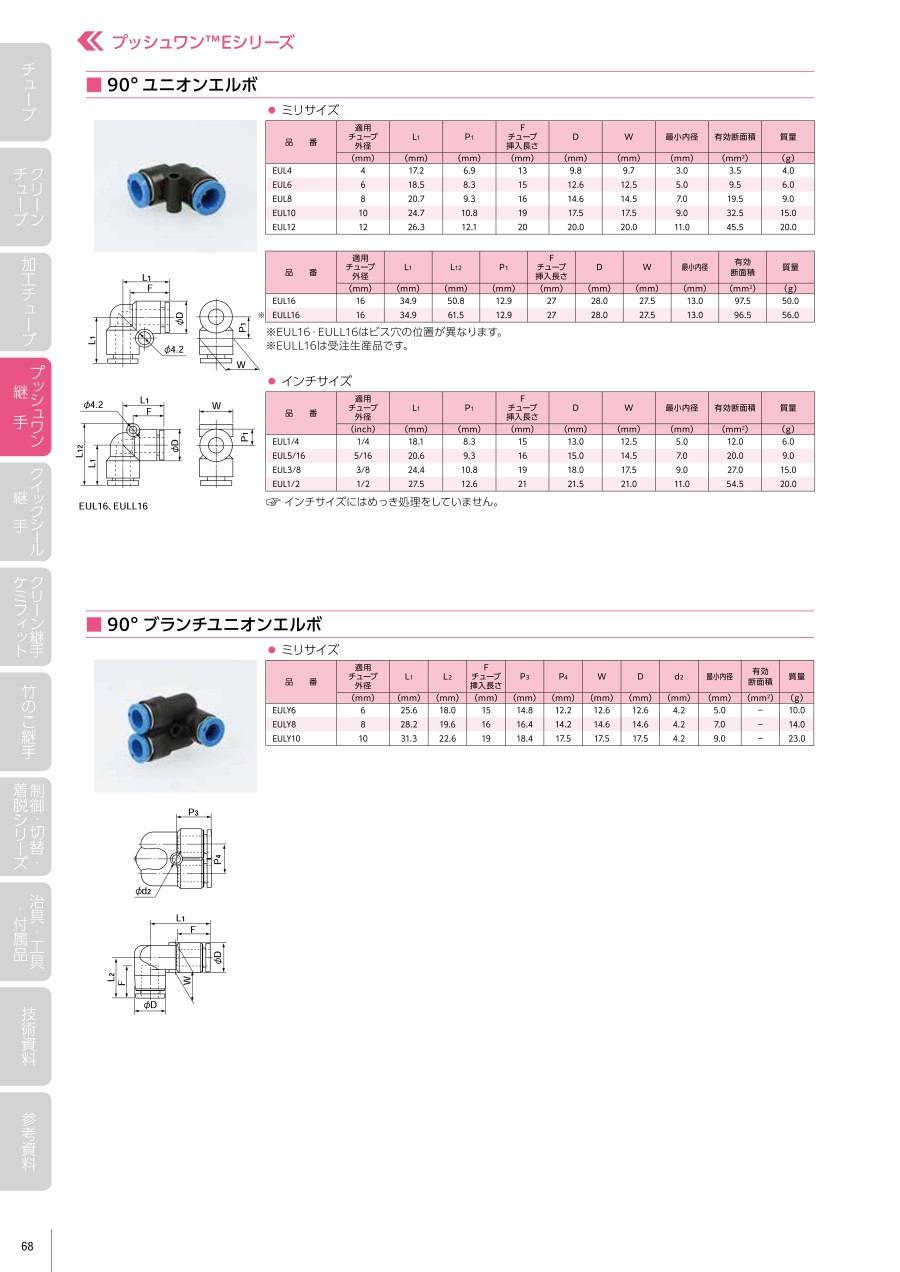

外形図
EUL4～EUL12
EUL16/EULL16
製品仕様
| 使用流体 | 使用温度範囲 | 最高使用圧力 | 負圧性能 |
|---|---|---|---|
| 空気 | -20℃～+80℃ | 1.0MPa | -99.975kPa |
| 水 | 0℃～+40℃ |
規格表
ミリサイズ EUL4～EUL12
ミリサイズ EUL16/EULL16
※EUL16・EULL16はビス穴の位置が異なります。
インチサイズ
インチサイズにはめっき処理をしていません。
詳細情報
基本情報
【特長】
・チューブはプッシュワン接続です。
・チューブの接続には、治具・工具は不要です。
・無電解ニッケルめっき処理を施しています。
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
・難燃性樹脂（UL94規格V-0相半）採用。
・材料に難燃性PBT樹脂採用しています。
・UL94規格V-0相当で、自己消火性に優れています。
・スパッタが飛散する環境下で使用できます。
・Rねじ部にシール加工シールテープを巻く必要がありません。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
