ニッタ

プッシュワンEシリーズ 90°メスエルボ

プッシュワンEシリーズ 90°メスエルボ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が10型番あります。
数量：

商品情報

外形図

プッシュワンEシリーズ 90°メスエルボ 外形図

製品仕様

圧力条件

  • 最高使用圧力：1.0MPa
  • 負圧性能：-99.975kPa

使用流体・使用温度範囲

使用流体使用温度範囲
空気-20～+80℃
水0～+40℃

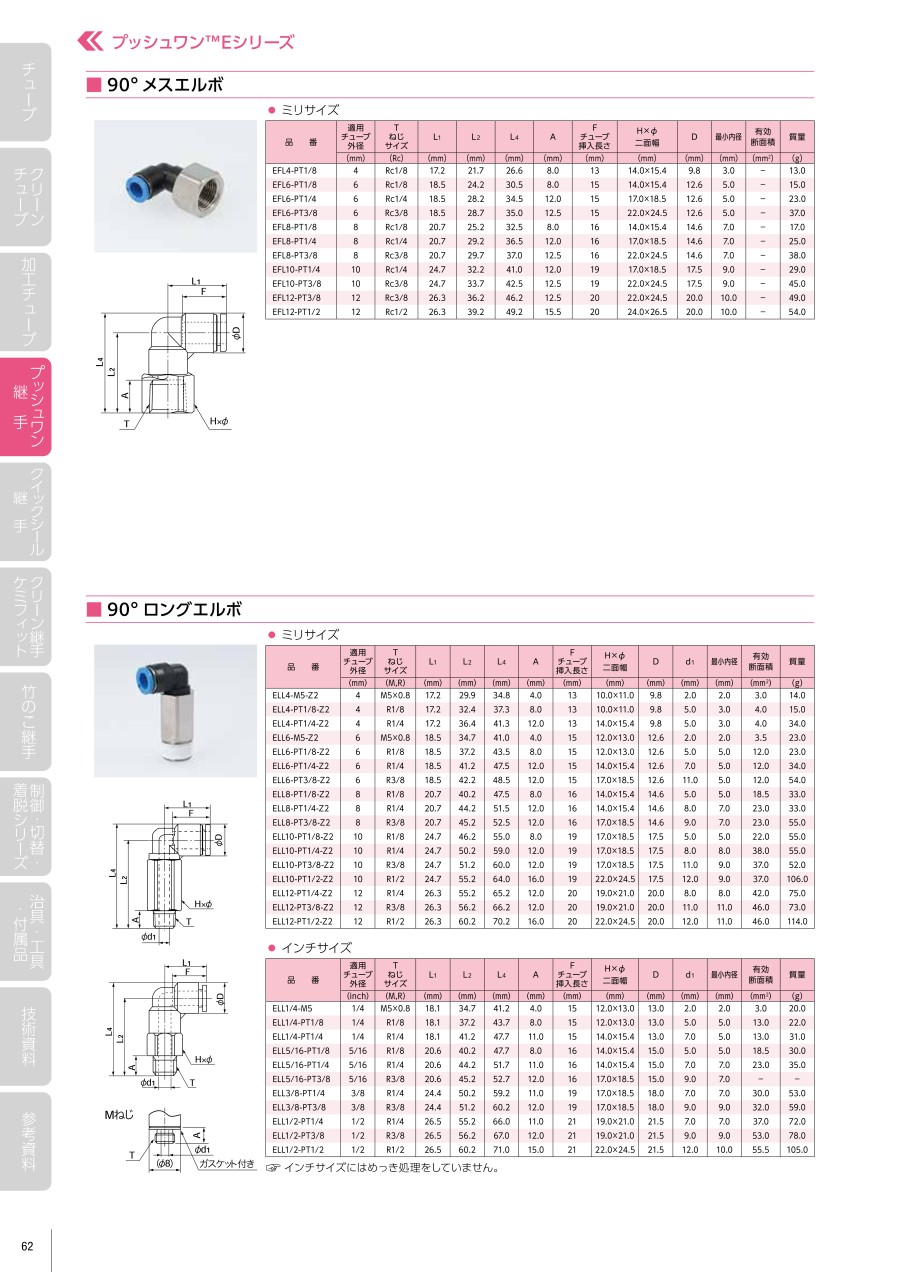

規格表

ミリサイズ

プッシュワンEシリーズ 90°メスエルボ 規格表

注意・禁止事項

使用上の注意事項

  • チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
  • 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
  • 水で使用する場合は、凍結しないようにご注意ください。
  • 継手のチューブ挿入口の急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。

型番リスト

表示件数
  • 1
    • 型番
    EFL4-PT1/8
    EFL6-PT1/4
    EFL6-PT1/8
    EFL6-PT3/8
    EFL8-PT1/4
    EFL8-PT1/8
    EFL8-PT3/8
    EFL10-PT1/4
    EFL12-PT1/2
    EFL12-PT3/8

    適用チューブ外径1

    (φ)

    Tねじサイズ

    		最小発注数量
    4
    1/8
    1個
    6
    1/4
    1個
    6
    1/8
    1個
    6
    3/8
    1個
    8
    1/4
    10個
    8
    1/8
    1個
    8
    3/8
    1個
    10
    1/4
    1個
    12
    1/2
    1個
    12
    3/8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    397円
    ( 437円 )
    3日目
    490円
    ( 539円 )
    3日目
    399円
    ( 439円 )
    3日目
    435円
    ( 479円 )
    3日目
    529円
    ( 582円 )
    在庫品1日目当日出荷可能
    412円
    ( 453円 )
    3日目
    442円
    ( 486円 )
    3日目
    695円
    ( 765円 )
    在庫品1日目当日出荷可能
    827円
    ( 910円 )
    在庫品1日目当日出荷可能
    720円
    ( 792円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    チューブ接続で治具・工具が不要な90°メスエルボです。表面状態の劣化が少なく、流体へ銅イオンの溶出も防止します。

    【特長】
    ・チューブはプッシュワン接続です。
    ・チューブの接続には、治具・工具は不要です。
    ・無電解ニッケルめっき処理を施しています。
    ・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
    ・難燃性樹脂（UL94規格V-0相半）採用。
    ・材料に難燃性PBT樹脂採用しています。
    ・UL94規格V-0相当で、自己消火性に優れています。
    ・スパッタが飛散する環境下で使用できます。
    ・Rねじ部にシール加工シールテープを巻く必要がありません。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
