メカニカル部品技術窓口
プッシュワンAシリーズ ユニオンコネクタ
- 通常単価(税別)
- 371円～557円
- 税込単価
- 408円～613円
【特長】・チューブはプッシュワン接続です。・チューブの接続には、治具・工具は不...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20～+80℃ |
| 水 | 0～+40℃ |

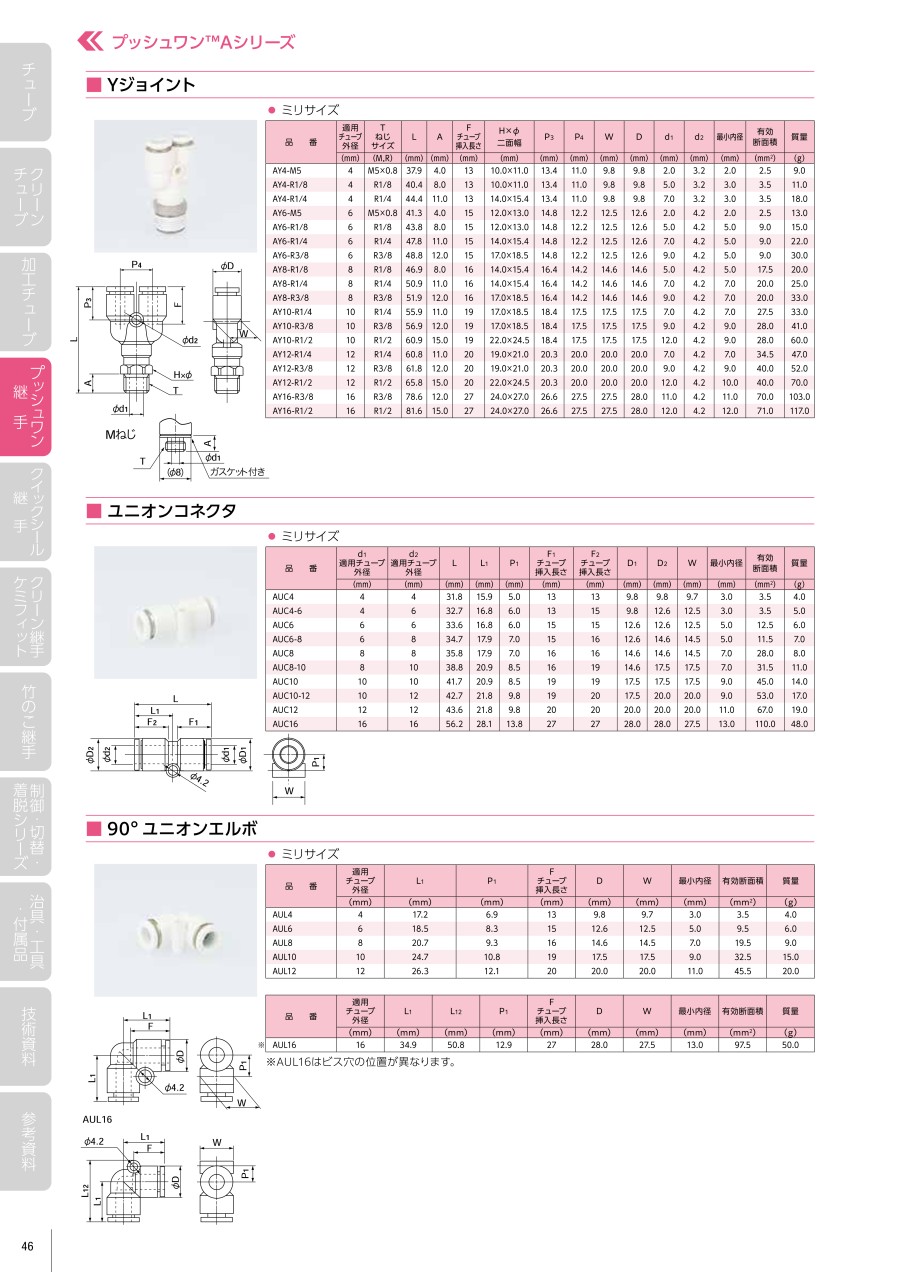

規格表
ミリサイズ
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口の急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
詳細情報
基本情報
【特長】
・チューブはプッシュワン接続です。
・チューブの接続には、治具・工具は不要です。
・無電解ニッケルめっき処理を施しています。
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
・ホワイトボディが作業環境を明るくします。
・難燃性樹脂（UL94規格V-0相半）採用。
・材料に難燃性PBT樹脂採用しています。
・UL94規格V-0相当で、自己消火性に優れています。
・スパッタが飛散する環境下で使用できます。
・Rねじ部にシール加工シールテープを巻く必要がありません。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
