潤工社

ジュンロンハイブリッドチューブ（内層ふっ素ポリマーチューブ）ジュンロンUP1

カタログ |

通常単価(税別): 7,551円～125,635円

税込単価: 8,306円～138,199円

通常出荷日：5日目～7日目

【特長】・2層構造によりふっ素ポリマーチューブでは得ることのできなかった柔軟性・耐キンク性・耐摩耗性を...

詳細を確認

よく一緒に見られています

潤工社

ジュンロンUH（軟質ポリウレタンチューブ）

通常価格(税別)： 2,530円 (税込価格：2,783円)

通常出荷日：在庫品1日目

よく一緒に見られています

潤工社

ジュンロンAS1（ミリ系列軟質ナイロンチューブ）

通常価格(税別)： 2,892円 (税込価格：3,181円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

・標準色：乳白
・材質：内層（ふっ素ポリマー）、外層（ポリウレタン）
・使用流体：空気／油／水・有機溶剤等^（※1）
・使用温度範囲：内層（-20～+70℃）、外層（0～+70℃）

※1 内層、外層の耐有機溶剤性は、性質性能情報・試験情報を参照下さい。表以外の溶剤・薬液を流体として使用しないでください。

規格表

性能・試験情報

ジュンロン®ハイブリッドチューブの温度別最高使用圧力の計算方法

ジュンロンハイブリッドチューブの温度別破壊圧力補正係数グラフ

ジュンロンハイブリッドチューブ（内層ふっ素ポリマーチューブ）ジュンロンUP1 関連画像

［ある温度での破壊圧力］＝［23℃における破壊圧力（表参照）］×［グラフの補正係数］

・使用圧力は空気：温度別破壊圧力の1/4以下でご使用下さい。なお、流体を液体とする場合、サージ圧を最高使用圧力以下として下さい。

ジュンロン®ハイブリッドチューブの耐有機溶剤性

種類		内層	外層
炭化水素	ベンゼン	◎	△
	トルエン	◎	△
	キシレン	◎	△
	ヘキサン	○	△
	油	◎	○
ハロゲン化合物	塩化メチレン	○	×
ハロゲン化合物	トリクロロエチレン	◎	×
エステル	酢酸エチル	△	△
	酢酸-n-ブチル	○	×
	酢酸アミル	○	-
アルコール	メチルアルコール	◎	△
	エチルアルコール	◎	△
	プロピルアルコール	◎	○
	グリコール類	◎	○
ケトン	アセトン	○	△
	メチルエチルケトン	◎	△
	メチルイソブチルケトン	○	△
エーテル	テトラヒドロフラン	○	×
その他	水	◎	◎
その他	海水	◎	◎

◎不変 ○実用上耐える △徐々に侵される ×侵される

注意・禁止事項

溶剤・薬液が飛散する場所でご使用にならないで下さい。

型番リスト

表示件数

型番

最小曲げ半径

(mm)

チューブ外径

(φ)

チューブ内径

(φ)

外径【区分】

内径【区分】

標準条長

(m)

最小発注数量

12	4	2.5	～4	～3	20	1個
12	4	2.5	～4	～3	100	1個
20	6	4	～6	～4	20	1個
20	6	4	～6	～4	100	1個
23	8	5	～8	～5	20	1個
23	8	5	～8	～5	100	1個
32	10	6.5	～10	～7	20	1個
32	10	6.5	～10	～7	100	1個
40	12	8	～15	～8	20	1個
40	12	8	～15	～8	100	1個

通常単価(税別) (税込単価)	通常出荷日

7,551円 ( 8,306円 )	5日目
32,008円 ( 35,209円 )	7日目
11,689円 ( 12,858円 )	5日目
45,962円 ( 50,558円 )	7日目
14,989円 ( 16,488円 )	5日目
62,704円 ( 68,974円 )	7日目
19,739円 ( 21,713円 )	5日目
94,252円 ( 103,677円 )	7日目
26,311円 ( 28,942円 )	7日目
125,635円 ( 138,199円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・2層構造によりふっ素ポリマーチューブでは得ることのできなかった柔軟性・耐キンク性・耐摩耗性を向上させました。
・内層にふっ素ポリマーを使用することにより薬液の撥水性にすぐれています。
・一体成形により層間は完全に接着しています。
・UP1には配管時のねじれを防止する専用継手US2があります。
【用途】
・塗装機器用チューブ、歯科機器用チューブ、半導体製造装置用チューブ、溶剤移送用チューブ、油・空圧機器用チューブ、食品製造装置用チューブ、粘着性流体移送用チューブ、集中潤滑機器用チューブ、分析機器用チューブ。

カタログ

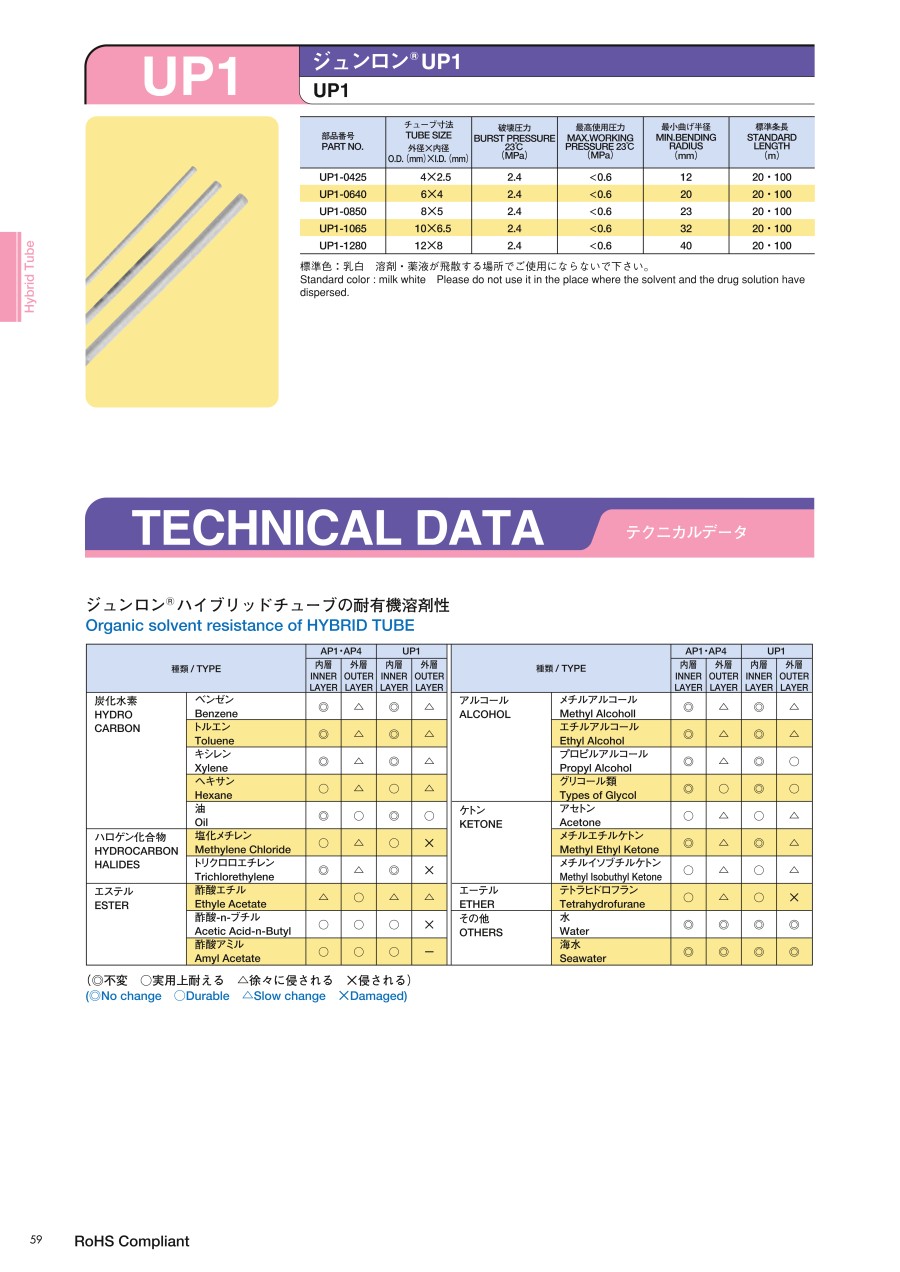

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
