潤工社

ジュンロンAT(ナイロンコイルチューブ) AT1コイル用継手 FM

カタログ |

通常単価(税別): 1,364円～3,069円

税込単価: 1,500円～3,376円

通常出荷日：7日目

機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性がすぐれています。

よく一緒に見られています

潤工社

ジュンロンAT(ナイロンコイルチューブ) AT1コイル用継手 M

通常価格(税別)： 851円 (税込価格：936円)

通常出荷日：5 日目～

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体：空気、水、油
使用温度範囲：空気 -20～+70℃、水（油） 0（-20）～+60℃

規格表

型番	適用チューブ寸法外径（mm）×内径（mm）	R_c （PT）	φd	L₁	L₂	L₃	六角対辺			重量（g）	有効断面積（mm²）
型番	適用チューブ寸法外径（mm）×内径（mm）	R_c （PT）	φd	L₁	L₂	L₃	S₁	S₂	S₃	重量（g）	有効断面積（mm²）
FM-6-PT1/4	7.6×6	1/4	4.6	18.5	41	124	16	14	14	49	14
FM-9-PT3/8	11×9	3/8	7.0	20.0	47	135	19	17	19	91	35
FM-12-PT1/2	15×12	1/2	10.0	26.5	59	165	25	22	23	161	75

型番リスト

表示件数

型番

FM-6-PT1/4

FM-9-PT3/8

FM-12-PT1/2

ねじの呼び(inch)

有効断面積

(mm2)

適用チューブ外径

(mm)

適用チューブ内径

(mm)

最小発注数量

1/4	14	7.6	6	1個
3/8	35	11	9	1個
1/2	75	15	12	1個

通常単価(税別) (税込単価)	通常出荷日

1,364円 ( 1,500円 )	7日目
2,239円 ( 2,463円 )	7日目
3,069円 ( 3,376円 )	7日目

詳細情報

基本情報

基本情報

機械的強度、特に耐圧、耐摩耗、耐屈曲疲労性がすぐれています。

カタログ

商品TOP

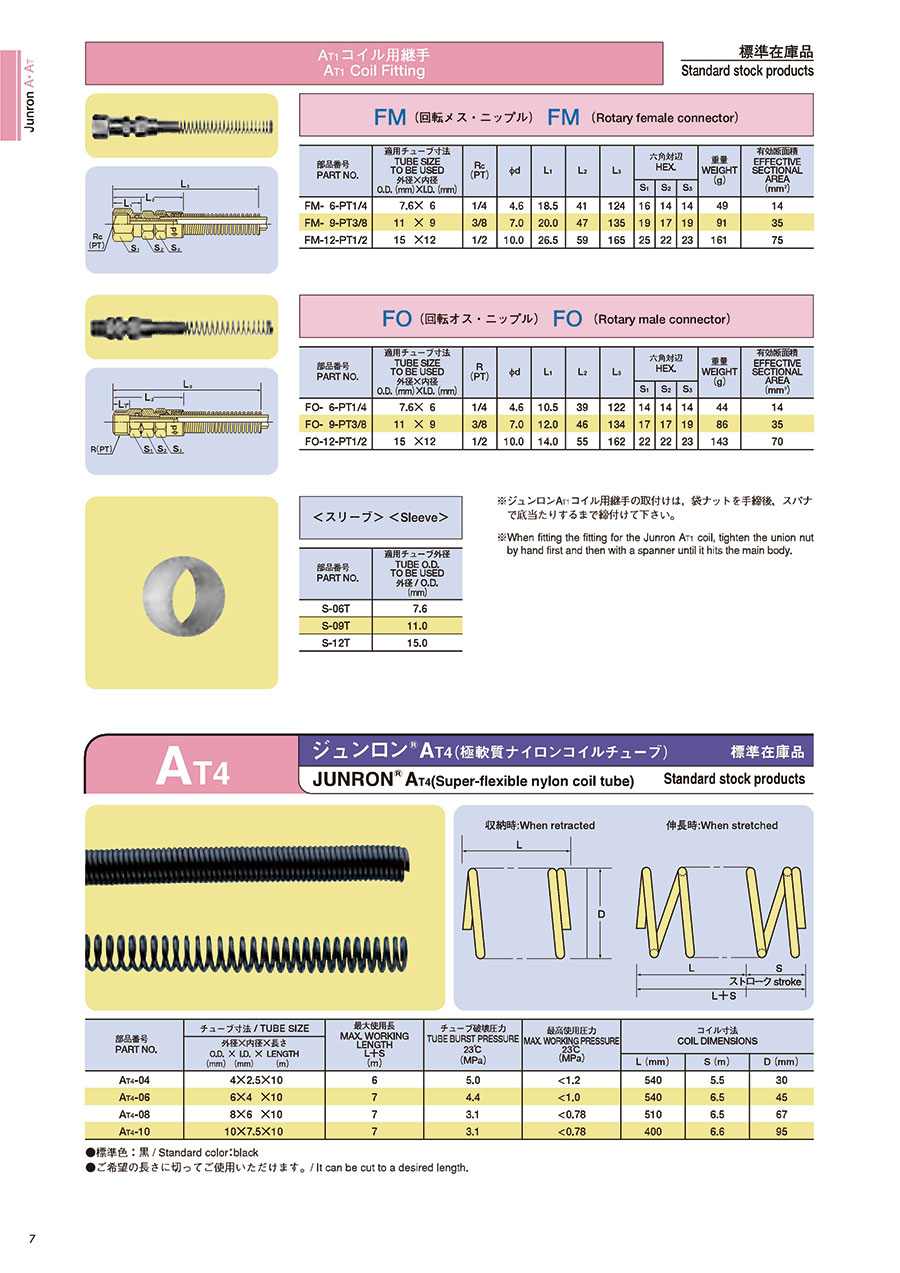

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
