メカニカル部品技術窓口
ジュンロンハンディタッチ継手 ニップル
- 接続種類
- ねじ⇔チューブ 接続
- ねじ・チューブ接続形状
- オスストレート
- 材質
- 黄銅
- 表面処理
- ニッケルメッキ
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 種類 | 使用流体 | 使用温度範囲 | 最高使用圧力 | 使用真空圧力※1 | 適用チューブ※2 | 使用流体 |
|---|---|---|---|---|---|---|
| ジュンロンハンディタッチ継手 | 空気 | -20℃～+60℃ | チューブ最高使用圧力に準拠 | 0.014KPa< | ジュンロンUS （ポリウレタンチューブ） | 空気 |
| ジュンロンUH （ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUF （ポリウレタンチューブ） | 空気・水 | |||||
| 水 | -0℃～+50℃ | - | ジュンロンUFL （低摩擦ポリウレタンチューブ） | 空気・水 | ||
| ジュンロンUE （半導電性ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUC（半導電性透明ポリウレタンチューブ） | 空気 |
※1 ジュンロンUSは除く
※2 ジュンロンUチューブ以外のウレタンチューブをご使用の場合は、外径・内径寸法公差が0.15mm以下のチューブをご使用下さい。
構造

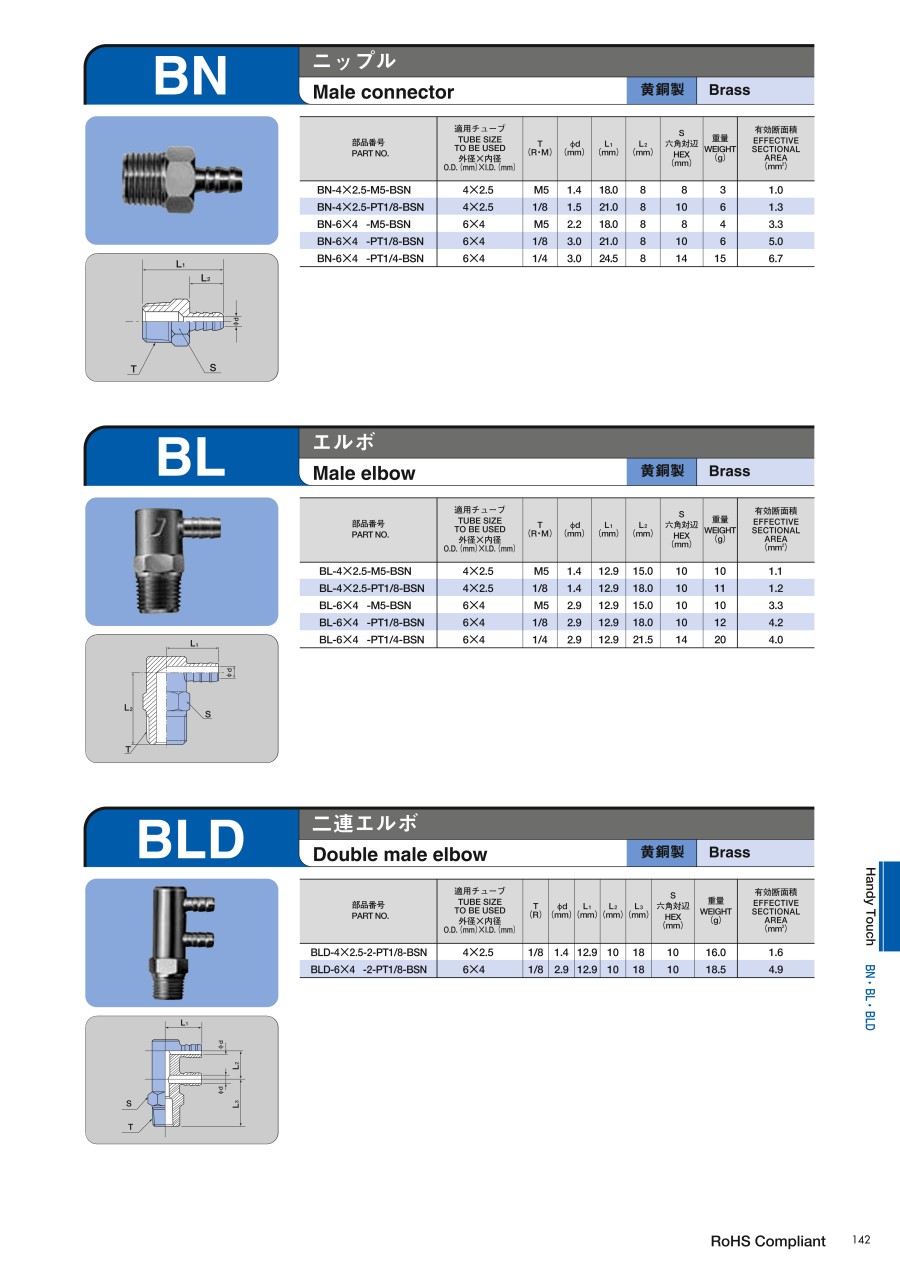

規格表
使用例
チューブ接続方法
チューブを直角に切断します。チューブに樹脂スリーブを通し、チューブを継手のタケノコ部に差し込んで上からスリーブを被せて下さい。標準品には樹脂スリーブが付属しています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
336円 ( 370円 ) | 5日目 |
142円 ( 156円 ) | 5日目 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ポリウレタンチューブ専用の継手でタケノコ部にチューブとスリーブを挿入するだけで使用できます
・小型で軽量ですので配管スペースを取りません
・ニッケルメッキ処理されていますので錆の心配はありません
【用途】
・ウレタンチューブ用
・一般空気圧・水圧配管
