種類	使用流体	使用温度範囲	最高使用圧力	使用真空圧力※1	適用チューブ※2	使用流体
ジュンロンハンディタッチ継手	空気	-20℃～+60℃	チューブ最高使用圧力に準拠	0.014KPa<	ジュンロンU_S （ポリウレタンチューブ）	空気
					ジュンロンUH （ポリウレタンチューブ）	空気
					ジュンロンU_F （ポリウレタンチューブ）	空気・水
	水	-0℃～+50℃		-	ジュンロンU_FL （低摩擦ポリウレタンチューブ）	空気・水
					ジュンロンU_E （半導電性ポリウレタンチューブ）	空気
					ジュンロンU_C（半導電性透明ポリウレタンチューブ）	空気

※1 ジュンロンUSは除く
※2 ジュンロンUチューブ以外のウレタンチューブをご使用の場合は、外径・内径寸法公差が0.15mm以下のチューブをご使用下さい。

構造

規格表

使用例

チューブ接続方法

チューブを直角に切断します。チューブに樹脂スリーブを通し、チューブを継手のタケノコ部に差し込んで上からスリーブを被せて下さい。標準品には樹脂スリーブが付属しています。

型番リスト

表示件数

型番

ねじの呼び

適用チューブ外径

(φ)

ねじの種類

適用チューブ内径

(φ)

有効断面積

(㎜2)

最小発注数量

M5	4	M	2.5	1.1	1個
1/8	4	R	2.5	1.2	1個
M5	6	M	4	3.3	1個
1/4	6	R	4	4.0	1個
1/8	6	R	4	4.2	1個

通常単価(税別) (税込単価)	通常出荷日

380円 ( 418円 )	7日目
418円 ( 460円 )	5日目
515円 ( 567円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ポリウレタンチューブ専用の継手でタケノコ部にチューブを挿入するだけで使用できます。
・小型で軽量ですので配管スペースを取りません。
・ニッケルメッキ処理されていますので錆の心配はありません。
【用途】
・ウレタンチューブ用。
・一般空気圧・水圧配管。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

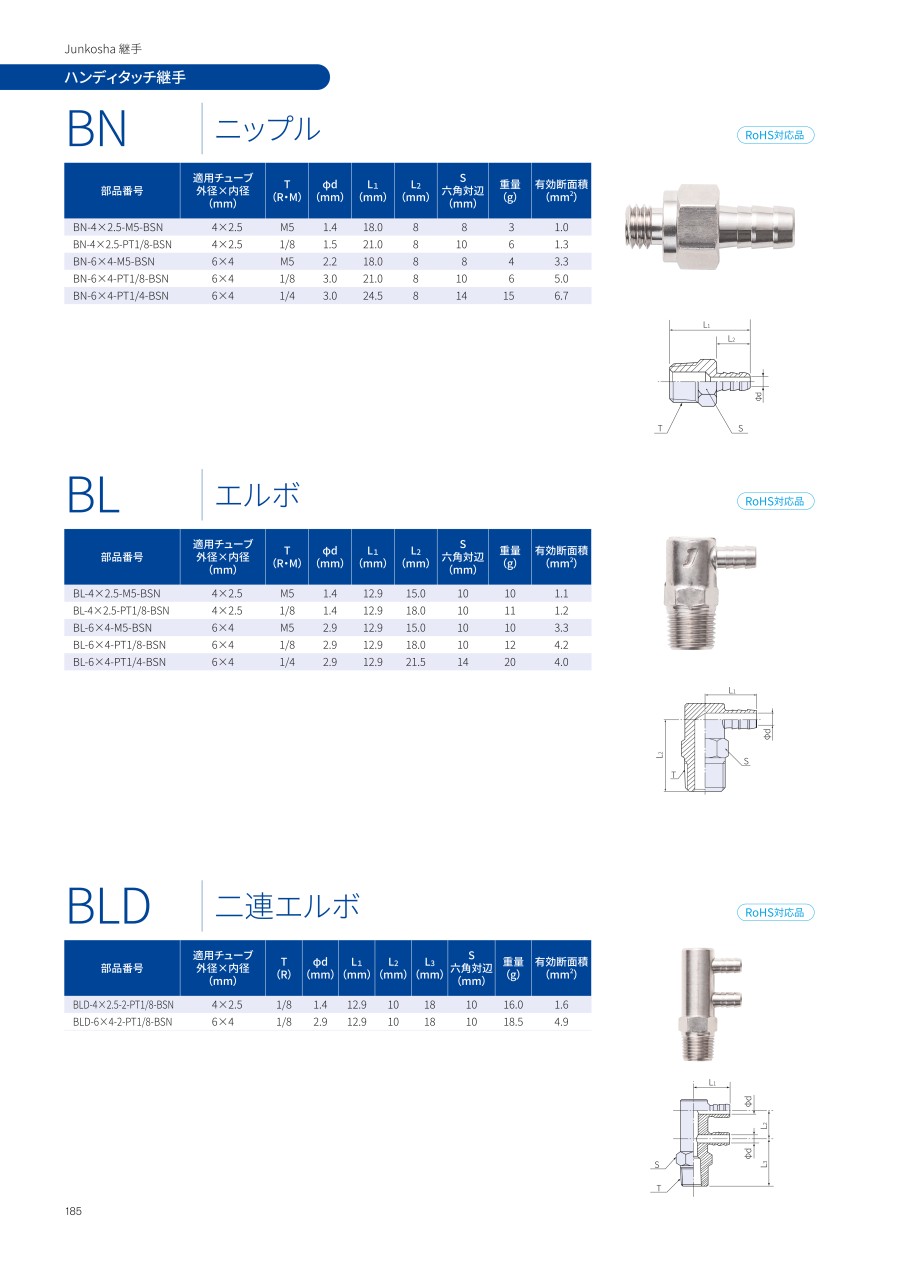

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
