バリクランプNo.2（下方圧え型クランプ）
- 締圧力 (N)
- 5000
- 装着方法
- フランジベース
- 本体材質
- スチール
- アーム高さ (mm)
- 100
- 持ち手長さ
- ノーマル
閲覧中の商品と併せてご検討ください
BARI-NO.2の仕様・寸法情報
商品情報
外形図
製品仕様
- 分類：下方押え型クランプ
- 製品番号：バリクランプNo.2
- 質量：2,290g
- 締圧力：5.0kN（500kgf）（最大値）
- 材質：スチール
- 表面処理：なし
- セット内容：本体・アーム・ベース・ハンドル 各1個
使用例
バリクランプは、お客様にてご希望の角度、位置に溶接で組み立ててご使用いただくタイプのクランプです。
作業状況に合わせて組立方法を決められるので、応用範囲が広く 数多くの現場で使用されています。
支点を形成するピン及びブッシュは熱処理仕上げをしていますので、作業回数の多い治具に最適です。
組立式溶接トグルクランプ。
- 耐久性を求められる用途に最適。
- 熔接治具、その他組立治具、加工治具に最適。
商品特長詳細
- 組立式なので現場に応じてセッティングが可能。
- すべて焼入ブッシュ入りなので丈夫。
- 過酷な環境下で使用可能。
- 締圧力：最大5.0kN。
注意・禁止事項
- ご使用に際し、熔接が必要です
- 表記の締圧力は目安です
- 締圧力はクランプアームの先端へ行くほど弱くなります
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
詳細情報
基本情報
作業状況に合わせて組立方法を決められる、溶接タイプのバリアブルクランプ。
【特長】
・ハンドル位置、クランプ角度、押さえアーム角度が自由に決められる。
・現場や治具に合わせた自由度が高い設計。（お客さまでの溶接が必要）
【用途】
・汎用性の高さから、自動車関連を始めとした様々な治具に最適。

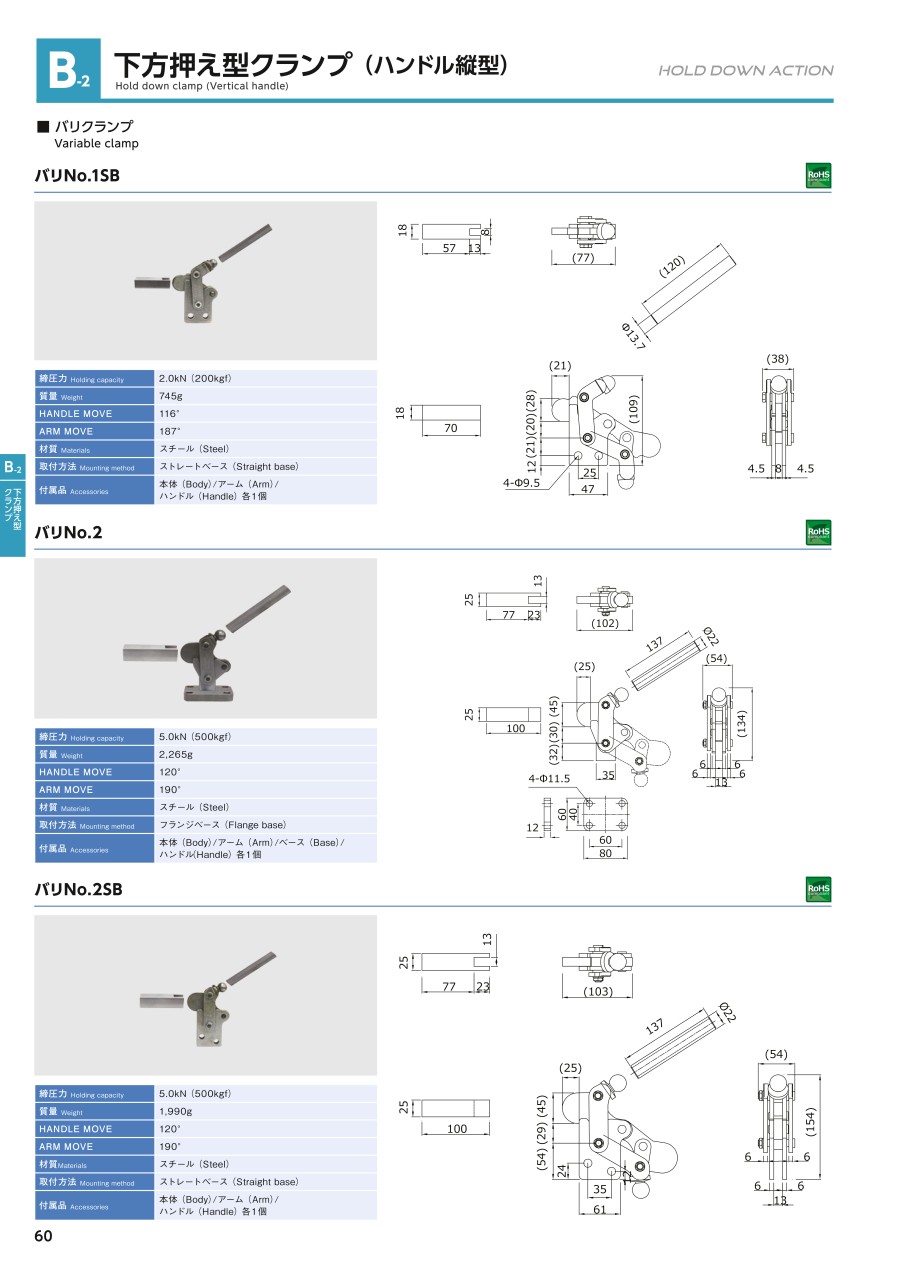

カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
また記載の締圧力は最大値となっておりますためお客様のご使用状況により変化します。
ただし、熱膨張による部品同士のクリアランスの減少や、及び潤滑油の抜け落ちにより動作が硬くなる可能性はございます。高温下でのご使用の際はご了承ください。
またグリップを外してのご使用の際は怪我などにご注意ください。
