ユニバーサルボルト
- 通常単価(税別)
- 838円～1,797円
- 税込単価
- 922円～1,977円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
固定面がフレキシブルに動くユニバーサルボルト。【特長】・トグルクランプ用アクセサリ、先端金具。・固定部...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ユニバーサルボルトの図面。
製品仕様
商品の詳細情報
- 本体材質：スチール（SPCC）。
- 付属品：ナット2個。
- 表面処理：三価クロムメッキ。
- 先端が可動するので、当たり面の垂直でないワークの固定に便利。
ユニバーサルボルト
M12ユニバーサルボルト
（M12x154mm）。
M10ユニバーサルボルト
（ M10x112mm）。
M8ユニバーサルボルト
（M8x110mm）。
M6ユニバーサルボルト
（M6x93mm）。
接続部が球状になっており360度方向に傾けることができる。
規格表
| 品名 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 6m/m | 20 | 13 | 93 | 6 | 10 | 4 |
| 8m/m | 25 | 13.5 | 110 | 8 | 13 | 4 |
| 10m/m | 25 | 15 | 112 | 10 | 14 | 4 |
| 12m/m | 32 | 17.5 | 154 | 12 | 14 | 5.5 |
詳細情報
基本情報
固定面がフレキシブルに動くユニバーサルボルト。
【特長】
・トグルクランプ用アクセサリ、先端金具。
・固定部分が球状に接続。
・先端固定部がフレキシブル。
【用途】
・傾いた面でも固定ができ、場面を選ばず使用可能。

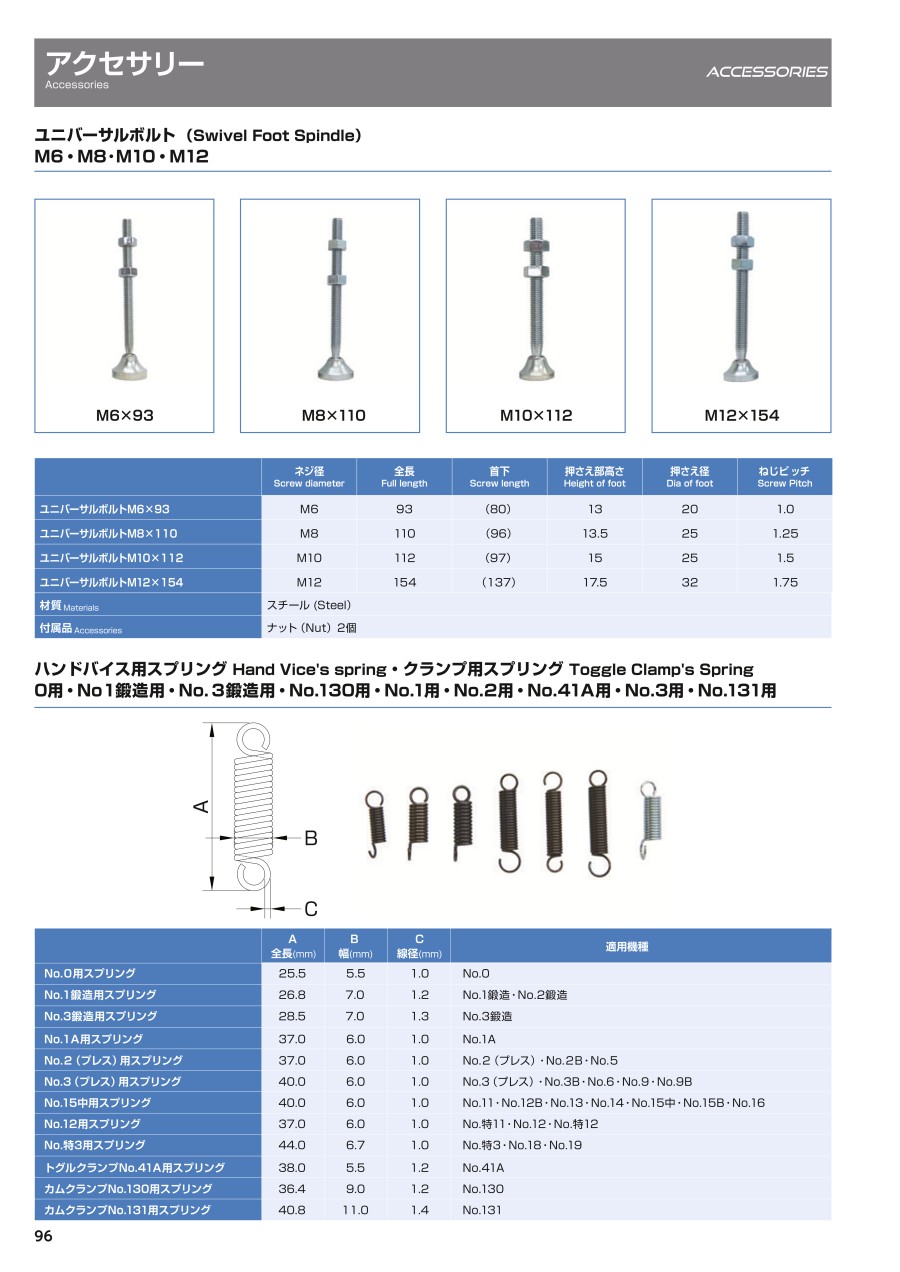

カタログ
商品担当おすすめ
ユニバーサルボルトのレビュー
治具用
3
3.02023/03/23
お客様から依頼され、製品を矯正するため治具の台座に組み込んでいます。クレームなどもないので問題なく使用しています。
0人が参考にしています。
