下方押え型クランプ（カムクランプ） No.130
NO.130の仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2500
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
58
アーム長さ L(mm)
68
商品情報

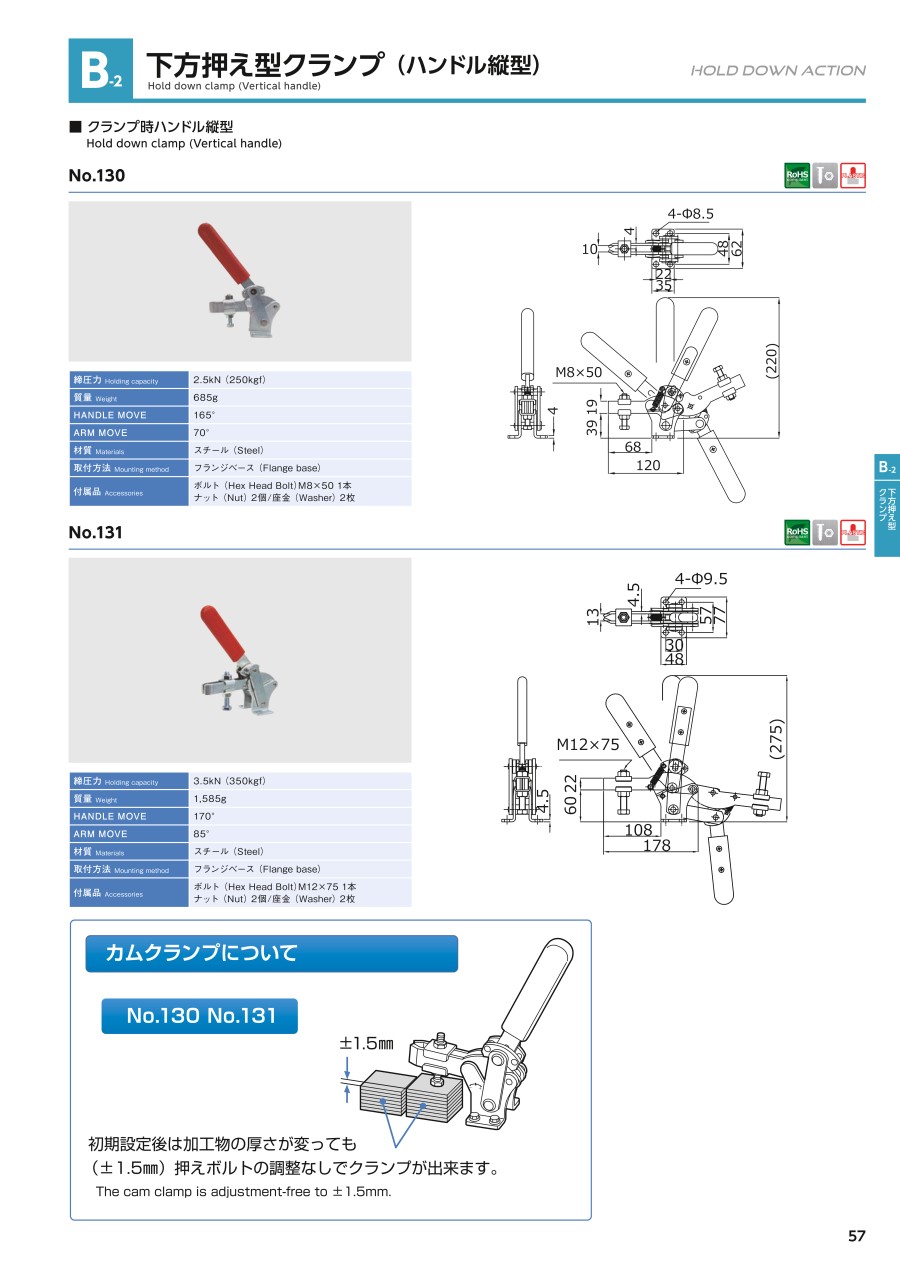

外形図
製品仕様
外観図
使用例
高さの違う加工物もそのまま押さえることが可能
詳細情報
基本情報
トグルクランプの弱点である、ワークの厚さのバラつきを吸収可能にしたカム式のクランプ。
【特長】
・バラツキのある加工物も、一定の押圧力で確実に押えることが可能。
・ワンタッチで、押えボルトの調整が不要。
・クランプ時ハンドル縦型。
・カムクランプ。
【用途】
・簡単な切削、表面研磨作業等に。
・固定物の厚みが均一でない場合の繰り返し作業に最適。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押え型クランプ（カムクランプ） No.130の型番NO.130のページです。
型番NO.130に関する仕様情報を記載しております。
下方押え型クランプ（カムクランプ） No.130のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q締圧力とは何ですか？
A
クランプ方向に対し逆の方向から力をくわえられた際に固定状態を保持する力のことです。
また記載の締圧力は最大値となっておりますためお客様のご使用状況により変化します。
また記載の締圧力は最大値となっておりますためお客様のご使用状況により変化します。
Q周辺が高温になります。高温での使用は可能ですか？
A
グリップ・ゴム付きボルト以外の部品は金属なので原則使用に問題はございません。
ただし、熱膨張による部品同士のクリアランスの減少や、及び潤滑油の抜け落ちにより動作が硬くなる可能性はございます。高温下でのご使用の際はご了承ください。
またグリップを外してのご使用の際は怪我などにご注意ください。
ただし、熱膨張による部品同士のクリアランスの減少や、及び潤滑油の抜け落ちにより動作が硬くなる可能性はございます。高温下でのご使用の際はご了承ください。
またグリップを外してのご使用の際は怪我などにご注意ください。
