引くクランプ（フック型クランプ） No.FA-400

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 7,427円

税込単価: 8,170円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

大型のフック型トグルクランプ。【特長】・ハンドル位置が自由に決められ、現場に応...

締圧力 (N)
4500
装着方法
フランジベース
本体材質
スチール
アーム高さ H (mm)
23
アーム長さ L (mm)
85
持ち手長さ
ノーマル
先端ボルト位置調節
スライド調整
ストローク (mm)
140

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番:

NO.FA400

解除

閲覧中の商品と併せてご検討ください

フック型（引っぱり型）クランプ No.FA200

横押型クランプ押し引き兼用クランプ No.FM150

デュアルクランプ KCP-22ST

－閉じる

NO.FA400の仕様・寸法情報

締圧力(N)

4500

装着方法

フランジベース

本体材質

[スチール] スチール

アーム高さ H(mm)

アーム長さ L(mm)

持ち手長さ

ノーマル

先端ボルト位置調節

スライド調整

ストローク(mm)

140

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

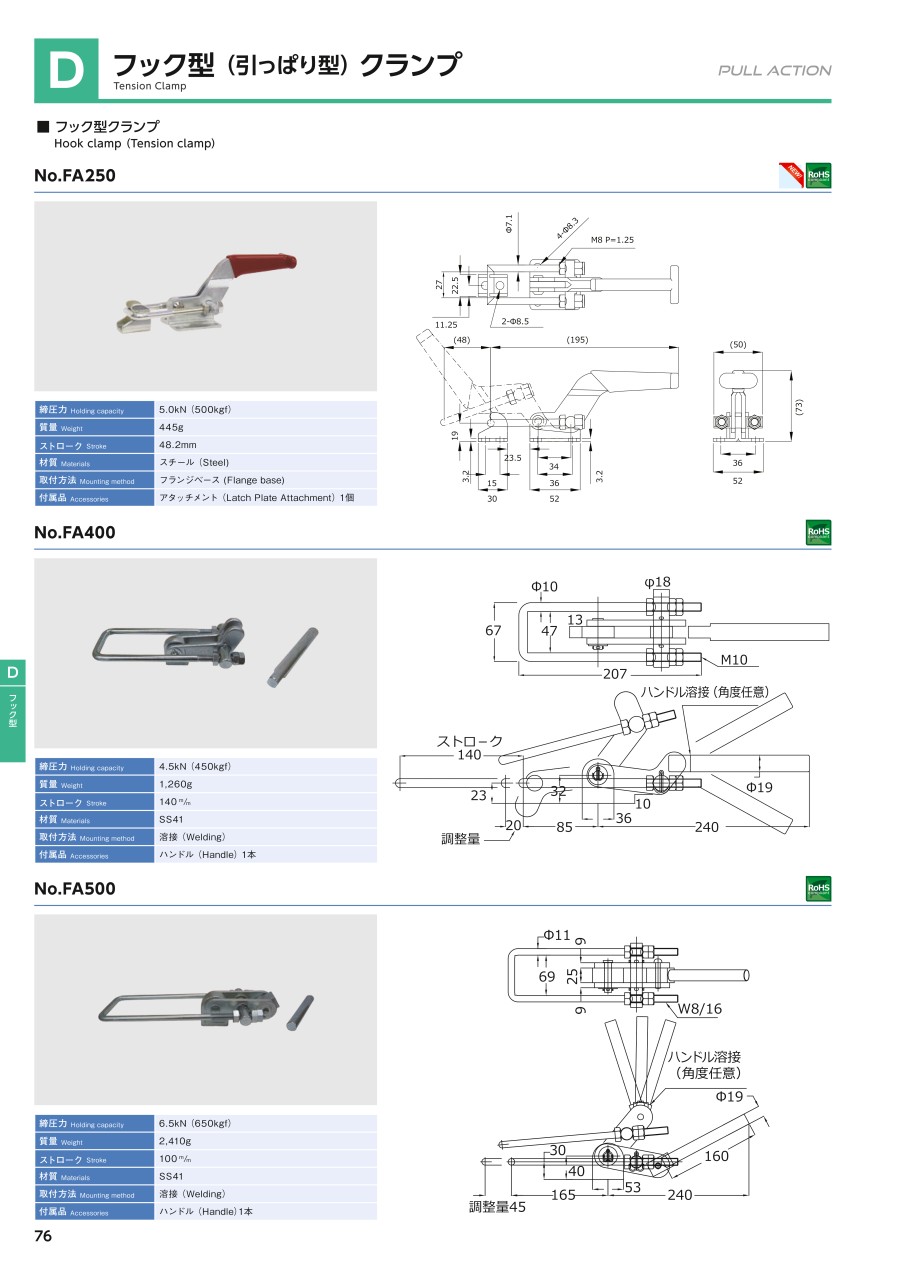

外形図

ハンドル、及びベースを溶接して使用するタイプ

製品仕様

外観図

仕様

質量：1,260g
引力：4.5kN（450kgf）
ストローク：140m/m、材質SS41

型番リスト

表示件数

型番

NO.FA400

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

7,427円

( 8,170円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

大型のフック型トグルクランプ。
【特長】
・ハンドル位置が自由に決められ、現場に応じた自由度の高い設定が可能。（お客さまで溶接加工が必要）
【用途】
・大型設備の蓋締めや扉閉め、締結に仕様可能。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

引くクランプ（フック型クランプ） No.FA-400の型番NO.FA400のページです。型番NO.FA400に関する仕様情報を記載しております。

引くクランプ（フック型クランプ） No.FA-400のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締圧力とは何ですか？

クランプ方向に対し逆の方向から力を加えられた際に固定状態を保持する力のことです。
また記載の締圧力は最大値となっておりますためお客様のご使用状況により変化します。

Q周辺が高温になります。高温での使用は可能ですか？

グリップ・ゴム付きボルト以外の部品は金属なので原則使用に問題はございません。
ただし、熱膨張による部品同士のクリアランスの減少や、及び潤滑油の抜け落ちにより動作が硬くなる可能性はございます。高温下でのご使用の際はご了承ください。
またグリップを外してのご使用の際は怪我などにご注意ください。
