協和

プラスチックパーツ回転ハンドル KRM-H型

カタログ |

通常単価(税別): 529円～1,080円

税込単価: 582円～1,188円

通常出荷日：9日目

【特長】・スタンダードな樹脂製のプラスチックパーツ回転ハンドルです。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番	A	B	C	D	E	F
H45	16	M6 P＝1.00	10	43.0	7	13.0
H55	20	M8 P＝1.25	13	55.5	8	16.5
H70	25	M10 P＝1.50	16	70.0	10	20.0
H85	32	M12 P＝1.75	20	89.0	13	18.0

※寸法公差±1.0

型番リスト

表示件数

型番

ねじの呼び

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

ネジピッチ

RoHS?

最小発注数量

M6	～19.9	16	30.1～50	43	1.00	-	1個
M8	20～24.9	20	50.1～70	55.5	1.25	10	1個
M10	25～29.9	25	50.1～70	70	1.50	10	1個
M12	30～	32	70.1～100	89	1.75	10	1個

通常単価(税別) (税込単価)	通常出荷日

529円 ( 582円 )	9日目
728円 ( 801円 )	9日目
878円 ( 966円 )	9日目
1,080円 ( 1,188円 )	9日目

詳細情報

基本情報

基本情報

【特長】・スタンダードな樹脂製のプラスチックパーツ回転ハンドルです。

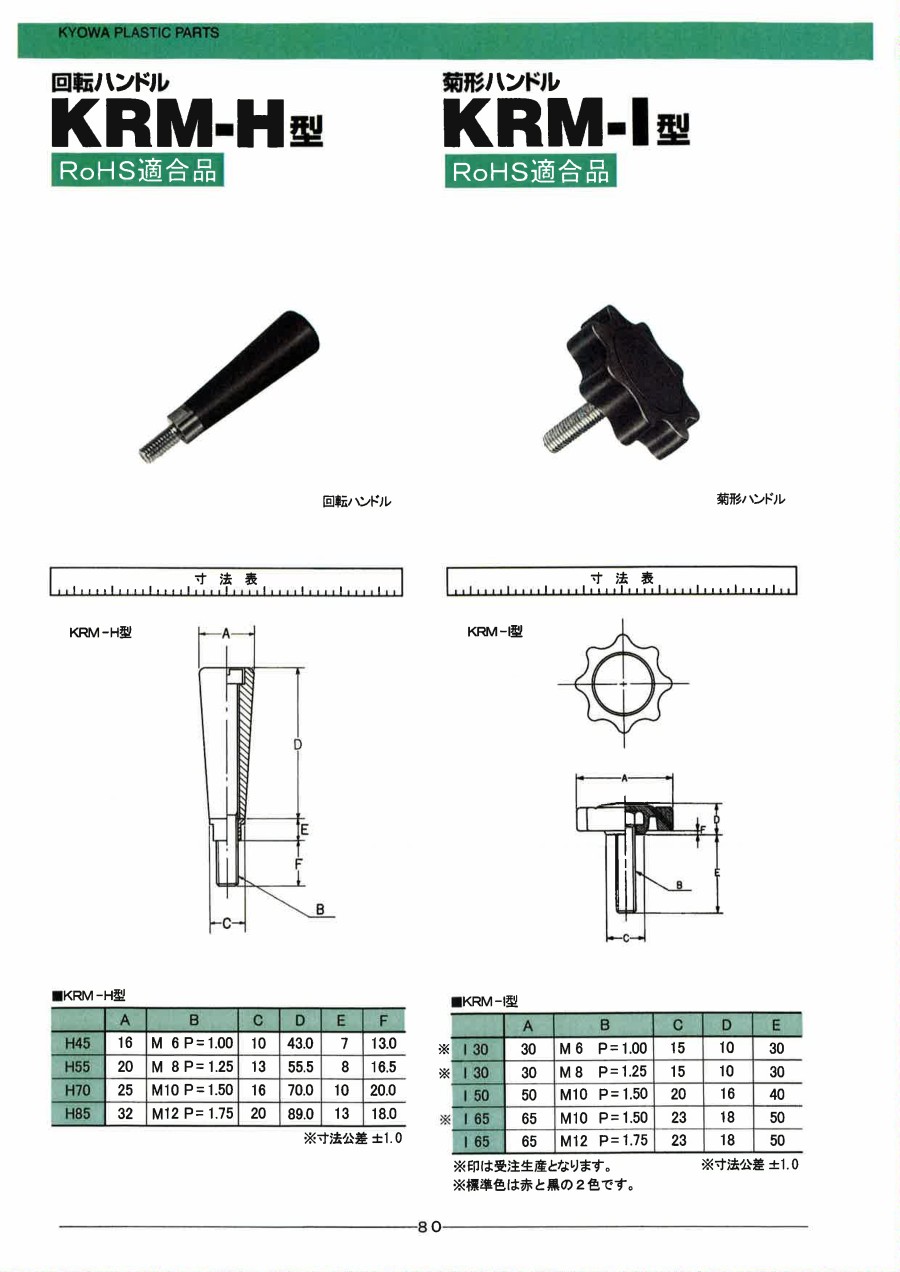

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
