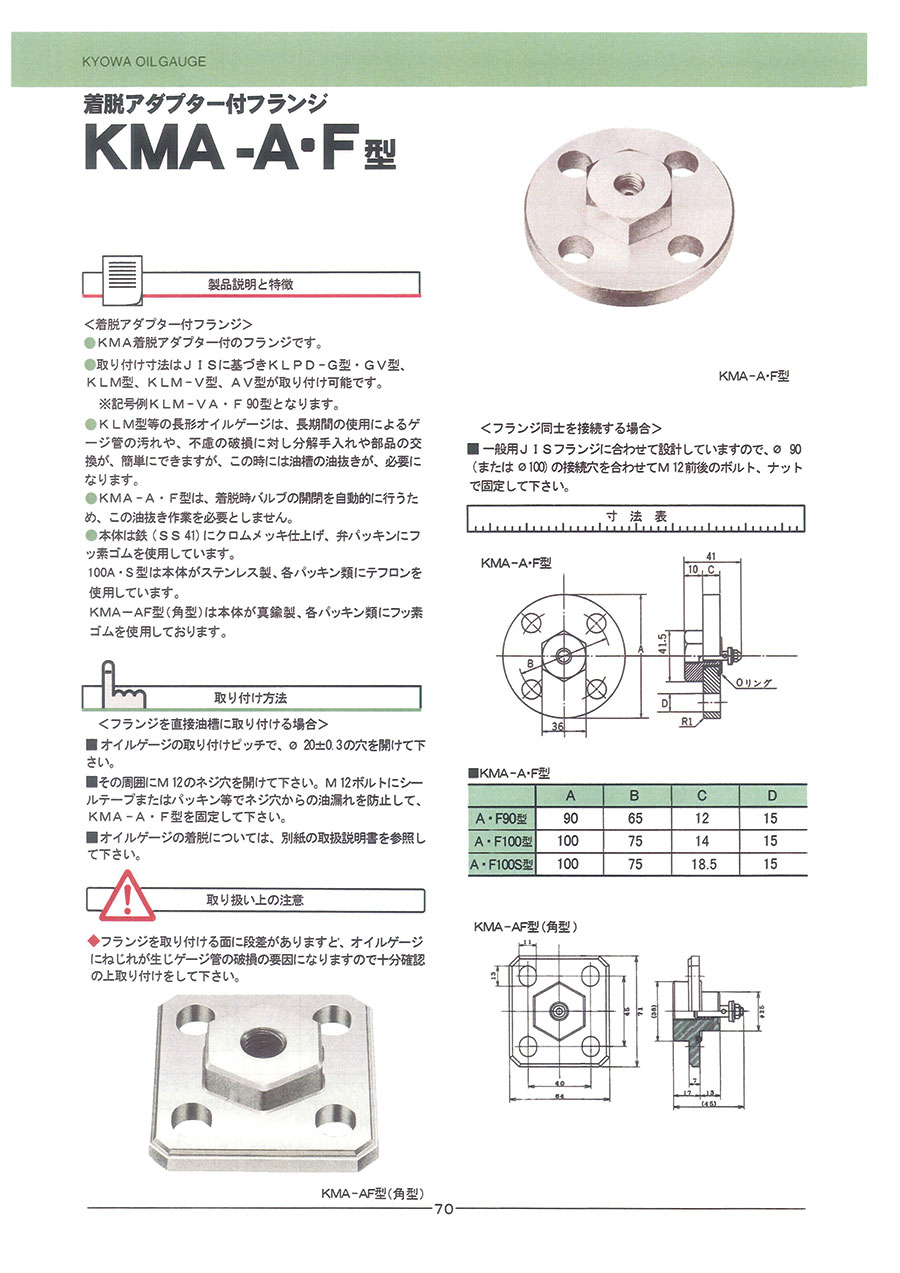

金属製オイルゲージ 着脱アダプター付フランジ KMA-A-F型

製品特長・仕様

規格表

外形図

使用方法・使用事例

＜フランジを直接油槽に取り付ける場合＞

• オイルゲージの取り付けピッチで、φ20±0.3の穴を開けて下さい。
• その周囲にM12のネジ穴を開けて下さい。M12ボルトにシールテープまたはパッキン等でネジ穴からの油漏れを防止して、KMA-A・F型を固定して下さい。
• オイルゲージの着脱については、取扱説明書を参照して下さい。

＜フランジ同士を接続する場合＞

• 一般用JISフランジに合わせて設計していますので、φ90（またはφ100）の接続穴を合わせてM12前後のボルト、ナットで固定して下さい。

選定サポート情報

最近では各種機械こ使用されるオイルも多様化し、これに伴い、オイルゲージも用途に応じたものが要求されるケースが増加しています。
また、単にオイルにとどまらず各種の液面計としてもご使用いただいています。
下記に用途別オイルゲージ一覧を示しますので、オイルゲージを選定される場合の一つの目安としてご利用下さい。

注意：上記はおおよその目安を示すもので、使用条件によっては適応しない場合もありますので、十分確認の上、ご使用下さい。

注意・禁止事項

• フランジを取り付ける面に段差がありますと、オイルゲージにねじれが生じゲージ管の破損の要因になりますので十分確認の上取り付けをして下さい。
