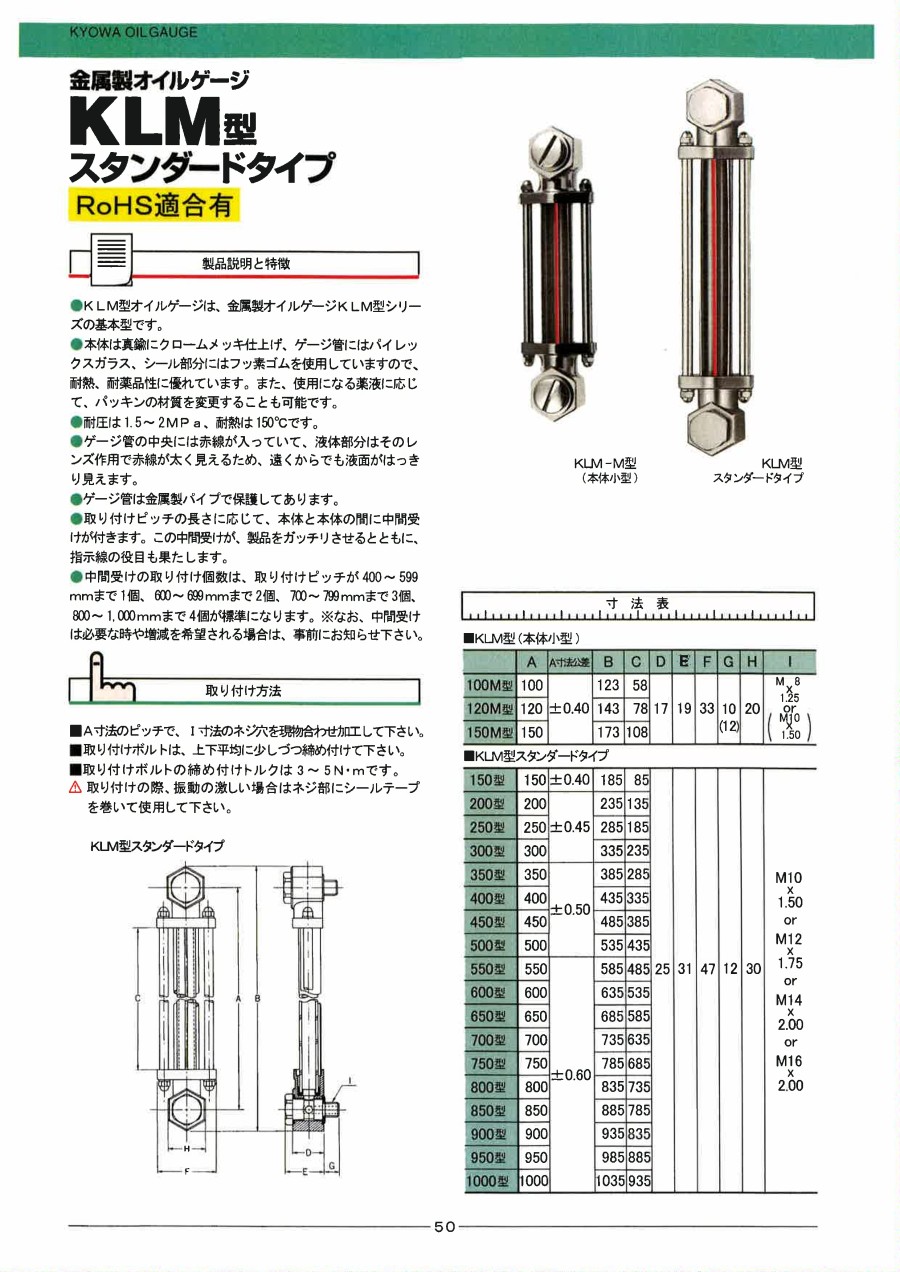

金属製オイルゲージ 長型 KLM型スタンダードタイプ

外形図

製品仕様

• ご使用になる薬液に応じて、パッキンの材質を変更することも可能です。
• 耐圧は1.5～2MPa、耐熱は150℃です。
• ゲージ管の中央には赤線が入っていて、液体部分はそのレンズ作用で赤線が太く見えるため、遠くからでも液面がはっきり見えます。
• ゲージ管は金属製パイプで保護してあります。
• 取り付けピッチの長さに応じて、本体と本体の間に中間受けが付きます。この中間受けが、製品をガッチリさせるとともに、指示線の役目も果たします。
• 中間受けの取り付け個数は、取り付けピッチが400～599mmまで1個、600～699mmまで2個、700～799mmまで3個、800～1,000mmまで4個が標準になります。
  ※なお、中間受けは必要な時や増減を希望される場合は、事前にお知らせ下さい。

規格表

KLM型（本体小型）

KLM型スタンダ—ドタイプ

使用例

取り付け方法

• A寸法のピッチで、I寸法のネジ穴を現物合わせ加工して下さい。
• 取り付けボルトは、上下平均に少しづつ締め付けて下さい。
• 取り付けボルトの締め付けトルクは3～5N・mです。
• 取り付けの際、振動の激しい場合はネジ部にシールテープを巻いて使用して下さい。
