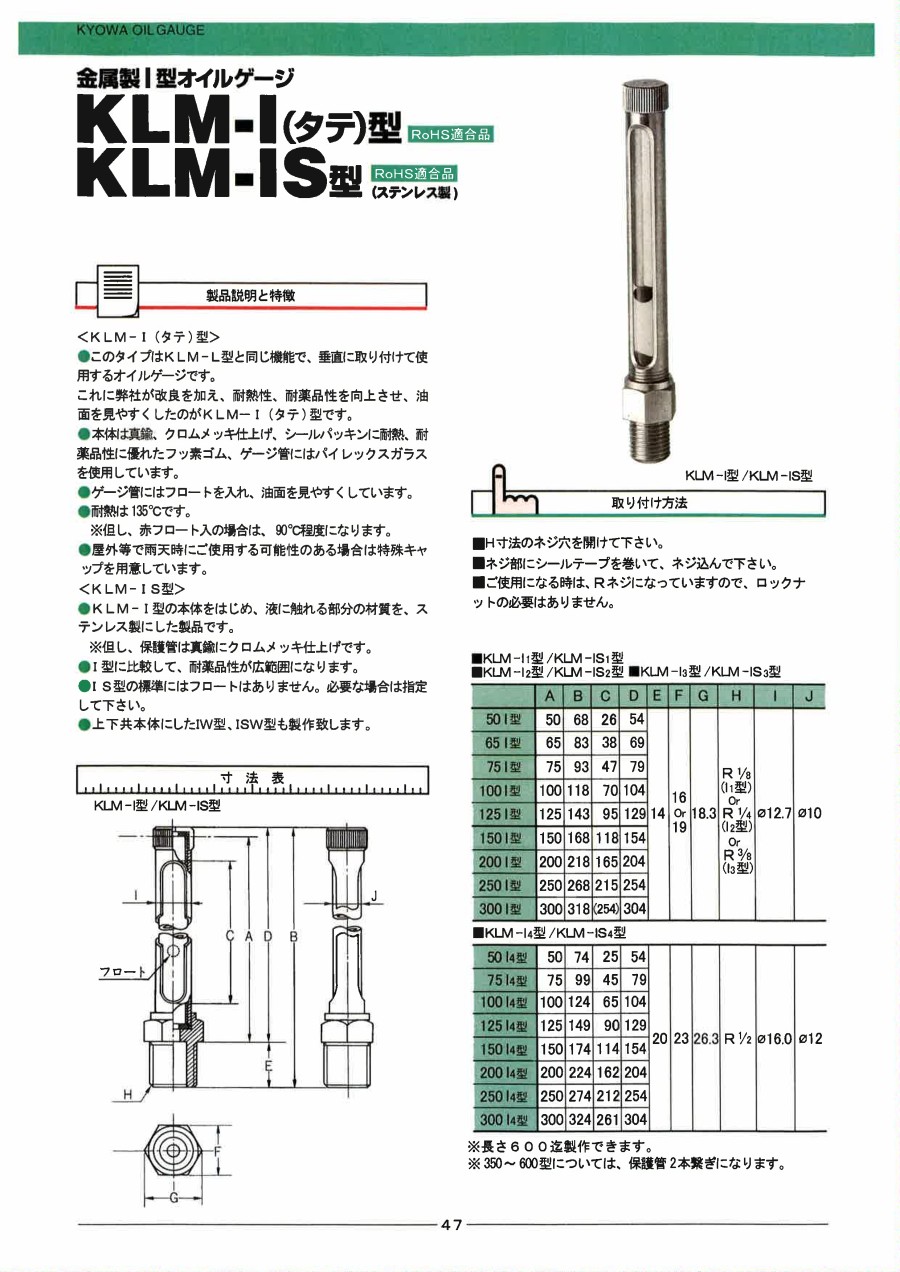

金属製オイルゲージ 長型I型 KLM-I・IS型

外形図

製品仕様

＜KLM-I（タテ）型＞

• このタイプはKLM-L型と同じ機能で、垂直に取り付けて使用するオイルゲージです。これに改良を加え、耐熱性、耐薬品性を向上させ、油面を見やすくしたのがKLM-I（タテ）型です。
• 本体は真鍮、クロムメッキ仕上げ、シールパッキンに耐熱、耐薬品性に優れたフッ素ゴム、ゲージ管にはパイレックスガラスを使用しています。
• 耐熱は135℃です。
  ※但し、赤フロート入の場合は、90℃程度になります。
• 屋外等で雨天時にご使用する可能性のある場合は特殊キャップを用意しています。

＜KLM-IS型＞

• KLM-I型の本体をはじめ、液に触れる部分の材質を、ステンレス製にした製品です。
  ※但し、保護管は真鍮にクロムメッキ仕上げです。
• I型に比較して、耐薬品性が広範囲になります。
• IS型の標準にはフロートはありません。必要な場合は指定して下さい。

規格表

KLM-I1型／KLM-IS1型／KLM-I2型／KLM-IS2型
KLM-I3型／KLM-IS3型



KLM-I4型／KLM-IS4型

※長さ600迄製作できます。
※350～600型については、保護管2本繋ぎになります。

使用例

取り付け方法

• H寸法のネジ穴を開けて下さい。
• ネジ部にシールテープを巻いて、ネジ込んで下さい。
• ご使用になる時は、Rネジになっていますので、ロックナットの必要はありません。
