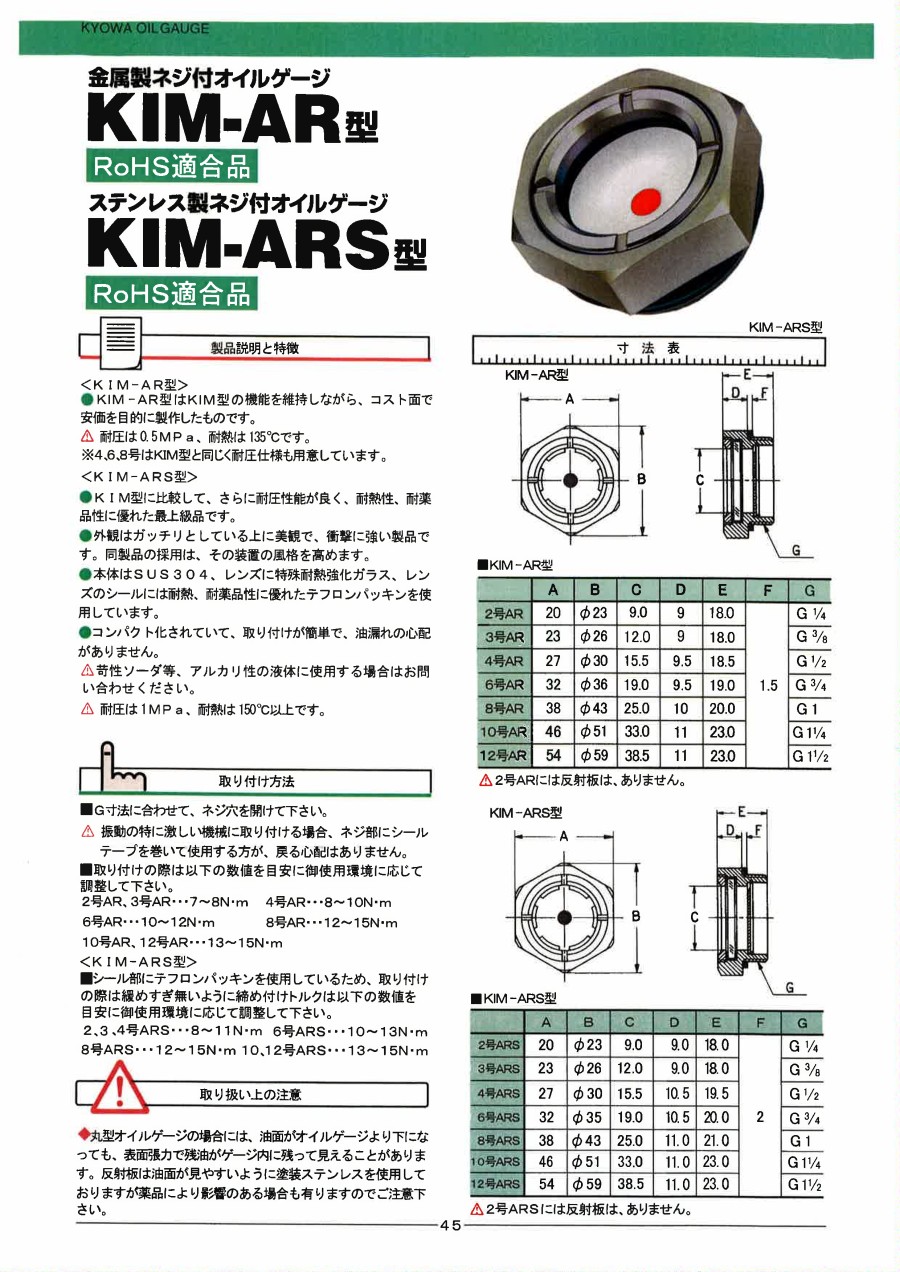

金属製オイルゲージ 丸型ネジ付 KIM-AR・KIM-ARS型

外形図

KIM-AR型

KIM-ARS型

製品仕様

＜KIM-AR型＞

• 耐圧は0.5MPa、耐熱は135℃です。
  ※4、6、8号はKIM型と同じく耐圧仕様も用意しています。

＜KIM-ARS型＞

• 苛性ソーダ等、アルカリ性の液体に使用する場合はお問い合わせください。
• 耐圧は1MPa、耐熱は150℃以上です。

規格表

KIM-AR型

2号ARには反射板は、ありません。

KIM-ARS型

2号ARSには反射板は、ありません。

使用例

取り付け方法

• G寸法に合わせて、ネジ穴を開けて下さい。
• 振動の特に激しい機械に取り付ける場合、ネジ部にシールテープを巻いて使用する方が、戻る心配はありません。
• 取り付けの際は以下の数値を目安に御使用環境に応じて調整して下さい。

2号AR、3号AR・・・7～8N・m      4号AR・・・8～10N・m
6号AR・・・10～12N・m              8号AR・・・12～15N・m
10号AR、12号AR・・・13～15N・m

＜KIM-ARS型＞

• シール部にふっ素樹脂パッキンを使用しているため、取り付けの際は緩めすぎ無いように締め付けトルクは以下の数値を目安に御使用環境に応じて調整して下さい。

2、3、4号ARS・・・8～11N・m      6号ARS・・・10～13N・m
8号ARS・・・12～15N・m           10、12号ARS・・・13～15N・m

注意・禁止事項

注意・禁止事項

• 丸型オイルゲージの場合には、油面がオイルゲージより下になっても、表面張力で残油がゲージ内に残って見えることがあります。反射板は油面が見やすいように塗装ステンレスを使用しておりますが薬品により影響のある場合も有りますのでご注意下さい。
