長型オイルゲージ 一般用パイプ式L型 KLL型
- 通常単価(税別)
- 6,199円
- 税込単価
- 6,819円
オイルゲージの本体自体が、KLP型と同様、パッキンの役目を果たしています。【特...
詳細情報を確認するKLL-200-B-M10の仕様・寸法情報
種類
長型タイプ
長型タイプ種類
[パイプ型] パイプ式・L型
レベル視認用付加機能
ライン / フロート
その他付加機能
なし
長型タイプ 取付穴ピッチ(mm)
200
長型タイプ ねじの呼び
M10X1.50
本体材質
[樹脂] 樹脂
最高使用温度(℃)
90
商品情報

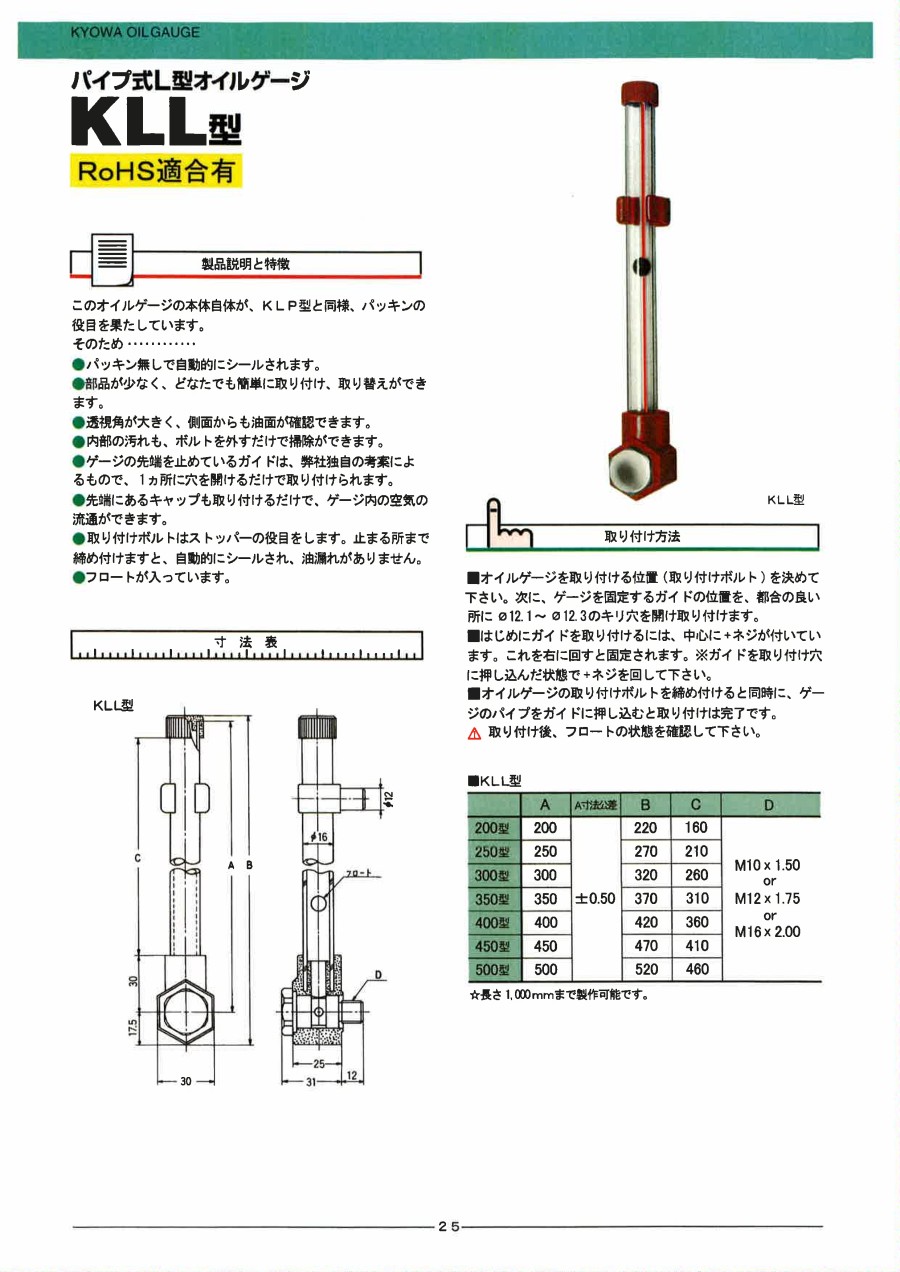

外形図
規格表
使用例
取り付け方法
- オイルゲージを取り付ける位置（取り付けボルト）を決めて下さい。次に、ゲージを固定するガイドの位置を、都合の良い所にφ12.1～φ12.3のキリ穴を開け取り付けます。
- はじめにガイドを取り付けるには、中心に+ネジが付いています。これを右に回すと固定されます。※ガイドを取り付け穴に押し込んだ状態で+ネジを回して下さい。
- オイルゲージの取り付けボルトを締め付けると同時に、ゲージのパイプをガイドに押し込むと取り付けは完了です。
- 取り付け後、フロートの状態を確認して下さい。
詳細情報
基本情報
オイルゲージの本体自体が、KLP型と同様、パッキンの役目を果たしています。
【特長】
・パッキン無しで自動的にシールされます
・部品が少なく、どなたでも簡単に取り付け、取り替えができます
・透視角が大きく、側面からも油面が確認できます
・内部の汚れも、ボルトを外すだけで掃除ができます
・ケージの先端を止めているガイドは、1ヵ所に穴を開けるだけで取り付けられます
・先端にあるキャップも取り付けるだけで、ケージ内の空気の流通ができます
・取り付けボルトはストッパーの役目をします。止まる所まで締め付けますと、自動的にシールされ、油漏れがありません
・フロートが入っています
長型オイルゲージ 一般用パイプ式L型 KLL型の型番KLL-200-B-M10のページです。
型番KLL-200-B-M10に関する仕様情報を記載しております。
