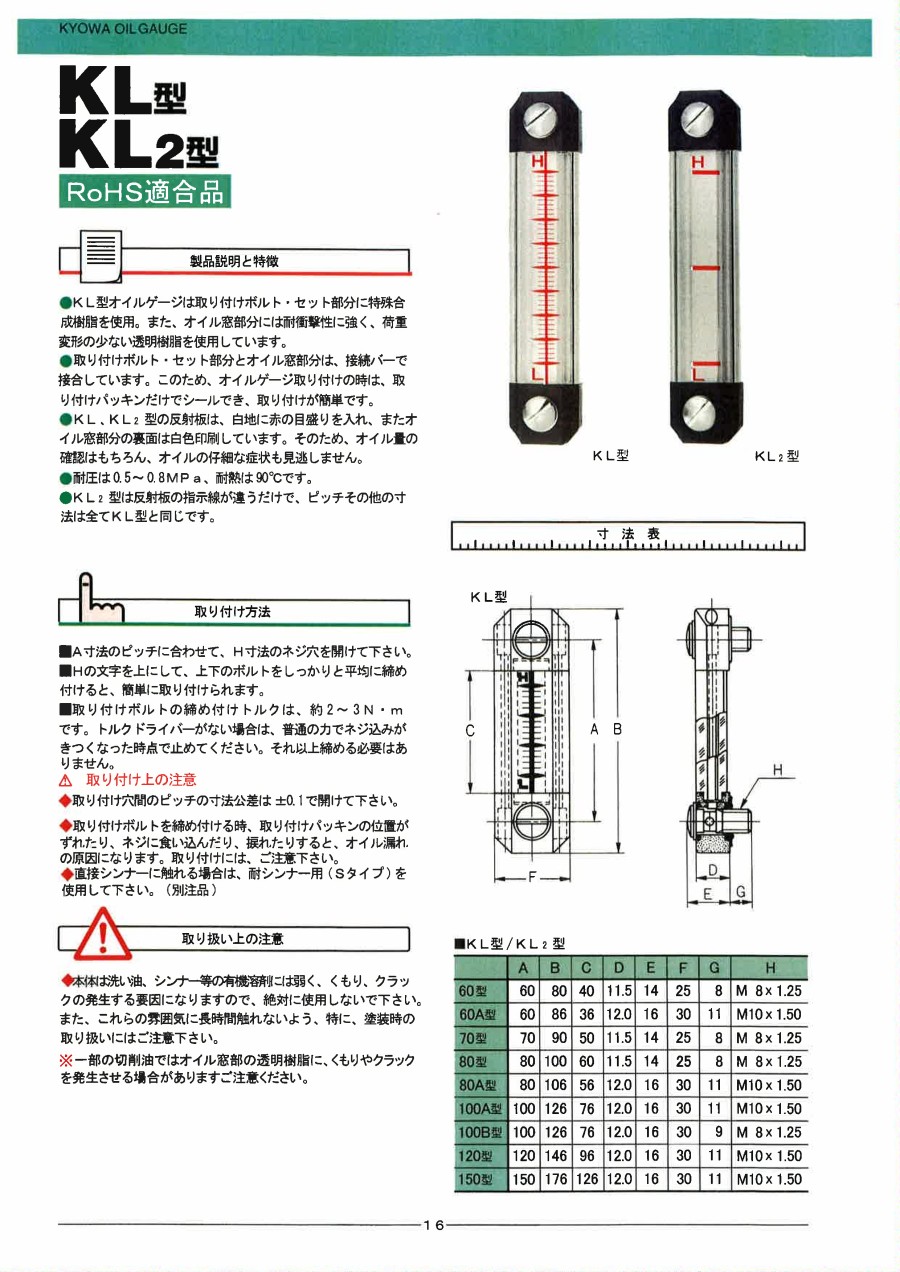

長型オイルゲージ 一般用 KL・KL2型

外形図

KL型

規格表

使用例

取り付け方法

• A寸法のピッチに合わせて、H寸法のネジ穴を開けて下さい。
• Hの文字を上にして、上下のボルトをしっかりと平均に締め付けると、簡単に取り付けられます。
• 取り付けボルトの締め付けトルクは、約2～3N・mです。トルクドライバーがない場合は、普通の力でネジ込みがきつくなった時点で止めてください。それ以上締める必要はありません。

注意・禁止事項

注意・禁止事項

• 取り付け穴間のピッチの寸法公差は±0.1で開けて下さい。
• 取り付けボルトを締め付ける時、取り付けパッキンの位置がずれたり、ネジに食い込んだり、捩れたりすると、オイル漏れの原因になります。取り付けには、ご注意下さい。
• 直接シンナーに触れる場合は、耐シンナー用（Sタイプ）を使用して下さい。（別注品）

注意・禁止事項

• 本体は洗い油、シンナー等の有機溶剤には弱く、くもり、クラックの発生する要因になりますので、絶対に使用しないで下さい。また、これらの雰囲気に長時間触れないよう、特に、塗装時の取り扱いにはご注意下さい。

※一部の切削油ではオイル窓部の透明樹脂に、くもりやクラックを発生させる場合があります。ご注意ください。
