メカニカル部品技術窓口
丸型オイルゲージ 一般用 ネジ式 KDS型
- 通常単価(税別)
- 1,597円～2,997円
- 税込単価
- 1,757円～3,297円
【特長】・取り付けボルト自体が油の流通作用を行いますので、使用になる製品本体に...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報

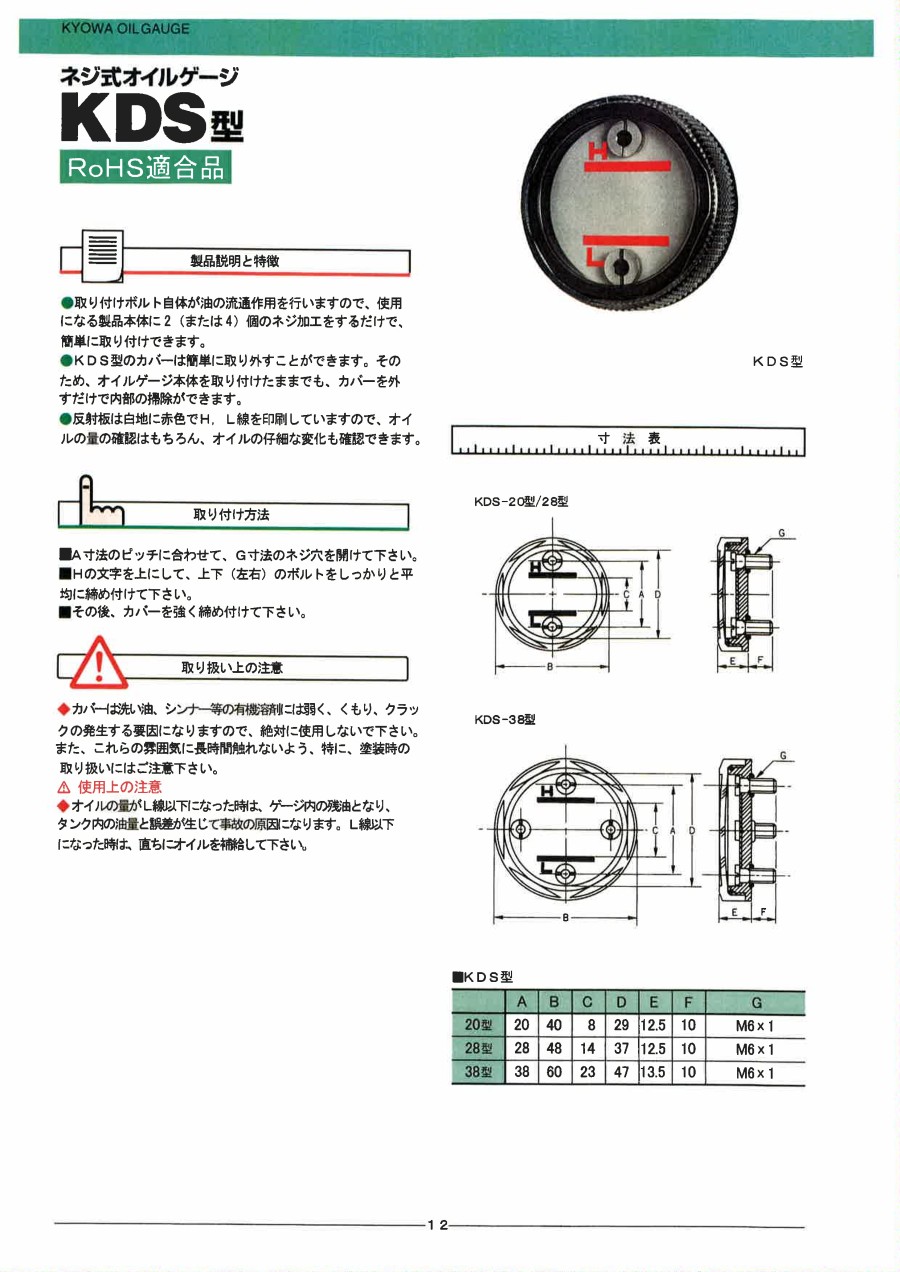

外形図
KDS-20型／28型
KDS-38型
規格表
使用例
取り付け方法
- A寸法のピッチに合わせて、G寸法のネジ穴を開けて下さい。
- Hの文字を上にして、上下（左右）のボルトをしっかりと平均に締め付けて下さい。
- その後、カバーを強く締め付けて下さい。
注意・禁止事項
注意・禁止事項
カバーは洗い油、シンナー等の有機溶剤には弱く、くもり、クラックの発生する要因になりますので、絶対に使用しないで下さい。また、これらの雰囲気に長時間触れないよう、特に、塗装時の取り扱いにはご注意下さい。
使用上の注意
オイルの量がL線以下になった時は、ゲージ内の残油となり、タンク内の油量と誤差が生じて事故の原因になります。L線以下になった時は、直ちにオイルを補給してください。
詳細情報
基本情報
【特長】
・取り付けボルト自体が油の流通作用を行いますので、使用になる製品本体に2（または4）個のネジ加工をするだけで、簡単に取り付けできます
・KDS型のカバーは簡単に取り外すことができます
・オイルゲージ本体を取り付けたままでも、カバーを外すだけで内部の掃除ができます
・反射板は白地に赤色でH、L線を印刷していますので、オイルの量の確認はもちろん、オイルの仔細な変化も確認できます
丸型オイルゲージ 一般用 ネジ式 KDS型のレビュー
工作機械に使用しています
4
4.02021/05/26
顧客から設計を含めて受注し製作している工作機械のオイルタンクのハイ・ローゲージとして使用しています。この商品自体は、顧客...もっと読む
0人が参考にしています。
