メカニカル部品技術窓口
丸型オイルゲージ 一般用 ネジ付
- 通常単価(税別)
- 558円～1,224円
- 税込単価
- 614円～1,346円
ネジ込み式でシール部分にOリングを使用しています。本体は耐衝撃性に強く、透明度...
詳細情報を確認する
未確定：候補が9型番あります。

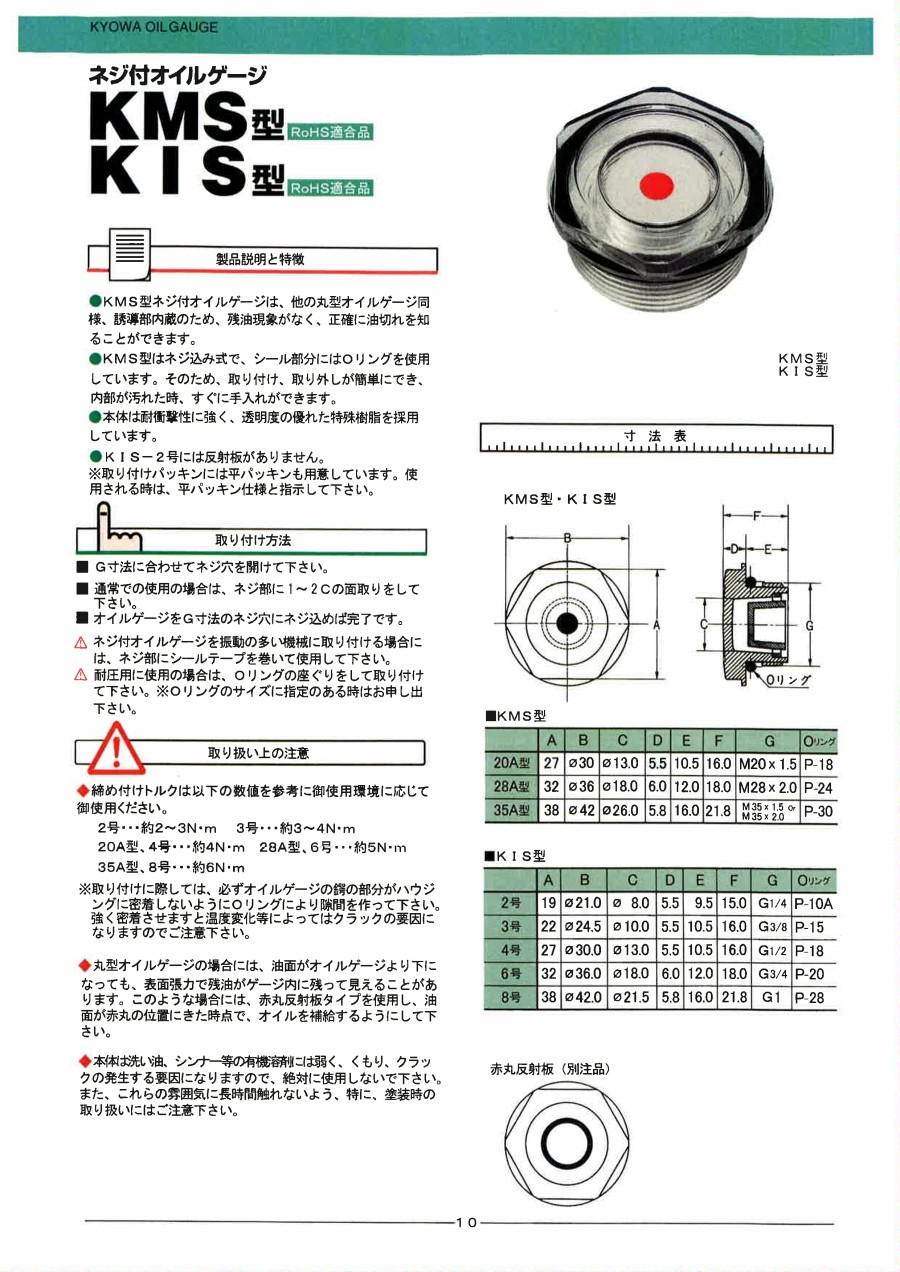

商品情報
外形図
規格表
KMS型
KIS型
使用例
取り付け方法
- G寸法に合わせてネジ穴を開けて下さい。
- 通常での使用の場合は、ネジ部に1～2Cの面取りをして下さい。
- オイルゲージをG寸法のネジ穴にネジ込めば完了です。
- ネジ付オイルゲージを振動の多い機械に取り付ける場合には、ネジ部にシールテープを巻いて使用して下さい。
- 耐圧用に使用の場合は、Oリングの座ぐりをして取り付けて下さい。
注意・禁止事項
注意・禁止事項
- 締め付けトルクは以下の数値を参考に御使用環境に応じて御使用ください。
2号・・・約2～3N・m 3号・・・約3～4N・m
20A型、4号・・・約4N・m 28A型、6号・・・約5N・m
35A型、8号・・・ 約6N・m
※取り付けに際しては、必ずオイルゲージの鍔の部分がハウジングに密着しないようにOリングにより隙間を作って下さい。強く密着させますと温度変化等によってはクラックの要因になりますのでご注意下さい。 - 丸型オイルゲージの場合には、油面がオイルゲージより下になっても、表面張力で残油がゲージ内に残って見えることがあります。このような場合には、赤丸反射板タイプを使用し、油面が赤丸の位置にきた時点で、オイルを補給するようにして下さい。
- 本体は洗い油、シンナー等の有機溶剤には弱く、くもり、クラックの発生する要因になりますので、絶対に使用しないで下さい。また、これらの雰囲気に長時間触れないよう、特に、塗装時の取り扱いにはご注意下さい。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 在庫品1日目当日出荷可能 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
768円 ( 845円 ) | 在庫品1日目当日出荷可能 |
878円 ( 966円 ) | 在庫品1日目当日出荷可能 |
568円 ( 625円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
1,224円 ( 1,346円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ネジ込み式でシール部分にOリングを使用しています。本体は耐衝撃性に強く、透明度の優れた特殊樹脂を採用。
オイルゲージに残油誘導部を内蔵し正確に油切れを知らせます。
【特長】
・KMS型ネジ付オイルゲージは、他の丸型オイルゲージ同様、誘導部内蔵のため、残油現象がなく、正確に油切れを知ることができます。
・KMS型はネジ込み式で、シール部分にはOリングを使用しています。
・そのため、取り付け、取り外しが簡単にでき、内部が汚れた時、すぐに手入れができます。
・KIS-2号には反射板がありません。
・取り付けパッキンには平パッキンも用意しています。
・使用されるときは、平パッキン使用と指示してください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
丸型オイルゲージ 一般用 ネジ付のレビュー
モーターの油面管理
5
5.02018/11/06
モーターの油面管理に使用しました。このサイズの製品はなかなか通販サイトに無く少数から購入できるのでかなり重宝しました。
1人が参考にしています。
コンプレッサーのオイルゲージ交換
5
5.02019/06/28
上記コンプレッサーのオイル漏れ修理交換の為、入手しました。
思っていた通りで、バッチリでした。有難うございました。
0人が参考にしています。
コンプレッサーの修理
5
5.02019/04/21
コンプレッサーのオイル窓が経年劣化で割れたので交換しました。
価格も安く特に品質も問題ないです。
0人が参考にしています。
