クロダニューマティクス

ハイロータ／標準形 PRNシリーズ

ハイロータ／標準形 PRNシリーズ

ご注意

  • 出力実効トルクは、供給圧力によって数値が変わりますので、カタログをご参照ください。
未確定：候補が20型番あります。
数量：

商品情報

外形図

基本形

ハイロータ／標準形 PRNシリーズ 外形図

製品仕様

ハイロータ／標準形 PRNシリーズ 製品仕様01

注）

  • 最高使用頻度は供給圧力0.5MPa（無負荷状態のとき）。
  • 許容エネルギーはハイロータのシャフトが許容できる慣性エネルギーで次のように計算してください。
    〔許容エネルギー〕≧1/2 Iω2×10-1（mJ） I：負荷の慣性モーメント（kg・cm2） ω：負荷の平均角度速ω=θ/t（rad/s）
    上式を満足しない場合シャフト折れなどの不具合を生じることがあります。
  • キー溝付のハイロータにはキーが添付されています。

規格表

ハイロータ／標準形 PRNシリーズ 規格表

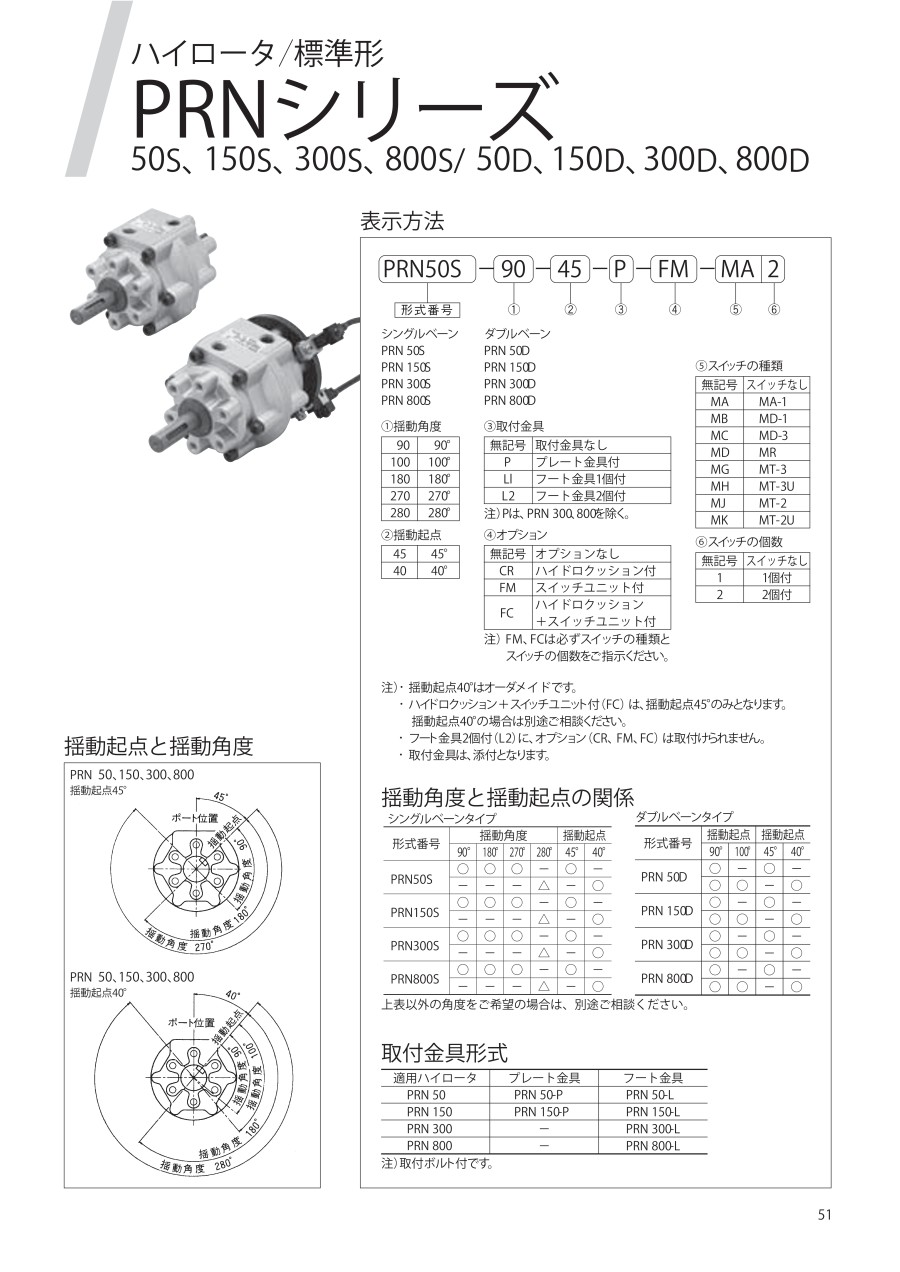

選定サポート情報

ハイロータ／標準形 PRNシリーズ 選定サポート情報

注）

  • ハイドロクッション+スイッチユニット付（FC）は、揺動起点45°のみとなります。
  • フート金具2個付（L2）に、オプション（CR、FM、FC）は取付けられません。
  • 取付金具は、添付となります。

型番リスト

表示件数
  • 1
    • 型番
    PRN50D-90-45
    PRN50S-90-45
    PRN50S-180-45
    PRN50S-270-45
    PRN50S-280-40
    PRN150D-100-40
    PRN150S-90-45
    PRN150S-180-45
    PRN150S-270-45
    PRN150S-280-40
    PRN300D-90-45
    PRN300D-100-40
    PRN300S-180-45
    PRN300S-270-45
    PRN300S-280-40
    PRN800D-90-45
    PRN800D-100-40
    PRN800S-180-45
    PRN800S-270-45
    PRN800S-280-40

    揺動角度

    トルク

    (N・m)

    作動方式

    許容運動エネルギー

    (J)

    ポートサイズ

    搖動起点

    出力（実効トルク）

    (N・cm)

    取付金具

    ハイドロクッション

    スイッチユニット

    スイッチの種類

    スイッチの個数

    		最小発注数量
    90°
    3～6未満 / 6～10未満 / 10～20未満 / 20～50未満
    ダブルベーン
    0.01～0.1未満
    Rc1/8
    45°
    2250
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    90°
    1～3未満 / 3～6未満 / 6～10未満 / 10～20未満
    シングルベーン
    0.01～0.1未満
    Rc1/8
    45°
    1060
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    180°
    1～3未満 / 3～6未満 / 6～10未満 / 10～20未満
    シングルベーン
    0.01～0.1未満
    Rc1/8
    45°
    1060
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    270°
    1～3未満 / 3～6未満 / 6～10未満 / 10～20未満
    シングルベーン
    0.01～0.1未満
    Rc1/8
    45°
    1060
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    280°
    1～3未満 / 3～6未満 / 6～10未満 / 10～20未満
    シングルベーン
    0.01～0.1未満
    Rc1/8
    40°
    1060
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    100°
    10～20未満 / 20～50未満 / 50～100未満
    ダブルベーン
    0.1～1未満
    Rc1/4
    40°
    6900
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    90°
    3～6未満 / 6～10未満 / 10～20未満 / 20～50未満
    シングルベーン
    0.1～1未満
    Rc1/4
    45°
    3050
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    180°
    3～6未満 / 6～10未満 / 10～20未満 / 20～50未満
    シングルベーン
    0.1～1未満
    Rc1/4
    45°
    3050
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    270°
    3～6未満 / 6～10未満 / 10～20未満 / 20～50未満
    シングルベーン
    0.1～1未満
    Rc1/4
    45°
    3050
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    280°
    3～6未満 / 6～10未満 / 10～20未満 / 20～50未満
    シングルベーン
    0.1～1未満
    Rc1/4
    40°
    3050
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    90°
    20～50未満 / 50～100未満 / 100～
    ダブルベーン
    1～50未満
    Rc3/8
    45°
    13700
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    100°
    20～50未満 / 50～100未満 / 100～
    ダブルベーン
    1～50未満
    Rc3/8
    40°
    13700
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    180°
    10～20未満 / 20～50未満 / 50～100未満
    シングルベーン
    1～50未満
    Rc3/8
    45°
    5750
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    270°
    10～20未満 / 20～50未満 / 50～100未満
    シングルベーン
    1～50未満
    Rc3/8
    45°
    5750
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    280°
    10～20未満 / 20～50未満 / 50～100未満
    シングルベーン
    1～50未満
    Rc3/8
    40°
    5750
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    90°
    50～100未満 / 100～
    ダブルベーン
    1～50未満
    Rc1/2
    45°
    41100
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    100°
    50～100未満 / 100～
    ダブルベーン
    1～50未満
    Rc1/2
    40°
    41100
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    180°
    20～50未満 / 50～100未満 / 100～
    シングルベーン
    1～50未満
    Rc1/2
    45°
    20500
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    270°
    20～50未満 / 50～100未満 / 100～
    シングルベーン
    1～50未満
    Rc1/2
    45°
    20500
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    280°
    20～50未満 / 50～100未満 / 100～
    シングルベーン
    1～50未満
    Rc1/2
    40°
    20500
    なし
    なし
    なし
    スイッチなし
    スイッチなし
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,212円
    ( 50,833円 )
    4日目
    58,062円
    ( 63,868円 )
    4日目
    34,924円
    ( 38,416円 )
    4日目
    36,414円
    ( 40,055円 )
    4日目
    43,885円
    ( 48,274円 )
    4日目
    67,379円
    ( 74,117円 )
    4日目
    49,505円
    ( 54,456円 )
    4日目
    52,969円
    ( 58,266円 )
    4日目
    43,676円
    ( 48,044円 )
    4日目
    55,091円
    ( 60,600円 )
    4日目
    100,841円
    ( 110,925円 )
    4日目
    105,374円
    ( 115,911円 )
    4日目
    96,807円
    ( 106,488円 )
    4日目
    76,761円
    ( 84,437円 )
    4日目
    98,735円
    ( 108,609円 )
    4日目
    187,541円
    ( 206,295円 )
    6日目
    161,495円
    ( 177,645円 )
    4日目
    180,263円
    ( 198,289円 )
    4日目
    155,882円
    ( 171,470円 )
    4日目
    180,263円
    ( 198,289円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ボディに設けられた取付穴を使用して、自由にどの方向からも取付け可能なフレキシブルマウントタイプのハイロータです。

    ご注意

    • 出力実効トルクは、供給圧力によって数値が変わりますので、カタログをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
