ワシノ機器

砲金製サイトグラス GMBCS/GBMBCS

カタログ |

通常単価(税別): 11,887円～71,944円

税込単価: 13,076円～79,138円

通常出荷日：5日目～11日目

透視式とボール式から、用途に合わせて選択可能です。【特長】・流体の渦や気泡などで流れを確認します。・比...

よく一緒に見られています

ワシノ機器

通常出荷日：在庫品1日目

よく一緒に見られています

ワシノ機器

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

GBMBCS

GMBCS

製品仕様

型式	GBMBCS	GMBCS
接続	ねじ込みRc（PT）	ねじ込みRc（PT）
最高使用圧力	0.98MPa・G（10kgf/cm²・G）	0.98MPa・G（10kgf/cm²・G）
最高使用温度	85℃	110℃

※ガラスは消耗品です。定期的に点検の上、お取り替えください。

材質

型式	本体
GBMBCS	CAC406（青銅鋳物）
GMBCS	CAC406（青銅鋳物）

規格表

GBMBCS

GMBCS

使用例

サイトグラスの配管使用例（流れ方向）

ボール式

透視式

型番リスト

表示件数

型番

種類

呼び径

最高使用温度

(℃)

最小発注数量

ボール式	1/4B(8A)	85	1個
ボール式	3/8B(10A)	85	1個
ボール式	1/2B(15A)	85	1個
ボール式	3/4B(20A)	85	1個
ボール式	1B(25A)	85	1個
ボール式	1 1/4B(32A)	85	1個
ボール式	1 1/2B(40A)	85	1個
ボール式	2B(50A)	85	1個
透視式	1/4B(8A)	110	1個

通常単価(税別) (税込単価)	通常出荷日

12,854円 ( 14,139円 )	9日目
12,854円 ( 14,139円 )	9日目
15,173円 ( 16,690円 )	5日目
17,250円 ( 18,975円 )	5日目
21,241円 ( 23,365円 )	5日目
41,599円 ( 45,759円 )	5日目
45,772円 ( 50,349円 )	5日目
71,944円 ( 79,138円 )	5日目
11,887円 ( 13,076円 )	11日目

詳細情報

基本情報

基本情報

透視式とボール式から、用途に合わせて選択可能です。
【特長】
・流体の渦や気泡などで流れを確認します。
・比重の異なる数個のボールを組み込んだものです。ボールの浮遊によって流体の流れを目視できます。

カタログ

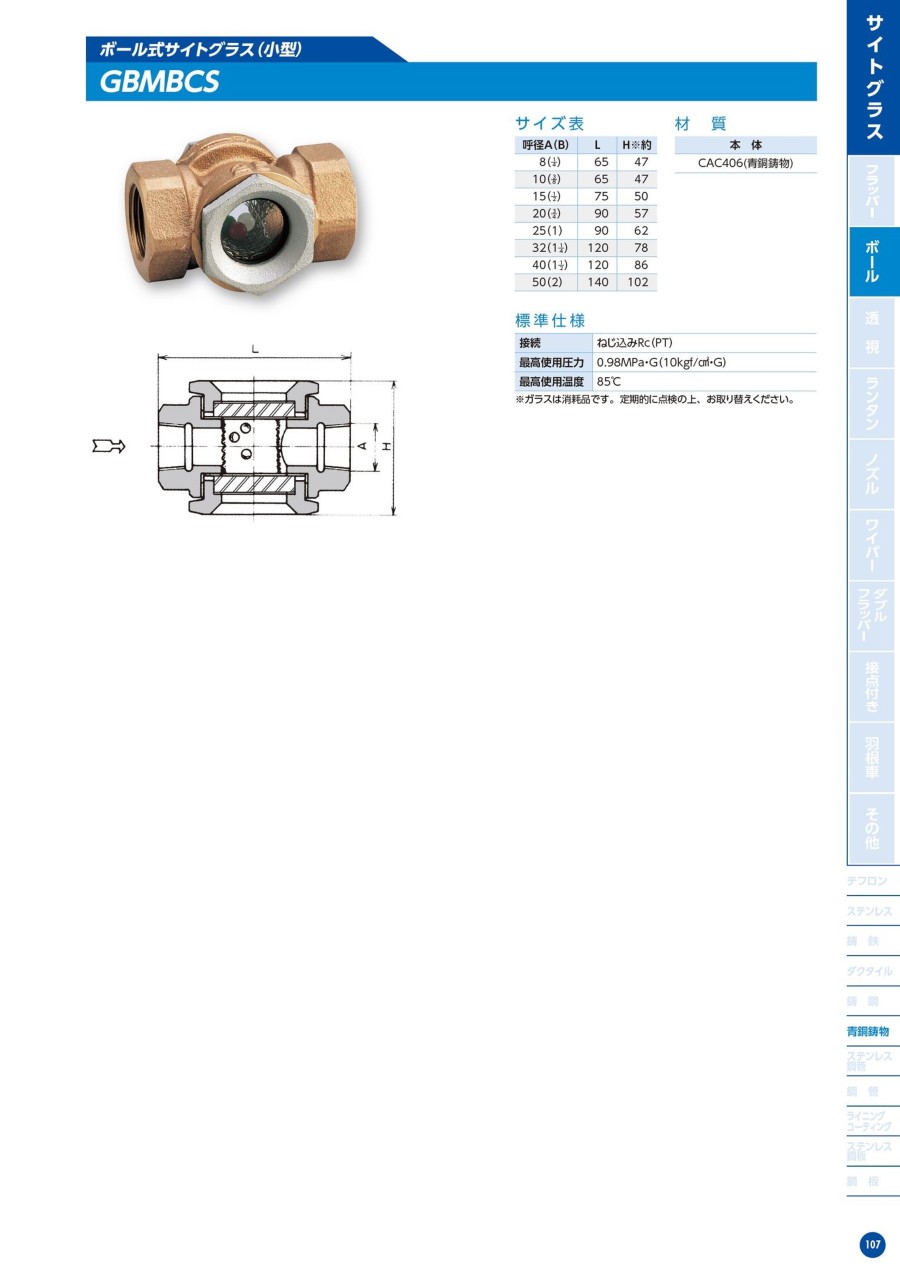

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
