ワシノ機器

透視式サイトグラス GAF

カタログ |

通常単価(税別): 22,938円～714,178円

税込単価: 25,232円～785,596円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：在庫品1日目

内部が空洞になっています。流体の色や流れの状況を肉眼で判別できます。液体に使用...

種類
透視式
使用流体
水 / 空気
接続
フランジ形(JIS 10K-FF)
本体材質
FC200(鋳鉄)

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

15A～50A

65A～250A

製品仕様

型式	本体	接続	最高使用圧力	最高使用温度
GAF	FC200（鋳鉄）	フランジ形（JIS 10 K-FF）	0.98MPa・G（10kgf/cm²・G）	150℃

規格表

※最高使用圧力は、150A=0.74MPa・G（7.5kgf/cm²・G） 200A=0.44MPa・G（4.5kgf/cm²・G）となります。

使用例

サイトグラスの配管使用例（流れ方向）

注意・禁止事項

注意事項

※ガラスは消耗品です。定用的に点検の上、お取り替えください。

型番リスト

表示件数

型番

呼び径

最高使用温度

(℃)

最高使用圧力

(MPa・G)

最小発注数量

1/2B(15A)	-	0.98	1個
3/4B(20A)	150	0.98	1個
1B(25A)	150	0.98	1個
1 1/4B(32A)	150	0.98	1個
1 1/2B(40A)	150	0.98	1個
2B(50A)	150	0.98	1個
2 1/2B(65A)	150	0.98	1個
3B(80A)	150	0.98	1個
4B(100A)	150	0.98	1個
8B(200A)	150	0.44	1個

通常単価(税別) (税込単価)	通常出荷日

23,507円 ( 25,858円 )	5日目
22,938円 ( 25,232円 )	7日目
27,918円 ( 30,710円 )	5日目
37,079円 ( 40,787円 )	5日目
34,571円 ( 38,028円 )	5日目
40,193円 ( 44,212円 )	5日目
91,604円 ( 100,764円 )	5日目
94,430円 ( 103,873円 )	5日目
145,693円 ( 160,262円 )	5日目
714,178円 ( 785,596円 )	5日目

詳細情報

基本情報

基本情報

内部が空洞になっています。流体の色や流れの状況を肉眼で判別できます。液体に使用すれば。レベルゲージの代用をします。
【特長】
・流体の渦や気泡などで流れを確認します。

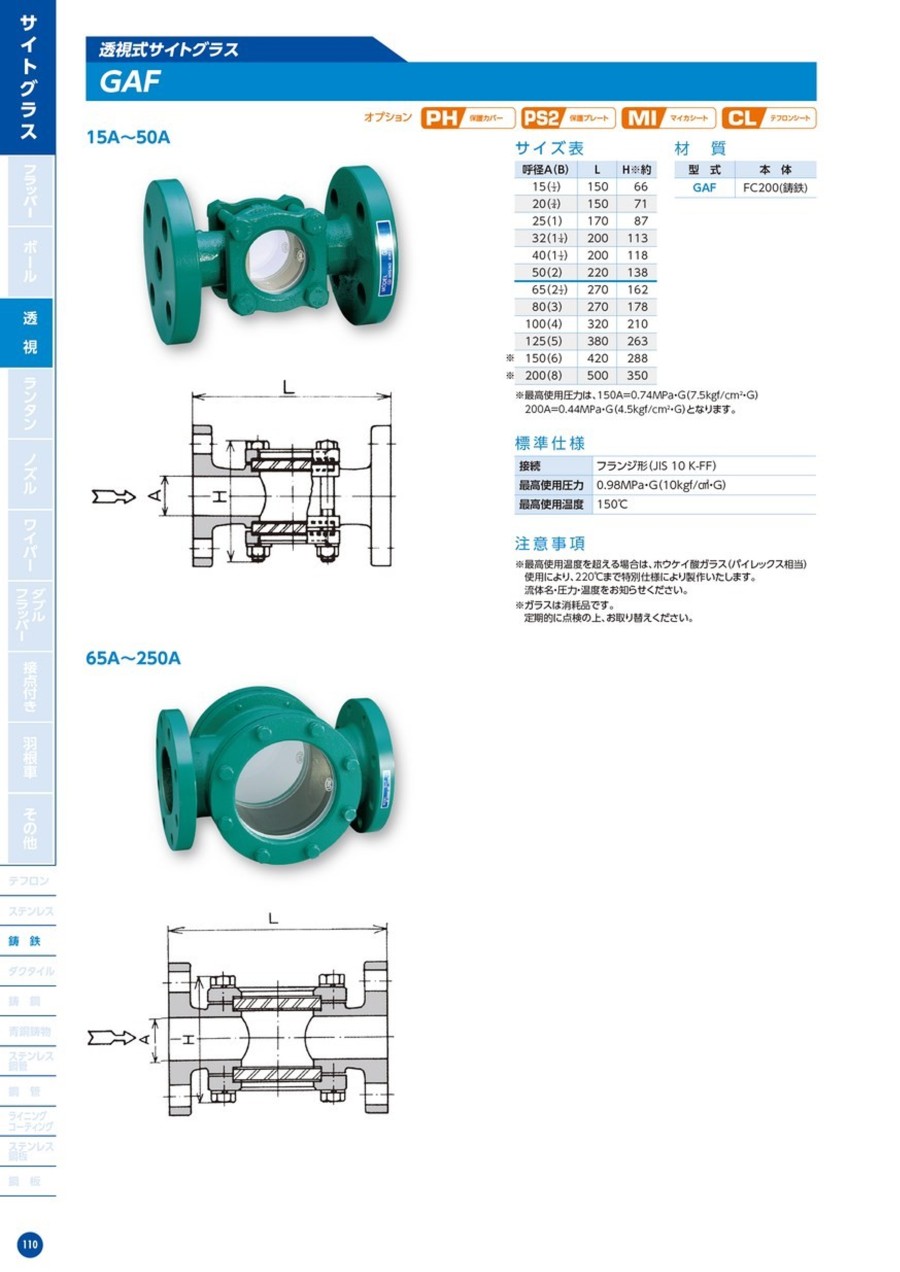

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
