ワシノ機器

鋳鉄製Y形ストレーナ YF

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 10,022円～83,020円特別価格

税込単価: 11,024円～91,322円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：在庫品1日目

流れにやさしい鋳造製ストレーナ。一体成形品でコンパクト設計。【特長】・ストレー...

使用流体
水 / 空気
形状
Y形
本体材質
FC200(鋳鉄)
供給側接続種類
フランジ形(JIS 10K-FF)
制御側接続種類
フランジ形(JIS 10K-FF)
最高使用圧力(※カタログ表記の「MPa・G」から「MPa」に換算しています) (MPa)
1.08
最高使用温度 (℃)
120
最高使用圧力 (Mpa・G)
0.98

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が45型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

10A～50A

65A～350A

製品仕様

接続	フランジ形（JIS 10K-FF）
最高使用圧力	0.98MPa・G（10kgf/cm²・G）
最高使用温度	120℃

材質

型式	本体	スクリーン
YF	FC200（鋳鉄）	SUS304（ステンレス）

規格表

性能・試験情報

ストレーナ・圧力損失図表

Y形ストレーナ（標準型）
流体＝水
スクリーン＝40メッシュ
※圧力損失値は、20～100メッシュの間ではそれほど差はありません。
100メッシュで約10%程度大きくなります。

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	スクリーン　内網	最小発注数量

1/2B(15A)	1/2B(15A)	40メッシュ(標準)	1個
3/4B(20A)	3/4B(20A)	40メッシュ(標準)	1個
1/2B(15A)	1/2B(15A)	20メッシュ	1個
3/4B(20A)	3/4B(20A)	20メッシュ	1個
1B(25A)	1B(25A)	20メッシュ	1個
1 1/4B(32A)	1 1/4B(32A)	20メッシュ	1個
1 1/2B(40A)	1 1/2B(40A)	20メッシュ	1個
2B(50A)	2B(50A)	20メッシュ	1個
2 1/2B(65A)	2 1/2B(65A)	20メッシュ	1個
3B(80A)	3B(80A)	20メッシュ	1個
4B(100A)	4B(100A)	20メッシュ	1個
1B(25A)	1B(25A)	40メッシュ(標準)	1個
1 1/4B(32A)	1 1/4B(32A)	40メッシュ(標準)	1個
1 1/2B(40A)	1 1/2B(40A)	40メッシュ(標準)	1個
2B(50A)	2B(50A)	40メッシュ(標準)	1個
1/2B(15A)	1/2B(15A)	60メッシュ	1個
3/4B(20A)	3/4B(20A)	60メッシュ	1個
1B(25A)	1B(25A)	60メッシュ	1個
1 1/4B(32A)	1 1/4B(32A)	60メッシュ	1個
1 1/2B(40A)	1 1/2B(40A)	60メッシュ	1個
2B(50A)	2B(50A)	60メッシュ	1個
2 1/2B(65A)	2 1/2B(65A)	60メッシュ	1個
3B(80A)	3B(80A)	60メッシュ	1個
4B(100A)	4B(100A)	60メッシュ	1個
2 1/2B(65A)	2 1/2B(65A)	40メッシュ(標準)	1個
3B(80A)	3B(80A)	40メッシュ(標準)	1個
1/2B(15A)	1/2B(15A)	80メッシュ	1個
3/4B(20A)	3/4B(20A)	80メッシュ	1個
1B(25A)	1B(25A)	80メッシュ	1個
1 1/4B(32A)	1 1/4B(32A)	80メッシュ	1個
1 1/2B(40A)	1 1/2B(40A)	80メッシュ	1個
2B(50A)	2B(50A)	80メッシュ	1個
2 1/2B(65A)	2 1/2B(65A)	80メッシュ	1個
3B(80A)	3B(80A)	80メッシュ	1個
4B(100A)	4B(100A)	80メッシュ	1個
4B(100A)	4B(100A)	40メッシュ(標準)	1個
1/2B(15A)	1/2B(15A)	100メッシュ	1個
3/4B(20A)	3/4B(20A)	100メッシュ	1個
1B(25A)	1B(25A)	100メッシュ	1個
1 1/4B(32A)	1 1/4B(32A)	100メッシュ	1個
1 1/2B(40A)	1 1/2B(40A)	100メッシュ	1個
2B(50A)	2B(50A)	100メッシュ	1個
2 1/2B(65A)	2 1/2B(65A)	100メッシュ	1個
3B(80A)	3B(80A)	100メッシュ	1個
4B(100A)	4B(100A)	100メッシュ	1個

通常単価(税別) (税込単価)	通常出荷日

10,022円 ( 11,024円 )	7日目
10,830円 ( 11,913円 )	7日目
11,169円 ( 12,286円 )	11日目
12,172円 ( 13,389円 )	11日目
17,063円15,697円 ( 17,267円 )	11日目
17,954円 ( 19,749円 )	11日目
21,607円 ( 23,768円 )	11日目
28,533円26,250円 ( 28,875円 )	11日目
50,040円45,036円 ( 49,540円 )	11日目
55,775円50,197円 ( 55,217円 )	11日目
83,020円74,718円 ( 82,190円 )	11日目
12,406円 ( 13,647円 )	7日目
20,048円 ( 22,053円 )	7日目
24,698円22,228円 ( 24,451円 )	7日目
27,099円24,931円 ( 27,424円 )	7日目
11,169円 ( 12,286円 )	11日目
12,172円 ( 13,389円 )	11日目
17,063円15,697円 ( 17,267円 )	11日目
17,954円 ( 19,749円 )	11日目
24,231円 ( 26,654円 )	11日目
28,533円26,250円 ( 28,875円 )	11日目
50,040円45,036円 ( 49,540円 )	11日目
55,775円50,197円 ( 55,217円 )	11日目
83,020円74,718円 ( 82,190円 )	11日目
38,650円 ( 42,515円 )	7日目
53,772円48,394円 ( 53,233円 )	7日目
11,169円 ( 12,286円 )	11日目
12,172円 ( 13,389円 )	11日目
17,063円15,697円 ( 17,267円 )	11日目
17,954円 ( 19,749円 )	11日目
24,231円22,292円 ( 24,521円 )	11日目
28,533円26,250円 ( 28,875円 )	11日目
50,040円45,036円 ( 49,540円 )	11日目
55,775円50,197円 ( 55,217円 )	11日目
83,020円74,718円 ( 82,190円 )	11日目
71,616円 ( 78,778円 )	7日目
11,169円 ( 12,286円 )	11日目
12,172円 ( 13,389円 )	11日目
17,063円15,697円 ( 17,267円 )	11日目
17,954円 ( 19,749円 )	11日目
21,607円 ( 23,768円 )	11日目
28,533円26,250円 ( 28,875円 )	11日目
50,040円45,036円 ( 49,540円 )	11日目
55,775円50,197円 ( 55,217円 )	11日目
83,020円74,718円 ( 82,190円 )	11日目

詳細情報

基本情報

基本情報

流れにやさしい鋳造製ストレーナ。一体成形品でコンパクト設計。
【特長】
・ストレーナはボディにふくらみを持たせております。
・流線形のボディによりスクリーンを有効に活用でき、圧力損失が少ない構造です。
・水平配管は元より、縦配管（上→下）での使用も可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

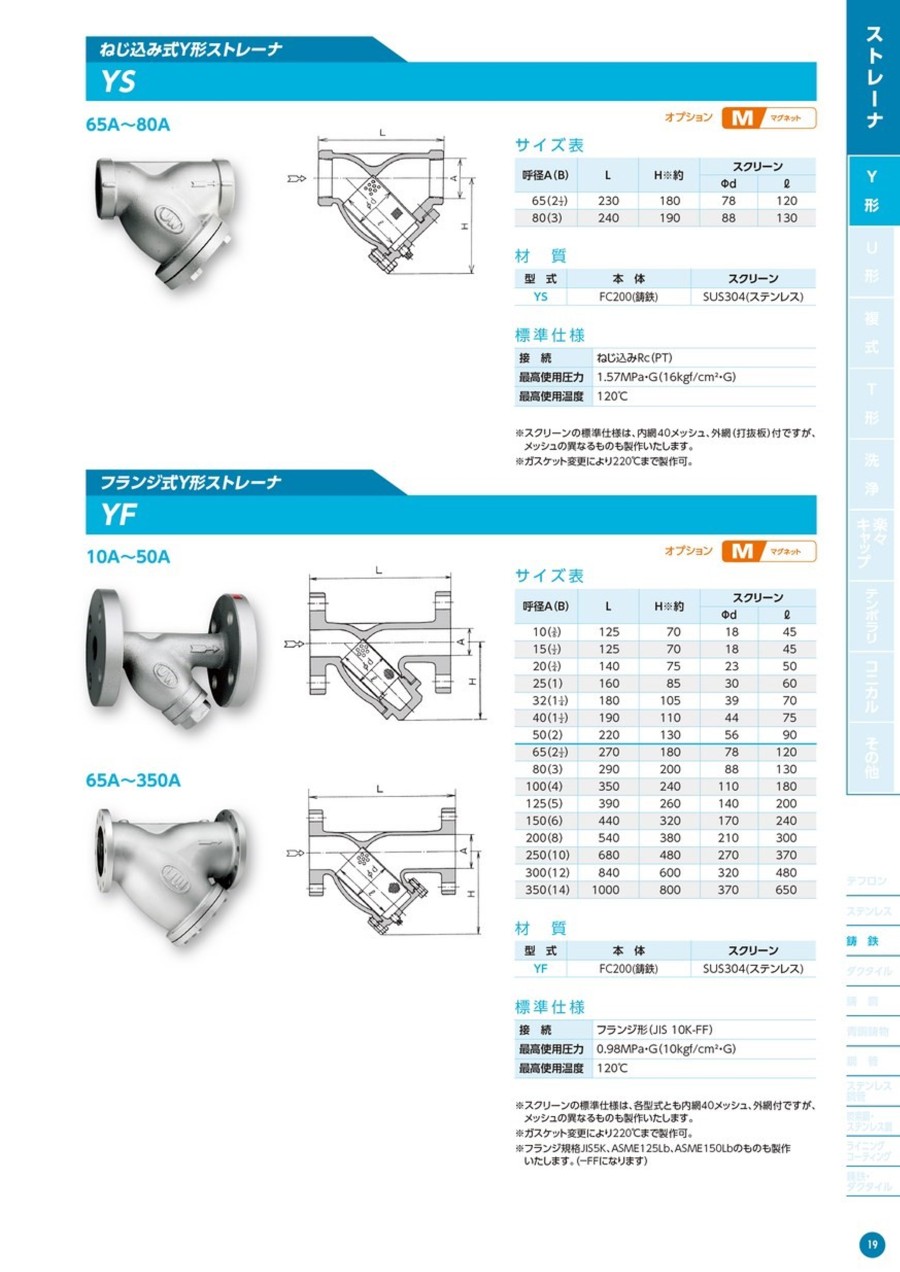

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
