ワシノ機器

ボール式サイトグラス GKBF／GBAF

カタログ |

通常単価(税別): 34,050円～380,226円

税込単価: 37,455円～418,249円

通常出荷日：5日目～8日目

比重の異なる数個のボールを組み込んだものです。ボールの浮遊によって流体の流れを目視できます。

よく一緒に見られています

ワシノ機器

通常出荷日：5 日目～

よく一緒に見られています

ワシノ機器

通常出荷日：5 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

15A～50A

65A～200A

製品仕様

接続	フランジ形（JIS 10 K-FF）
最高使用圧力	0.98MPa・G（10kgf/cm²・G）
最高使用温度	85℃

材質

型式	本体
GKBF	FC200（鋳鉄）
GBAF	FC200（鋳鉄）

規格表

※GKBFは15A～50Aまでです。
※GBAFはネット式です。
※最高使用圧力は、150A＝0.74MPa・G（7.5kgf/cm²・G）
200A＝0.44MPa・G（4.5kgf/cm²・G）となります。

使用例

サイトグラスの配管使用例（流れ方向）

ボール式

注意・禁止事項

※ 流量が多い（水で常用流速2m/sを超える）場合はフラッパー式をお勧めします。又ボールは消耗品ですので流量、温度により磨耗が著しい場合がありますのでご留意ください。
※ ガラスは消耗品です。
定期的に点検の上、お取り替えください。
※ ボールの材質
赤/緑はアクリル白はポリプロピレン

型番リスト

表示件数

型番

呼び径	最小発注数量

2 1/2B(65A)	1個
3B(80A)	1個
4B(100A)	1個
5B(125A)	1個
1B(25A)	1個
1 1/4B(32A)	1個
1 1/2B(40A)	1個
2B(50A)	1個

通常単価(税別) (税込単価)	通常出荷日

95,359円 ( 104,895円 )	7日目
99,237円 ( 109,161円 )	8日目
158,124円 ( 173,936円 )	7日目
380,226円 ( 418,249円 )	7日目
34,050円 ( 37,455円 )	7日目
41,441円 ( 45,585円 )	7日目
43,015円 ( 47,317円 )	7日目
51,497円 ( 56,647円 )	5日目

詳細情報

基本情報

基本情報

比重の異なる数個のボールを組み込んだものです。ボールの浮遊によって流体の流れを目視できます。

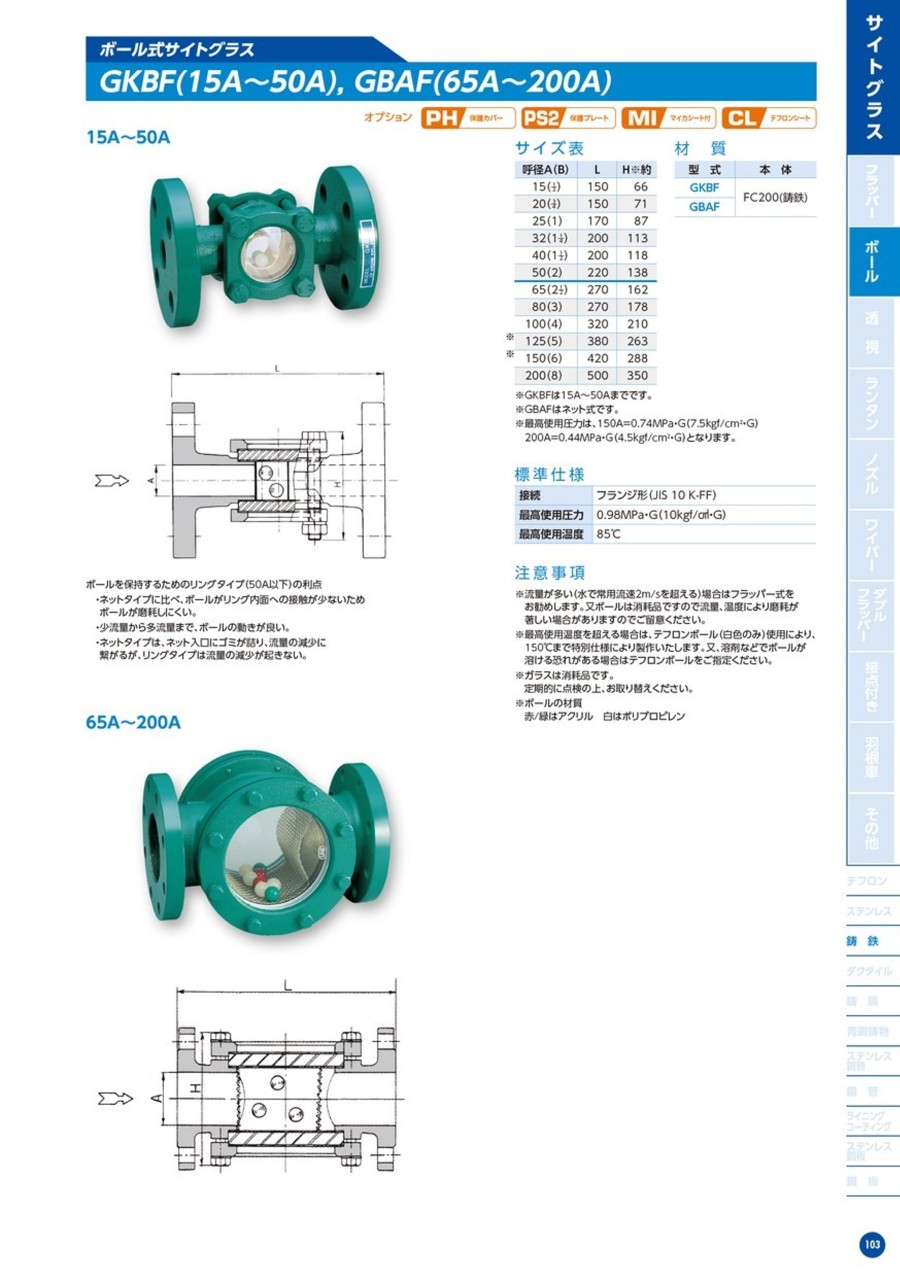

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
