ワシノ機器

フラッパー式サイトグラス GFAF

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 27,195円～51,497円特別価格

税込単価: 29,915円～56,647円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：7 日目

スプリングで押さえられたフラッパー（金属プレート）が流れに応じて動き、それによ...

種類
フラッパー式
使用流体
水 / 空気
接続
フランジ形(JIS 10K-FF)
本体材質
FC200(鋳鉄)
最高使用温度 (℃)
150
最高使用圧力 (MPa・G)
0.98

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

15A～50A

65A～200A

製品仕様

接続	フランジ形（JIS 10 K-FF）
最高使用圧力	0.98MPa・G（10kgf/cm²・G）
最高使用温度	150℃

材質

型式	本体
GFAF	FC200（鋳鉄）

規格表

※最高使用圧力は、150A=0.74MPa・G（7.5kgf/cm²・G）
200A=0.44MPa・G（4.5kgf/cm²・G）となります。
※125A（5B）以上は、ガラス目盛はありません。

使用例

サイトグラスの配管使用例（流れ方向）

フラッパー式

注意・禁止事項

※ ガラスは消耗品です。
定期的に点検の上、お取り替えください。

型番リスト

表示件数

型番

呼び径	最小発注数量

1/2B(15A)	1個
3/4B(20A)	1個
1B(25A)	1個
1 1/4B(32A)	1個
1 1/2B(40A)	1個
2B(50A)	1個

通常単価(税別) (税込単価)	通常出荷日

27,195円25,019円 ( 27,521円 )	7日目
27,385円 ( 30,124円 )	7日目
34,050円 ( 37,455円 )	7日目
41,441円38,125円 ( 41,938円 )	7日目
43,015円39,573円 ( 43,530円 )	7日目
51,497円46,347円 ( 50,982円 )	7日目

詳細情報

基本情報

基本情報

スプリングで押さえられたフラッパー（金属プレート）が流れに応じて動き、それによって流体の流れを目視できます。
【特長】
・フラッパーの開閉により、流体の流れを確認します。
・ガラスの磨耗防止：蒸気ドレンなどにご使用の場合は、内面にウンモシートを組み込むだけで、ガラスの消耗が防げます。

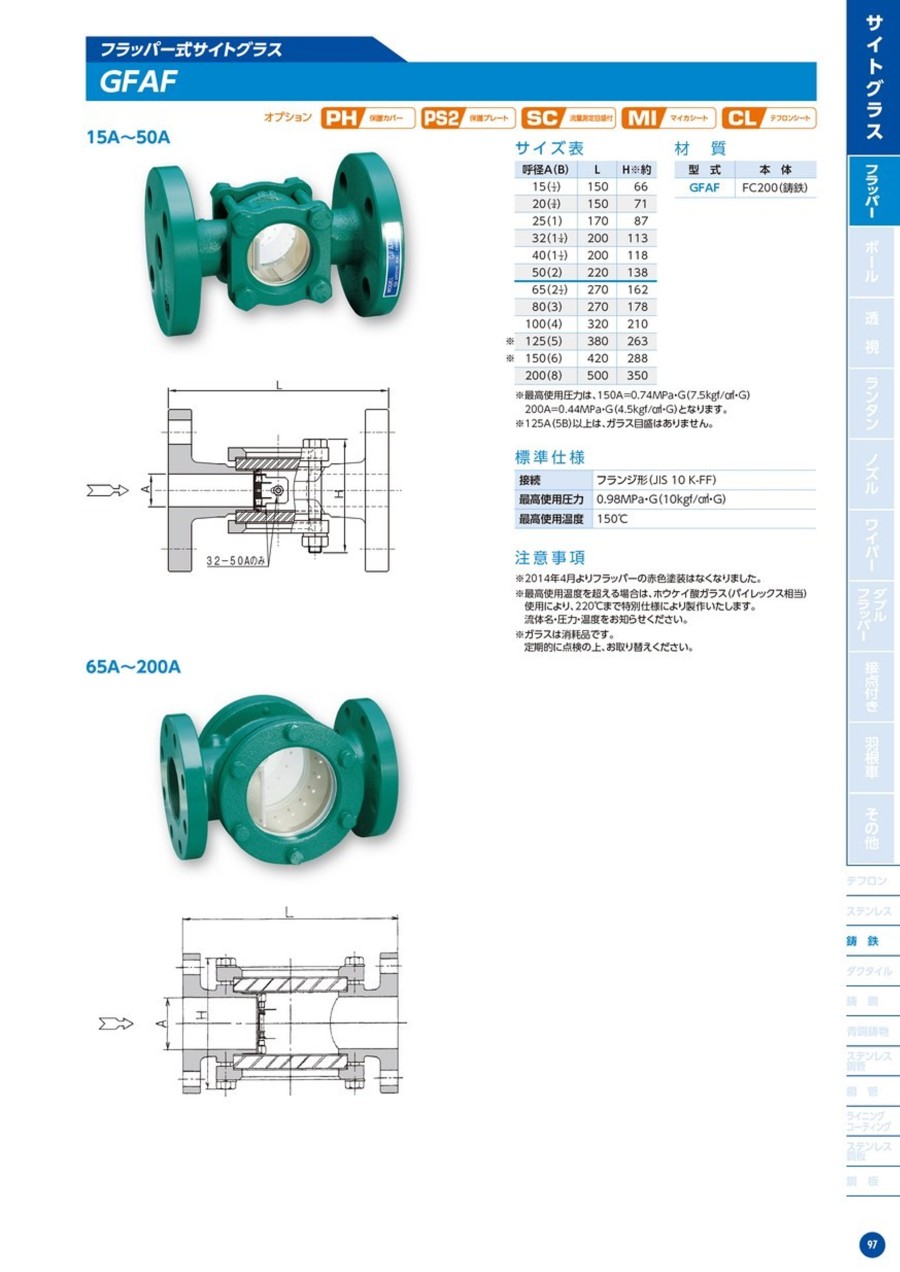

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
