ワシノ機器

ステンレス製ボール式サイトグラス GKB13S／GKB14S

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

通常単価(税別): 25,458円～164,873円特別価格

税込単価: 28,004円～181,360円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ワシノ機器

通常出荷日：在庫品1日目

比重の異なる数個のボールを組み込んだものです。ボールの浮遊によって流体の流れを...

種類
ボール式
使用流体
水 / 空気
接続
ねじ込みRc(PT)
最高使用温度 (℃)
85
最高使用圧力 (MPa・G)
0.98

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

8A,10A

15A～50A

製品仕様

接続	ねじ込みRc（PT）
最高使用圧力	0.98MPa・G（10kgf/cm²・G）
最高使用温度	85℃

材質

型式	本体
GKB13S	SCS13A （ステンレス鋳鋼）
GKB14S	SCS14A （ステンレス鋳鋼）

規格表

使用例

サイトグラスの配管使用例（流れ方向）

ボール式

注意・禁止事項

※流量が多い（水で常用流速2m/sを超える）場合はフラッパー式をお勧めします。又ボールは消耗品ですので流量、温度により磨耗が著しい場合がありますのでご留意ください。
※ガラスは消耗品です。
定期的に点検の上、お取り替えください。
※ボルト、ナットの標準仕様は、SUS304です。
※ボールの材質赤/緑はアクリル白はポリプロピレン

型番リスト

表示件数

型番

呼び径	本体材質	最小発注数量

3/8B(10A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
1/2B(15A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
3/4B(20A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
1B(25A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
1 1/4B(32A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
1 1/2B(40A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
2B(50A)	[ステンレス] SCS13A(ステンレス鋳鋼)	1個
1/4B(8A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
3/8B(10A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
1/2B(15A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
3/4B(20A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
1B(25A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
1 1/4B(32A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
1 1/2B(40A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個
2B(50A)	[ステンレス] SCS14A(ステンレス鋳鋼)	1個

通常単価(税別) (税込単価)	通常出荷日

29,592円 ( 32,551円 )	在庫品1日目当日出荷可能
25,458円 ( 28,004円 )	在庫品1日目当日出荷可能
34,513円 ( 37,964円 )	在庫品1日目当日出荷可能
43,677円 ( 48,045円 )	3日目
68,267円 ( 75,094円 )	7日目
65,521円 ( 72,073円 )	7日目
101,415円91,273円 ( 100,400円 )	7日目
40,034円36,030円 ( 39,633円 )	12日目
39,719円35,747円 ( 39,322円 )	12日目
43,382円39,043円 ( 42,947円 )	12日目
48,858円 ( 53,744円 )	12日目
66,186円59,567円 ( 65,524円 )	12日目
110,884円99,795円 ( 109,775円 )	12日目
119,389円107,450円 ( 118,195円 )	12日目
164,873円148,385円 ( 163,224円 )	12日目

詳細情報

基本情報

基本情報

比重の異なる数個のボールを組み込んだものです。ボールの浮遊によって流体の流れを目視できます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

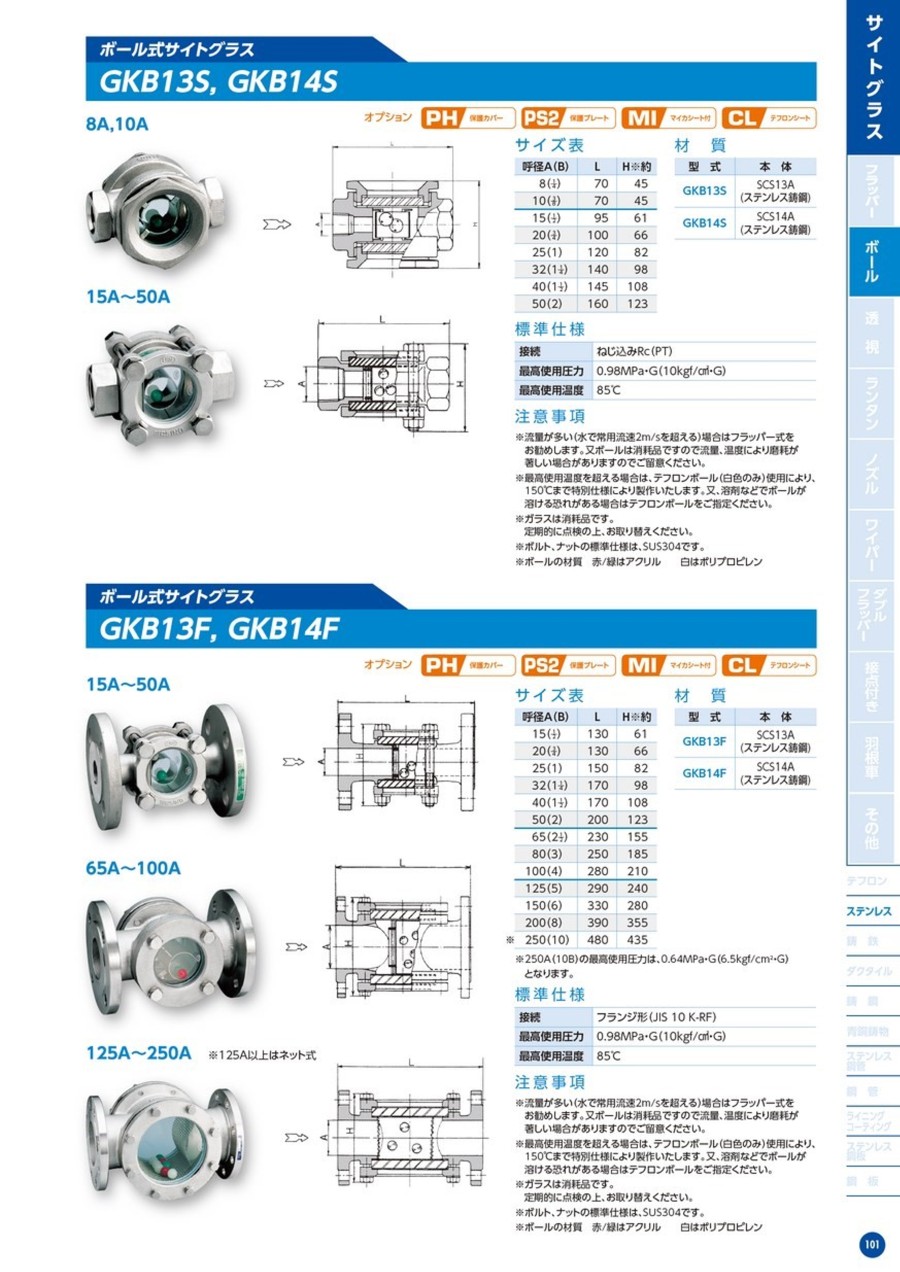

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
