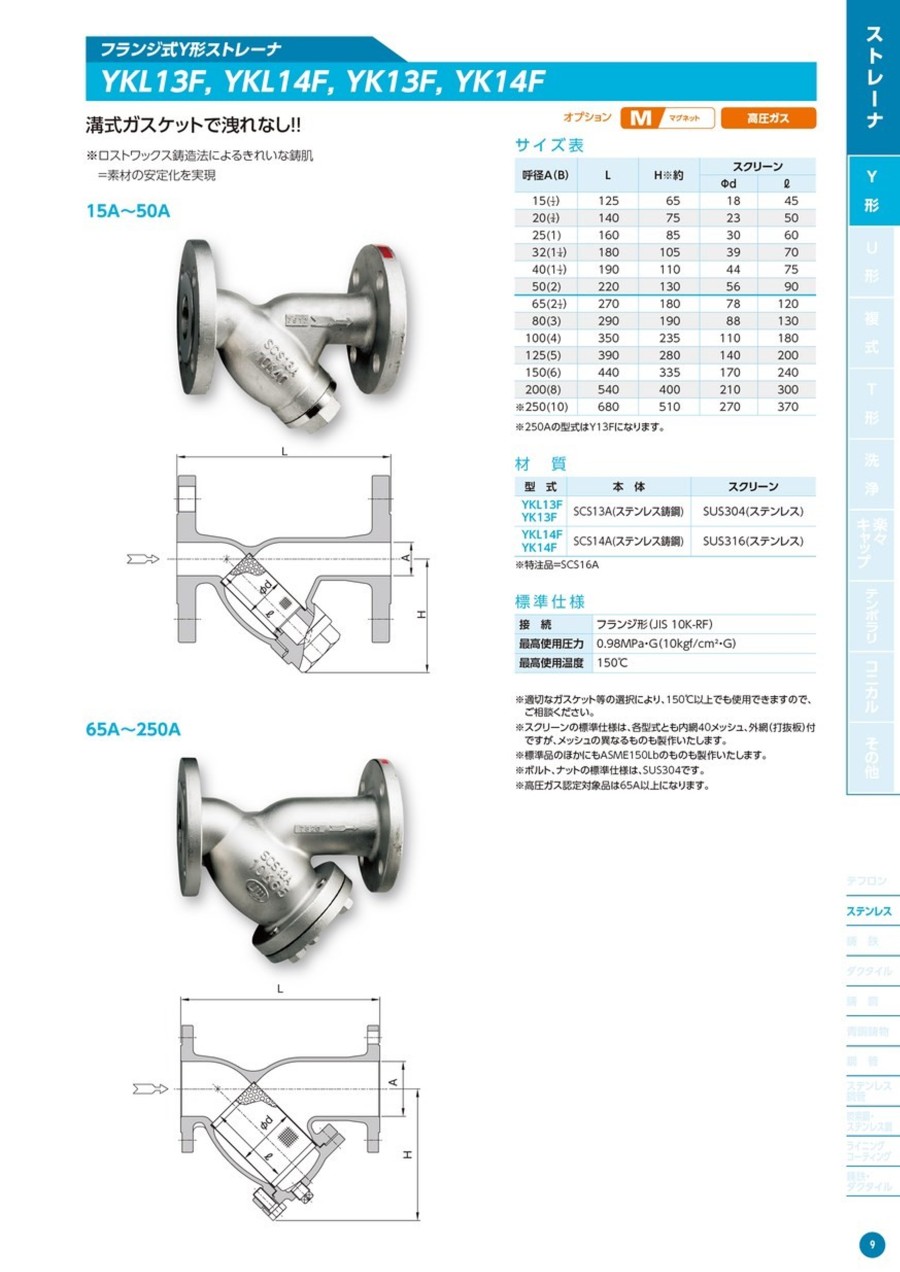

ステンレス製Y形ストレーナ YKL13F/YKL14F
- 数量スライド割引
- 通常単価(税別)
- 24,564円～73,937円
- 税込単価
- 27,020円～81,331円
溝式ガスケットで洩れなし。【特長】・ロストワックス鋳造法によるきれいな鋳肌＝素...
詳細情報を確認する- 形状
- Y形
- 供給側 接続種類
- フランジ形(JIS 10K-RF)
- 制御側 接続種類
- フランジ形(JIS 10K-RF)
- 最高使用圧力(※カタログ表記の「MPa・G」から「MPa」に換算しています) (MPa)
- 1.08
- 最高使用温度 (℃)
- 150
- 最高使用圧力 (Mpa・G)
- 0.98
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
15A～50A
65A～250A
製品仕様
材質
製品仕様
| 型式 | 本体 | スクリーン | |||||
|---|---|---|---|---|---|---|---|
| YK13S | SCS13A（ステンレス鋳鋼） | SUS304（ステンレス） | |||||
| YK14S | SCS14A（ステンレス鋳鋼） | SUS316（ステンレス） | |||||
| 接続 | フランジ形（JIS 10K-RF） | |||||
|---|---|---|---|---|---|---|
| 最高使用圧力 | 0.98MPa・G（10kgf/cm2・G） | |||||
| 最高使用温度 | 150℃ | |||||
規格表
| 呼径A（B） | L | H（約） | スクリーン | ||
|---|---|---|---|---|---|
| φd | ℓ | ||||
| 15（1/2） | 125 | 65 | 18 | 45 | |
| 20（3/4） | 140 | 75 | 23 | 50 | |
| 25（1） | 160 | 85 | 30 | 60 | |
| 32（1 1/4） | 180 | 105 | 39 | 70 | |
| 40（1 1/2） | 190 | 110 | 44 | 75 | |
| 50（2） | 220 | 130 | 56 | 90 | |
| 65（2 1/2） | 270 | 180 | 78 | 120 | |
| 80（3） | 290 | 190 | 88 | 130 | |
| 100（4） | 350 | 235 | 110 | 180 | |
| 125（5） | 390 | 280 | 140 | 200 | |
| 150（6） | 440 | 335 | 170 | 240 | |
| 200（8） | 540 | 400 | 210 | 300 | |
| ※ 250（10） | 680 | 510 | 270 | 370 | |
※250Aの型式はY13Fになります。
選定サポート情報
スクリーン（濾過金鋼）
ストレーナのスクリーンは、ストレーナの型式および呼径により、次のいずれかを標準仕様としています。
- YKDS（8A～50A）
0.8×P1.8のステンレス打抜板一重構造です。
メッシュ
右図は5メッシュを表します。
選定サポート情報
スクリーンメッシュは細かければ良いと言うものではなく、細かいほどメンテの回数が増加し、スクリーンの線径も細かくなるため破損のリスクが高くなります。
金網のメッシュ、線径、空間率表（材質：SUS304）
メッシュが同じでも、金網の線径により目の開き、空間率が変わります。
次表は、主なメッシュに対する平織又は綾織の線径と空間率を表します。
| MESH | 線番 SWG | 線径（b） m/mφ | 目の開き（a） m/m | 空間率 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 20 | 0.90 | 4.18 | 67.7 | |||||
| 10 | 22 | 0.70 | 1.84 | 52.4 | |||||
| 20 | 28B | 0.35 | 0.92 | 52.5 | |||||
| 30 | 32 | 0.27 | 0.577 | 46.5 | |||||
| 40 | 36 | 0.19 | 0.445 | 49.1 | |||||
| 50 | 37 | 0.17 | 0.338 | 44.2 | |||||
| 60 | 38 | 0.15 | 0.273 | 41.7 | |||||
| 80 | 40 | 0.12 | 0.198 | 38.7 | |||||
| 100 | 42 | 0.10 | 0.15 | 36.5 | |||||
| 120 | 43 | 0.09 | 0.125 | 33.8 | |||||
| 150 | 44 | 0.08 | 0.089 | 27.8 | |||||
| 200 | 47 | 0.05 | 0.077 | 36.8 | |||||
| 250 | 48 | 0.04 | 0.062 | 36.8 | |||||
| 300 | 48 | 0.04 | 0.045 | 27.8 |
※120メッシュ以上はSUS316となります。
金網の空間率（X）は次式から求められます。
外網（保護網）
スクリーンの有効濾過面積比
ストレーナの口径断面積に対するスクリーンの有効濾過面積の倍率です。
尚、スクリーンの有効濾過面積の求め方は次のようになります。
- 打抜板のみの場合
打抜板の面積×空間率 - 二重網の場合
外網の面積×外網の空間率×内網の空間率
性能・試験情報
圧力損失図表
流体＝水
スクリーン＝40メッシュ
※圧力損失値は、20～100メッシュの間ではそれほど差はありません。
100メッシュで約10%程度大きくなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,921円 ( 28,513円 ) | 7日目 |
28,267円 ( 31,094円 ) | 7日目 |
24,564円 ( 27,020円 ) | 7日目 |
29,501円 ( 32,451円 ) | 7日目 |
40,610円 ( 44,671円 ) | 7日目 |
56,657円 ( 62,323円 ) | 7日目 |
61,593円 ( 67,752円 ) | 7日目 |
73,937円 ( 81,331円 ) | 7日目 |
39,010円 ( 42,911円 ) | 7日目 |
54,187円 ( 59,606円 ) | 7日目 |
65,477円 ( 72,025円 ) | 7日目 |
73,937円 ( 81,331円 ) | 7日目 |
24,564円 ( 27,020円 ) | 7日目 |
29,501円 ( 32,451円 ) | 7日目 |
40,610円 ( 44,671円 ) | 7日目 |
56,657円 ( 62,323円 ) | 7日目 |
61,593円 ( 67,752円 ) | 7日目 |
73,937円 ( 81,331円 ) | 7日目 |
24,564円 ( 27,020円 ) | 7日目 |
29,501円 ( 32,451円 ) | 7日目 |
40,610円 ( 44,671円 ) | 7日目 |
56,657円 ( 62,323円 ) | 7日目 |
61,593円 ( 67,752円 ) | 7日目 |
73,937円 ( 81,331円 ) | 7日目 |
24,564円 ( 27,020円 ) | 7日目 |
29,501円 ( 32,451円 ) | 7日目 |
40,610円 ( 44,671円 ) | 7日目 |
56,657円 ( 62,323円 ) | 7日目 |
61,593円 ( 67,752円 ) | 7日目 |
73,937円 ( 81,331円 ) | 7日目 |
詳細情報
基本情報
溝式ガスケットで洩れなし。
【特長】
・ロストワックス鋳造法によるきれいな鋳肌＝素材の安定化を実現。
・ストレーナはボディにふくらみを持たせております。
・流線形のボディによりスクリーンを有効に活用でき、圧力損失が少ない構造です。
・水平配管は元より、縦配管（上→下）での使用も可能です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
