ステンレス製Y形ストレーナ YK13S/YK14S
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,194円～20,436円特別価格
- 税込単価
- 11,213円～22,480円特別価格
溝式ガスケットで洩れなし。【特長】・ロストワックス鋳造法によるきれいな鋳肌＝素...
詳細情報を確認する- 使用流体
- 水 / 空気
- 形状
- Y形
- 供給側 接続種類
- ねじ込みRc(PT)
- 制御側 接続種類
- ねじ込みRc(PT)
- 最高使用圧力(※カタログ表記の「MPa・G」から「MPa」に換算しています) (MPa)
- 2.06
- 最高使用温度 (℃)
- 150
- 最高使用圧力 (Mpa・G)
- 1.96
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

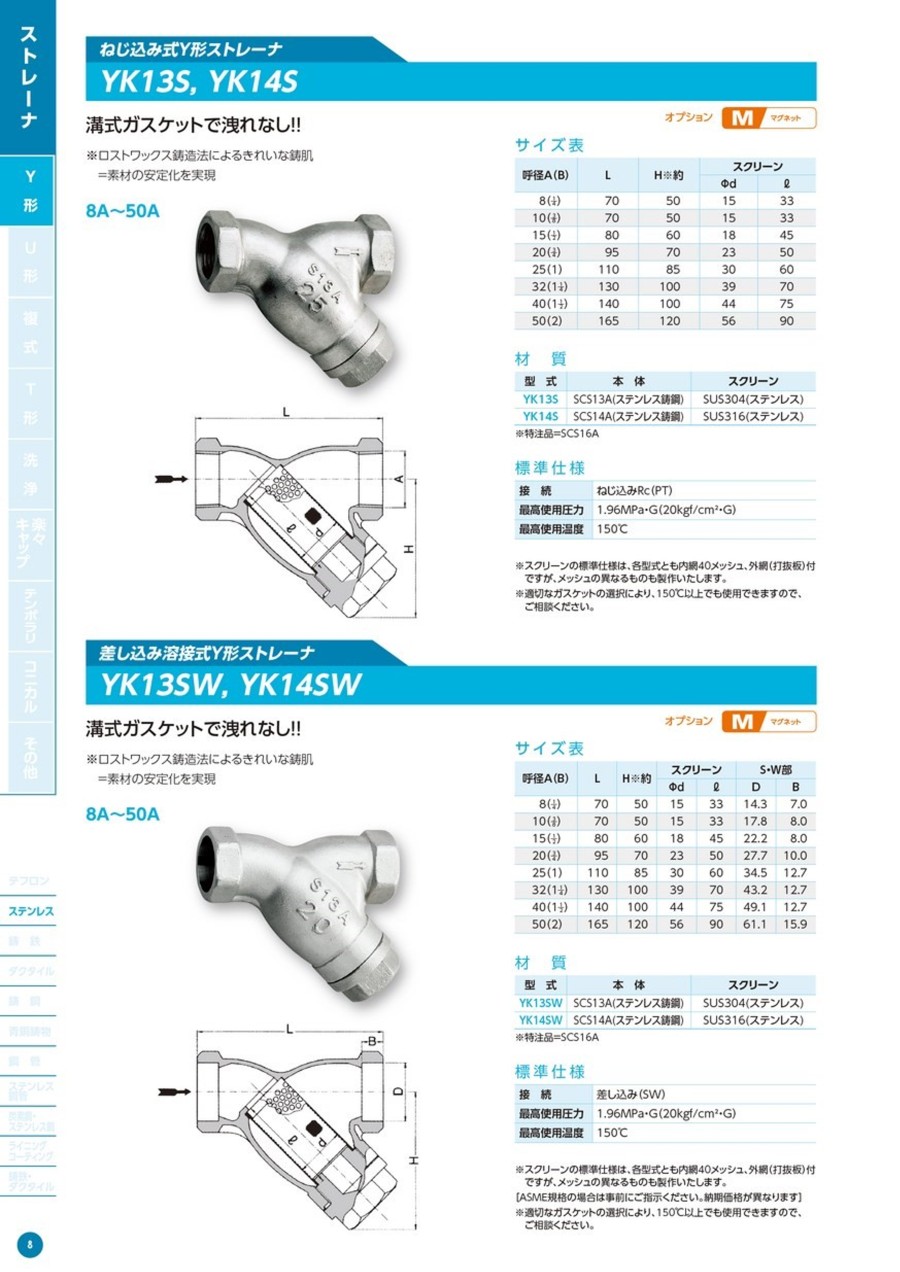

外形図
製品仕様
材質
製品仕様
| 型式 | 本体 | スクリーン | |||||
|---|---|---|---|---|---|---|---|
| YK13S | SCS13A（ステンレス鋳鋼） | SUS304（ステンレス） | |||||
| YK14S | SCS14A（ステンレス鋳鋼） | SUS316（ステンレス） | |||||
| 接続 | ねじ込みRc（PT） | |||||
|---|---|---|---|---|---|---|
| 最高使用圧力 | 1.96MPa・G（20kgf/cm2・G） | |||||
| 最高使用温度 | 150℃ | |||||
規格表
| 呼径A（B） | L | H（約） | スクリーン | ||
|---|---|---|---|---|---|
| φd | ℓ | ||||
| 8（1/4） | 70 | 50 | 15 | 33 | |
| 10（3/8） | 70 | 50 | 15 | 33 | |
| 15（1/2） | 80 | 60 | 18 | 45 | |
| 20（3/4） | 95 | 70 | 23 | 50 | |
| 25（1） | 110 | 85 | 30 | 60 | |
| 32（1 1/4） | 130 | 100 | 39 | 70 | |
| 40（1 1/2） | 140 | 100 | 44 | 75 | |
| 50（2） | 165 | 120 | 56 | 90 | |
選定サポート情報
スクリーン（濾過金鋼）
ストレーナのスクリーンは、ストレーナの型式および呼径により、次のいずれかを標準仕様としています。
- YKDS（8A～50A）
0.8×P1.8のステンレス打抜板一重構造です。
メッシュ
右図は5メッシュを表します。
選定サポート情報
スクリーンメッシュは細かければ良いと言うものではなく、細かいほどメンテの回数が増加し、スクリーンの線径も細かくなるため破損のリスクが高くなります。
金網のメッシュ、線径、空間率表（材質：SUS304）
メッシュが同じでも、金網の線径により目の開き、空間率が変わります。
次表は、主なメッシュに対する平織又は綾織の線径と空間率を表します。
| MESH | 線番 SWG | 線径（b） m/mφ | 目の開き（a） m/m | 空間率 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 20 | 0.90 | 4.18 | 67.7 | |||||
| 10 | 22 | 0.70 | 1.84 | 52.4 | |||||
| 20 | 28B | 0.35 | 0.92 | 52.5 | |||||
| 30 | 32 | 0.27 | 0.577 | 46.5 | |||||
| 40 | 36 | 0.19 | 0.445 | 49.1 | |||||
| 50 | 37 | 0.17 | 0.338 | 44.2 | |||||
| 60 | 38 | 0.15 | 0.273 | 41.7 | |||||
| 80 | 40 | 0.12 | 0.198 | 38.7 | |||||
| 100 | 42 | 0.10 | 0.15 | 36.5 | |||||
| 120 | 43 | 0.09 | 0.125 | 33.8 | |||||
| 150 | 44 | 0.08 | 0.089 | 27.8 | |||||
| 200 | 47 | 0.05 | 0.077 | 36.8 | |||||
| 250 | 48 | 0.04 | 0.062 | 36.8 | |||||
| 300 | 48 | 0.04 | 0.045 | 27.8 |
※120メッシュ以上はSUS316となります。
金網の空間率（X）は次式から求められます。
外網（保護網）
スクリーンの有効濾過面積比
ストレーナの口径断面積に対するスクリーンの有効濾過面積の倍率です。
尚、スクリーンの有効濾過面積の求め方は次のようになります。
- 打抜板のみの場合
打抜板の面積×空間率 - 二重網の場合
外網の面積×外網の空間率×内網の空間率
性能・試験情報
圧力損失図表
流体＝水
スクリーン＝40メッシュ
※圧力損失値は、20～100メッシュの間ではそれほど差はありません。
100メッシュで約10%程度大きくなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,194円 ( 11,213円 ) | 13日目 |
10,771円 ( 11,848円 ) | 7日目 |
10,966円 ( 12,063円 ) | 在庫品1日目当日出荷可能 |
11,972円9,577円 ( 10,535円 ) | 在庫品1日目当日出荷可能 |
12,328円 ( 13,561円 ) | 7日目 |
12,328円 ( 13,561円 ) | 7日目 |
12,328円 ( 13,561円 ) | 7日目 |
13,328円 ( 14,661円 ) | 13日目 |
20,435円 ( 22,479円 ) | 7日目 |
20,436円 ( 22,480円 ) | 7日目 |
11,993円 ( 13,192円 ) | 7日目 |
11,994円 ( 13,193円 ) | 7日目 |
10,994円 ( 12,093円 ) | 7日目 |
13,701円 ( 15,071円 ) | 7日目 |
20,435円 ( 22,479円 ) | 7日目 |
10,994円 ( 12,093円 ) | 2日目 |
10,994円 ( 12,093円 ) | 7日目 |
10,994円 ( 12,093円 ) | 7日目 |
13,700円 ( 15,070円 ) | 7日目 |
20,435円 ( 22,479円 ) | 7日目 |
10,994円8,245円 ( 9,070円 ) | 在庫品1日目当日出荷可能 |
10,995円8,246円 ( 9,071円 ) | 在庫品1日目当日出荷可能 |
10,994円 ( 12,093円 ) | 7日目 |
12,217円 ( 13,439円 ) | 在庫品1日目当日出荷可能 |
20,435円 ( 22,479円 ) | 7日目 |
詳細情報
基本情報
溝式ガスケットで洩れなし。
【特長】
・ロストワックス鋳造法によるきれいな鋳肌＝素材の安定化を実現。
・ストレーナはボディにふくらみを持たせております。
・流線形のボディによりスクリーンを有効に活用でき、圧力損失が少ない構造です。
・水平配管は元より、縦配管（上→下）での使用も可能です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
