障害物センサ （PX-2シリーズ）
- 通常単価(税別)
- 12,899円～53,899円
- 税込単価
- 14,189円～59,289円
【特長】・死角の少ない理想的な検出エリア。・軌道状況に応じたエリア選択。・長距...
詳細情報を確認する- 種類
- 光電センサ
- 検出方式
- 拡散反射
- アンプ 種類
- 分離型（センサ単体）
- 検出物体
- 不透明体
- 光軸の配置種類
- 投光・受光一体単体使用
- 検出光の種類
- 標準
- 光源 投光素子
- 赤外LED
- 保護構造
- IP65
- ヘッド形状
- 角
- 検出光放射方向
- 側面
- 適合規格
- EMC
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
商品特長詳細

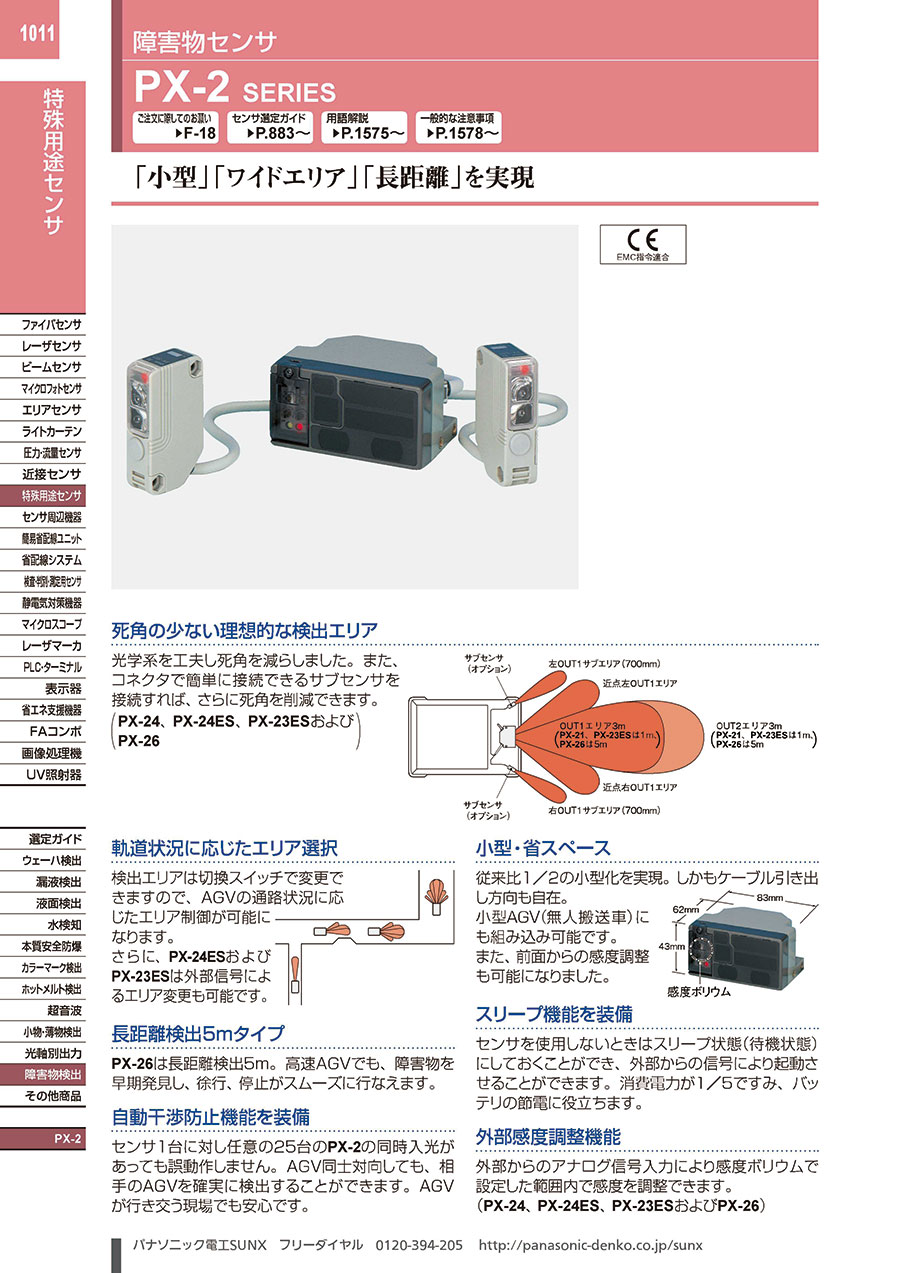

「小型」「ワイドエリア」「長距離」を実現
CE : EMC指令
死角の少ない理想的な検出エリア
（PX-24、PX-24ES、PX-23ESおよびPX-26）
軌道状況に応じたエリア選択
長距離検出5mタイプ
自動干渉防止機能を装備
高速AGVでも、障害物を早期発見し、徐行、停止がスムーズに行なえます。
AGV同士対向しても、相手のAGVを確実に検出することができます。
AGVが行き交う現場でも安心です。
小型・省スペース
スリープ機能を装備
外部感度調整機能
消費電力が1／5ですみ、バッテリの節電に役立ちます。
（PX-24、PX-24ES、PX-23ESおよびPX-26）
外形図
PX-2□
（注1）：PX-22、PX-21には装備していません。
PX-SB1
製品仕様
メインセンサ
| 項目 | 種類 | 標準 | サブセンサ接続タイプ | ||||
|---|---|---|---|---|---|---|---|
| - | 外部制御機能付 | 長距離 | |||||
| - | 近距離 | - | - | 近距離 | |||
| 型番 | PX-22 | PX-21 | PX-24 | PX-24ES | PX-23ES | PX-26 | |
| 検出距離（OUT1エリア、OUT2エリア）（注2） | 3m | 1m | 3m | 1m | 5m | ||
| 応差（ヒステリシス）（注2） | 動作距離の15%以下 | ||||||
| 電源電圧 | 10～31V DC リップル含む | ||||||
| 消費電力（注3） | 動作時：1.5W以下、スリープ時：0.3W以下（サブセンサ無接続時） | ||||||
| OUT1 （センタ、左、右、近点OUT1、 サブセンサ、各有効エリアのOR） OUT2 （センタ、左、右、各有効エリアのOR） | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：40V DC 以下（OUT1/OUT2-0V間） ・残留電圧：1.5V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて） | ||||||
| 出力動作 | 入光時ON / 非入光時ON 切換スイッチにて選択（OUT1とOUT2の動作は同一） | ||||||
| 短絡保護 | 装備 | ||||||
| 外来光モニタ出力 | - | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：40V DC以下（外来光モニタ出力-0V間） ・残留電圧：1.5V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて） | |||||
| 出力動作 | - | 自身の信号光（サブセンサを含む）以外の変調光入光時ON | |||||
| 短絡保護 | - | - | |||||
| 応答時間 | 80ms以下 | ||||||
| 動作表示灯 | OUT1 エリア | 赤色LED（OUT1有効エリア入光時点灯） | |||||
| OUT2 エリア | 黄色LED（OUT2有効エリア入光時点灯） | ||||||
| 感度ボリウム | 連続可変ボリウム装備（OUT1エリア、近点右OUT1エリア、近点左OUT1エリア、OUT2エリア、各エリア独立） | ||||||
| 外部感度調整機能 | - | アナログ電圧入力にて感度調整が可能 | |||||
| 検出エリア | ディップスイッチにて4種類の検出エリアを選択可能 | ディップスイッチまたは外部入力にて 4種類（外部入力時は8種類）の検出 エリアを選択可能 | 固定 | ||||
| スリープ機能 | 動作 / スリープ 外部入力にて選択可能 | ||||||
| 自動干渉防止機能 | 同時に25台までの入光による干渉を防止 | ||||||
| 耐 環 境 性 | 保護構造 | IP65（IEC）、防噴流形 | |||||
| 使用周囲温度 | -10～+55℃（但し、結露および氷結しないこと）、保存時：-20～+70℃ | ||||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||||||
| 使用周囲照度 | 白熱ランプ：受光面照度3,000lx以下 | ||||||
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 | ||||||
| 絶縁抵抗 | DC500Vメガにて20MΩ以上 充電部一括・ケース間 | ||||||
| 耐振動 | 耐久10～500Hz 複振幅3mm（MAX. 20G） XYZ各方向2時間 | ||||||
| 耐衝撃 | 耐久500m/s2（約50G） XYZ各方向3回 | ||||||
| 投光素子 | 赤外LED（発光ピーク波長：950nm、変調式） | ||||||
| 材質 | ケース：ABS、レンズ：アクリル、操作カバー：ポリカーボネート | ||||||
| ケーブル | 0.3mm2 5芯キャブタイヤケーブル 0.5m付（入・出力用） | 入・出力用：0.18mm2 9芯（PX-24ES、PX-23ESは12芯）キャブタイヤケーブル0.5m付 サブセンサ接続用：0.18mm2 10芯コネクタ付キャブタイヤケーブル0.5m付 | |||||
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100m（サブセンサ接続用は10m）まで延長可能 | ||||||
| 質量 | 本体質量：約210g、梱包質量：約390g | 本体質量：約220g 梱包質量：約400g | 本体質量：約210g 梱包質量：約390g | ||||
| 付属品 | MS-PX-2（メインセンサ取付金具）：1式、調整ドライバ：1本、エリア切換接続銘板：1枚（PX-24ES、PX-23ESのみ） | ||||||
（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：検出距離および応差（ヒステリシス）は、白色無光沢紙（300×300mm）に対する値です。
（注3）：消費電流は、次式によりお求めください。
消費電流＝消費電力÷電源電圧
（例） 電源電圧12Vの場合の消費電流（動作時）は1.5W÷12V＝0.125A＝125mA
サブセンサ（注2）
| 項目 | 型番 | PX-SB1 |
|---|---|---|
| 組み合わせメインセンサ | PX-24、PX-24ES、PX-23ES、PX-26 | |
| 組み合わせ台数 | メインセンサ1台に対し、PX-SB1を2台まで接続可能 | |
| 検出距離（注3） | 700mm | |
| 電源電圧 | メインセンサより供給 | |
| 消費電流 | 1台につきメインセンサの消費電流が約30mA増加 | |
| 出力 | メインセンサのOUT1とOR動作 | |
| 動作表示灯 | 赤色LED（入光時点灯） | |
| 感度ボリウム | 連続可変ボリウム装備 | |
| 投光素子 | 赤外LED（変調式） | |
| 材質 | ポリカーボネート | |
| ケーブル | 0.3mm2 5芯コネクタ付キャブタイヤケーブル2m付 | |
| ケーブル延長 | 0.3mm2以上のケーブルにて全長10mまで延長可能 | |
| 質量 | 本体質量：約130g、梱包質量：240g | |
| 付属品 | MS-NX5-1（サブセンサ取付金具）：1式、調整ドライバ：1本 | |
上記以外の仕様についてはメインセンサと同じです。
（注1）：指定のない測定条件は、使用周囲温度＝+20℃です。
（注2）：サブセンサ単体でのご使用はできません。
（注3）：検出距離は、白色無光沢紙（300×300mm）に対する値です。
