Panasonic

汎用・超薄型エリアセンサ（NA2-Nシリーズ）

Name: 汎用・超薄型エリアセンサ （NA2-Nシリーズ）
Brand: Panasonic
SKU: 221004951778
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 45,899円～101,178円

税込単価: 50,489円～111,296円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

小物・薄物検出用エリアセンサ（NA1-11シリーズ）

通常価格(税別)： 54,899円 (税込価格：60,389円)

通常出荷日：在庫品1日目

・わずか13mmの超薄型ボディで、最大検出幅540mmを実現・【注意:人体保護...

詳細情報を確認する

種類
エリアセンサ
検出方式
透過
検出距離【区分】
～5000
アンプ種類
内蔵型
検出物体
不透明体
光軸の配置種類
投光・受光部別体
検出光の種類
多列
光源投光素子
赤外LED
保護構造
IP40
ヘッド形状
角
検出光放射方向
フラットON
ヘッド材質
耐熱ABS
接続方式
ケーブルタイプ
芯数
4
電源電圧
DC±10% 12～24V
出力動作
全光軸入光時ON(1光軸以上遮光時OFF)
検出距離詳細 (mm)
5000
使用温度範囲 (℃)
-10～+55
使用湿度範囲 (%)
35～85

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

超薄型13mm
最大検出幅540mm

UL 、CE 、Korean S Mark を取得しています。
CE : EMC指令
UL : レコグニション認定
韓国安全認証「Sマーク」 : NA2-□-Kのみ

最大検出幅540mm（28光軸）

汎用・超薄型エリアセンサNA2-Nシリーズは、最大検出幅540mm（28光軸）を実現。光軸ピッチ20mm（最小検出物体φ30mm）、検出距離5mでさまざまなニーズに対応できます。

見やすい大型作業指示灯

高輝度赤色LEDを採用した、102mm幅の大型作業指示灯を投・受光器両方に装備。検出出力と作業指示灯入力を直接つなげば大型の動作表示灯としても使用できます。

わずか13mmの超薄型ボディ

エリアセンサNA2-Nシリーズは、幅30mm、厚さ13mmの超薄型・コンパクトサイズ。装置にぴったりフィットし、作業の邪魔になりません。

検出幅6バリエーション

従来の12・16・20光軸タイプに加え、8・24・28光軸タイプを新たにラインアップ。検出幅540mm（28光軸）から140mm（8光軸）まで幅広い製品バリエーションを設定しました。

並べて使える干渉防止機能

便利な投光停止機能

異なる投光周波数に設定することにより、相互干渉を防ぎます。広い面をカバーしたい場合など、並べて使っても安心です。また、投光表示灯の点灯数で設定周波数を確認できます。

外部信号を入力することにより、投光を停止することができます。作業開始時の始業点検に便利です。

選べる点灯動作

外形図

投光器
（注1）： NA2-N8（-PN）は、正面から見て右側に装備してます。

受光器

型式名	A	B	C	D
NA2-N8（-PN）	140	180	190	52
NA2-N12（-PN）	220	260	270	84
NA2-N16（-PN）	300	340	350	124
NA2-N20（-PN）	380	420	430	164
NA2-N24（-PN）	460	500	510	204
NA2-N28（-PN）	540	580	590	244

製品仕様

項目		光軸数		8光軸	12光軸	16光軸	20光軸	24光軸	28光軸
		型番	NPN出力	NA2-N8	NA2-N12	NA2-N16	NA2-N20	NA2-N24	NA2-N28
		型番	PNP出力	NA2-N8-PN	NA2-N12-PN	NA2-N16-PN	NA2-N20-PN	NA2-N24-PN	NA2-N28-PN
検出幅				140mm	220mm	300mm	380mm	460mm	540mm
検出距離				5m
光軸ピッチ				20mm
検出物体				φ30mm以上の不透明体（完全遮光物体）
電源電圧				12～24V DC±10% リップルP-P10%以下
消費電力（注2）	投光器	作業指示灯点灯時		0.7W以下	0.8W以下	0.9W以下	1.0W以下	1.1W以下	1.2W以下
	投光器	作業指示灯消灯時		0.6W以下	0.7W以下	0.8W以下	0.9W以下	1.0W以下	1.1W以下
	受光器	作業指示灯点灯時		0.7W以下	0.8W以下	0.9W以下	1.0W以下	1.1W以下	1.2W以下
	受光器	作業指示灯消灯時		0.6W以下	0.7W以下	0.8W以下	0.9W以下	1.0W以下	1.1W以下
出力				〈NPN出力タイプ〉 NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下（出力-0V間）・残留電圧：1V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて）〈PNP出力タイプ〉 PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30V DC以下（出力-+V間）・残留電圧：1V以下（流出電流100mAにて） 0.4V以下（流出電流16mAにて）
出力動作				全光軸入光時ON（1光軸以上遮光時OFF）
短絡保護				装備
応答時間				10ms以下（干渉防止機能使用時：12ms以下）
表示灯	投光器			投光表示灯：緑色LED×2（投光時点灯、周波数A設定時1個点灯、周波数B設定時2個点灯）作業指示灯：赤色LED（作業指示灯入力時点灯、点滅または消灯動作切換スイッチにて選択）
表示灯	受光器			動作表示灯：赤色LED（1光軸以上遮光時点灯）安定入光表示灯：緑色LED（全光軸安定入光時点灯）作業指示灯：赤色LED（作業指示灯入力時点灯、点滅または消灯動作切換スイッチにて選択） ※出力に過電流が流れると短絡保護回路が働き、受光器の安定入光表示灯と動作表示灯が同時に点滅します。
干渉防止機能				装備
投光停止機能				装備
耐環境性	保護構造			IP40（IEC）
	使用周囲温度			-10～+55℃（但し、結露および氷結しないこと）、保存時：-10～+60℃
	使用周囲湿度			35～85%RH、保存時：35～85%RH
	使用周囲照度			白熱ランプ：受光面照度3,000lx以下
	耐電圧			AC1,000V 1分間充電部一括・ケース間
	絶縁抵抗			DC250Vメガにて20MΩ以上充電部一括・ケース間
	耐振動			耐久10～150Hz 複振幅0.75mm XYZ各方向2時間
	耐衝撃			耐久500m/s²（約50G） XYZ各方向3回
投光素子				赤外LED（発光ピーク波長：950nm、変調式）
材質				ケース：耐熱ABS、前面カバー：ポリエステル、表示カバー：アクリル
ケーブル				0.2mm² 4芯キャブタイヤケーブル3m付
ケーブル延長				0.2mm²以上のケーブルにて投・受光器各全長25mまで延長可能
質量（投・受光器合計）				本体質量：約350g 梱包質量：約550g	本体質量：約400g 梱包質量：約600g	本体質量：約450g 梱包質量：約650g	本体質量：約500g 梱包質量：約700g	本体質量：約570g 梱包質量：約750g	本体質量：約650g 梱包質量：約800g

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：消費電流は、次式によりお求めください。
           消費電流＝消費電力÷電源電圧
           （例）NA2-N8（作業指示灯点灯時）の場合
           電源電圧12Vの場合の投光器の消費電流は、0.7W÷12V≒0.058A＝58mA

使用例

通過・落下位置が定まらない
ワークの検出

ループの有無検出

大型エンジン部品取り出しミス防止
※無光沢パイプ使用
ご注意：パイプでの反射光が入光しないように設置してください。

型番リスト

表示件数

型番

ケーブル長

(m)

出力

光軸数

適合規格

検出幅

(mm)

ヘッド最大サイズ

(mm)

RoHS?

最小発注数量

3	NPNトランジスタ・オープンコレクタ	8	-	140	W30×H13×L190	10	1個
5	NPNトランジスタ・オープンコレクタ	8	-	140	W30×H13×L190	10	1個
3	PNPトランジスタ・オープンコレクタ	8	-	140	W30×H13×L190	10	1個
3	NPNトランジスタ・オープンコレクタ	12	-	220	W30×H13×L270	10	1個
3	PNPトランジスタ・オープンコレクタ	12	-	220	W30×H13×L270	10	1個
3	NPNトランジスタ・オープンコレクタ	16	-	300	W30×H13×L350	10	1個
5	NPNトランジスタ・オープンコレクタ	16	-	300	W30×H13×L350	10	1個
3	PNPトランジスタ・オープンコレクタ	16	-	300	W30×H13×L350	10	1個
3	NPNトランジスタ・オープンコレクタ	20	-	380	W30×H13×L430	10	1個
5	NPNトランジスタ・オープンコレクタ	20	-	380	W30×H13×L430	10	1個
3	PNPトランジスタ・オープンコレクタ	20	-	380	W30×H13×L430	10	1個
3	NPNトランジスタ・オープンコレクタ	24	-	460	W30×H13×L510	10	1個
5	NPNトランジスタ・オープンコレクタ	24	-	460	W30×H13×L510	10	1個
3	PNPトランジスタ・オープンコレクタ	24	-	460	W30×H13×L510	10	1個
3	NPNトランジスタ・オープンコレクタ	28	-	540	W30×H13×L590	10	1個
5	NPNトランジスタ・オープンコレクタ	28	-	540	W30×H13×L590	10	1個

通常単価(税別) (税込単価)	通常出荷日

45,899円 ( 50,489円 )	在庫品1日目当日出荷可能
47,899円 ( 52,689円 )	11日目
45,899円 ( 50,489円 )	11日目
58,899円 ( 64,789円 )	在庫品1日目当日出荷可能
58,899円 ( 64,789円 )	4日目
68,899円 ( 75,789円 )	在庫品1日目当日出荷可能
69,024円 ( 75,926円 )	6日目
67,899円 ( 74,689円 )	6日目
79,899円 ( 87,889円 )	在庫品1日目当日出荷可能
79,899円 ( 87,889円 )	11日目
71,216円 ( 78,338円 )	6日目
87,899円 ( 96,689円 )	在庫品1日目当日出荷可能
89,173円 ( 98,090円 )	4日目
81,612円 ( 89,773円 )	6日目
97,899円 ( 107,689円 )	在庫品1日目当日出荷可能
101,178円 ( 111,296円 )	6日目

詳細情報

基本情報

基本情報

・わずか13mmの超薄型ボディで、最大検出幅540mmを実現
・【注意:人体保護用の検出装置として使用される場合は、必ずライトカーテンをご使用ください】

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

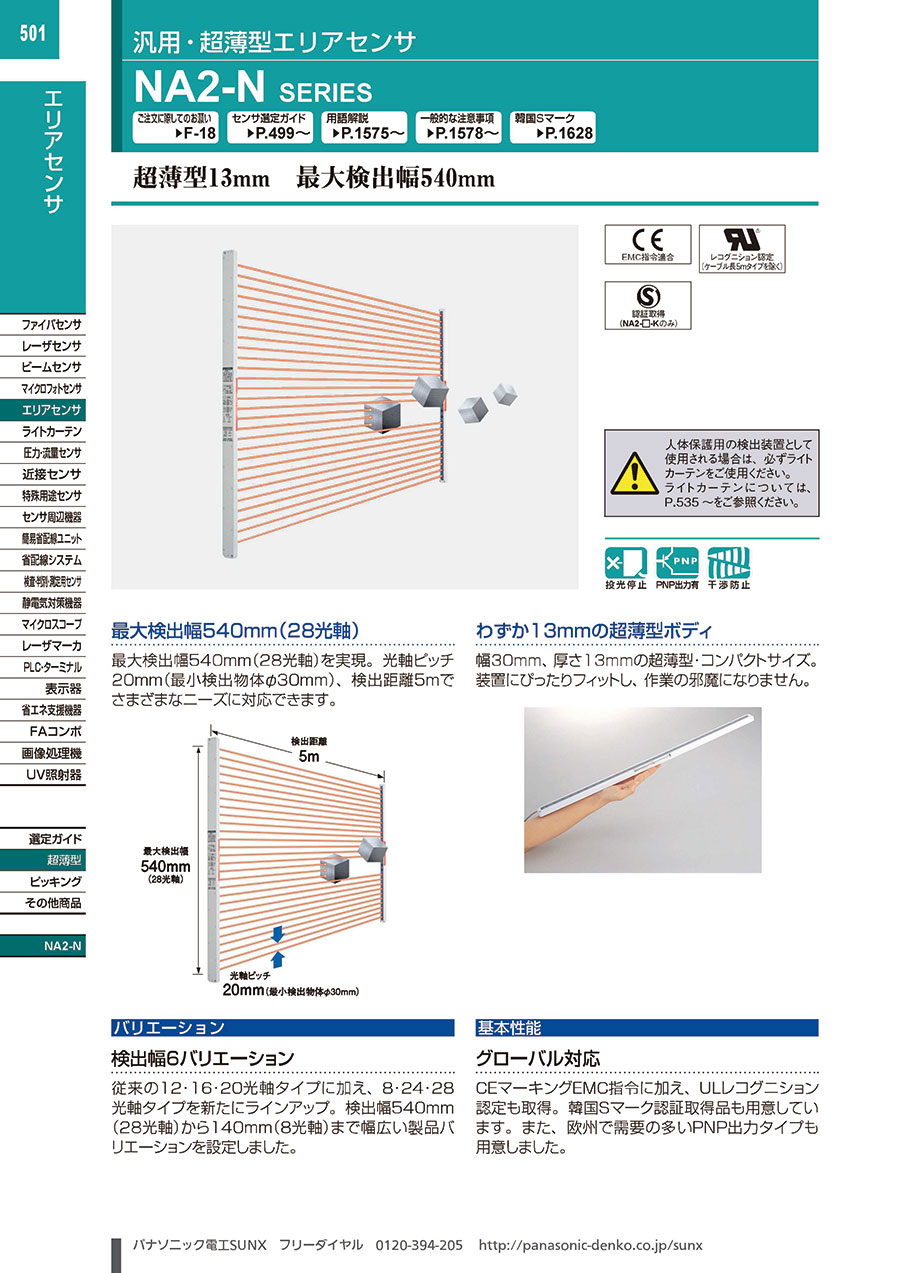

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
