小型ピッキングセンサ（NA1-PK3シリーズ）

Name: 小型ピッキングセンサ （NA1-PK3シリーズ）
Brand: Panasonic
SKU: 221004951767
Rating: 4.5 (2 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 27,931円～36,899円

税込単価: 30,724円～40,589円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

ワンタッチケーブル CN-2シリーズ

通常価格(税別)： 1,512円 (税込価格：1,663円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

汎用・超薄型エリアセンサ（NA2-Nシリーズ）

通常価格(税別)： 45,899円 (税込価格：50,489円)

通常出荷日：在庫品1日目

ライターサイズの超小型ボディで狭いスペースへの取り付けが可能

詳細情報を確認する

種類
エリアセンサ
検出方式
透過
検出距離【区分】
～300
アンプ種類
内蔵型
商品タイプ
小型ピッキングセンサ
検出物体
不透明体
光軸の配置種類
投光・受光部別体
検出光の種類
多列
光源投光素子
赤外LED
保護構造
IP62
ヘッド形状
角
検出光放射方向
フラットON
ヘッド材質
耐熱ABS
芯数
4 (投光器は3芯)
光軸数
3
電源電圧
DC±10% 12～24V
出力動作
1光軸以上遮光時ONまたはOFF 切換スイッチにて選択
検出距離詳細 (mm)
30～300
使用温度範囲 (℃)
-10～+55
使用湿度範囲 (%)
35～85
ヘッド最大サイズ (mm)
W24×H8×L70

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

ライターサイズの超小型ボディで狭いスペースへの設置が可能

UL 、CE を取得しています。
CE : EMC指令
UL : レコグニション認定

場所を取らないライターサイズ

明るく見やすい大型作業指示灯を採用

W24×H70×D8mmの超小型サイズ。
部品箱のわずかなスペースにも取り付けが可能です。

超小型ボディに約50mm幅の作業指示灯を搭載。
明るく見やすいため、離れたところからでもスムーズに確認できます。

同期線不要

シンクロビーム・スキャニング方式の採用により、同期線が不要。配線工数が削減できます。また、同期線が不要にもかかわらず3種類の投光周波数に切り換えられるため、縦に3セットまでの密着取り付けが可能です。
多段の部品棚でも相互干渉による誤動作がありません。（横方向密着取り付けは2セットまで）

出力動作の切り換えが可能

用途に合わせて出力動作の選択ができます。

センサ保護金具を用意

設計が簡単

工具などの衝突からセンサを保護する保護金具を用意しました（別売）。
黒色塗装で作業指示灯の視認性アップにも貢献します。

取付穴と光軸が製品のセンタで一直線に並んでいるため、設計が簡単。M4ナット取り付けにより、施工もラクに行なえます。

2方向へのケーブルの引き出しが可能

側面・下面の2方向にケーブルを引き出すことができるため、センサの設置状況に合わせてフレキシブルに対応できます。

外形図

投光器

受光器

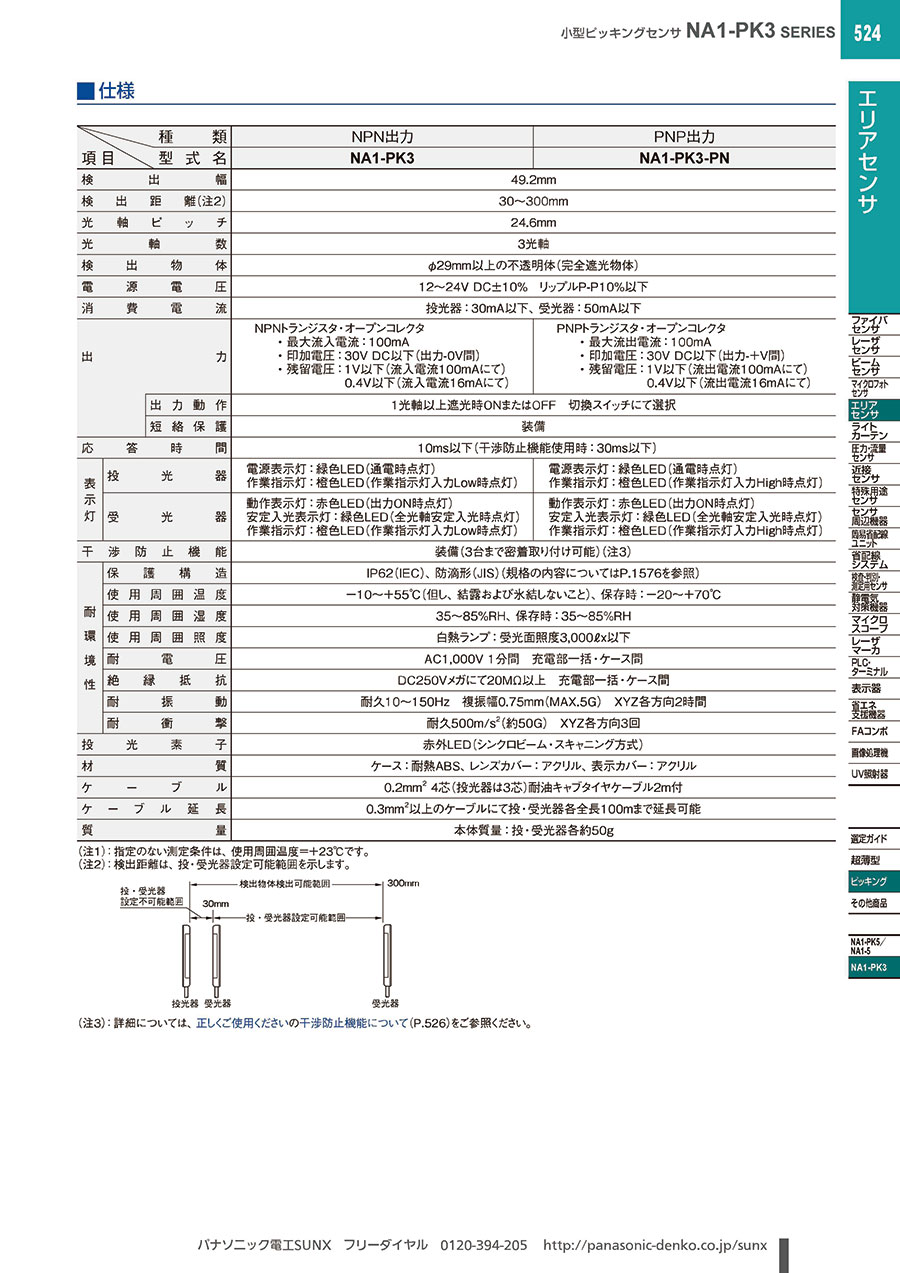

製品仕様

項目	種類	NPN出力	PNP出力
項目	型番	NA1-PK3	NA1-PK3-PN
検出幅		49.2mm
検出距離（注2）		30～300mm
光軸ピッチ		24.6mm
光軸数		3光軸
検出物体		φ29mm以上の不透明体（完全遮光物体）
電源電圧		12～24V DC±10% リップルP-P10%以下
消費電流		投光器：30mA以下、受光器：50mA以下
出力		NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下（出力-0V間）・残留電圧：1V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて）	PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30V DC以下（出力-+V間）・残留電圧：1V以下（流出電流100mAにて） 0.4V以下（流出電流16mAにて）
出力動作		1光軸以上遮光時ONまたはOFF 切換スイッチにて選択
短絡保護		装備
応答時間		10ms以下（干渉防止機能使用時：30ms以下）
表示灯	投光器	電源表示灯：緑色LED（通電時点灯）作業指示灯：橙色LED（作業指示灯入力Low時点灯）	電源表示灯：緑色LED（通電時点灯）作業指示灯：橙色LED（作業指示灯入力High時点灯）
表示灯	受光器	動作表示灯：赤色LED（出力ON時点灯）安定入光表示灯：緑色LED（全光軸安定入光時点灯）作業指示灯：橙色LED（作業指示灯入力Low時点灯）	動作表示灯：赤色LED（出力ON時点灯）安定入光表示灯：緑色LED（全光軸安定入光時点灯）作業指示灯：橙色LED（作業指示灯入力High時点灯）
干渉防止機能		装備（3台まで密着取り付け可能）（注3）
耐環境性	保護構造	IP62（IEC）、防滴形
	使用周囲温度	-10～+55℃（但し、結露および氷結しないこと）、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000lx以下
	耐電圧	AC1,000V 1分間充電部一括・ケース間
	絶縁抵抗	DC250Vメガにて20MΩ以上充電部一括・ケース間
	耐振動	耐久10～150Hz 複振幅0.75mm（MAX.5G） XYZ各方向2時間
	耐衝撃	耐久500m/s²（約50G） XYZ各方向3回
投光素子		赤外LED（シンクロビーム・スキャニング方式）
材質		ケース：耐熱ABS、レンズカバー：アクリル、表示カバー：アクリル
ケーブル		0.2mm² 4芯（投光器は3芯）耐油キャブタイヤケーブル2m付
ケーブル延長		0.3mm²以上のケーブルにて投・受光器各全長100mまで延長可能
質量		本体質量：投・受光器各約50g

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：検出距離は、投・受光器設置可能範囲を示します。

（注3）：詳細については、正しくご使用くださいの干渉防止機能について（デジタルカタログ）をご参照ください。

使用例

セル生産ライン

組立ライン

型番リスト

表示件数

型番

接続方式

ケーブル長

(m)

出力

RoHS?

最小発注数量

ケーブルタイプ	2	NPNトランジスタ・オープンコレクタ	10	1個
ケーブルタイプ	5	NPNトランジスタ・オープンコレクタ	10	1個
中継コネクタタイプ	2	NPNトランジスタ・オープンコレクタ	-	1個
ケーブルタイプ	2	PNPトランジスタ・オープンコレクタ	10	1個
ケーブルタイプ	5	PNPトランジスタ・オープンコレクタ	10	1個
中継コネクタタイプ	2	PNPトランジスタ・オープンコレクタ	-	1個

通常単価(税別) (税込単価)	通常出荷日

29,899円 ( 32,889円 )	在庫品1日目当日出荷可能
29,681円 ( 32,649円 )	4日目
36,899円 ( 40,589円 )	在庫品1日目当日出荷可能
29,899円 ( 32,889円 )	6日目
27,931円 ( 30,724円 )	6日目
33,020円 ( 36,322円 )	5日目

詳細情報

基本情報

基本情報

ライターサイズの超小型ボディで狭いスペースへの取り付けが可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
