Panasonic

超薄型ピッキングセンサ（NA1-PK5/NA1-5）

Name: 超薄型ピッキングセンサ （NA1-PK5/NA1-5）
Brand: Panasonic
SKU: 221004951756
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 15,006円～45,899円特別価格

税込単価: 16,507円～50,489円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

ワンタッチケーブル CN-2シリーズ

通常価格(税別)： 1,512円 (税込価格：1,663円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

汎用・超薄型エリアセンサ（NA2-Nシリーズ）

通常価格(税別)： 45,899円 (税込価格：50,489円)

通常出荷日：在庫品1日目

わずか10mmの超薄型で省スペース化を実現、見やすい作業指示灯を装備。

詳細情報を確認する

種類
エリアセンサ
検出方式
透過
アンプ種類
内蔵型
検出物体
不透明体
光軸の配置種類
投光・受光部別体
検出光の種類
多列
光源投光素子
赤外LED
保護構造
IP62
ヘッド形状
角
ヘッド材質
耐熱ABS
光軸数
5
電源電圧
12～24V DC±10％
出力動作
1光軸以上遮光時ONまたはOFF/2光軸以上遮光時ONまたはOFF 切換スイッチにて選択
使用温度範囲 (℃)
-10～+55
ヘッド最大サイズ (mm)
W30×H10×L140

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

25mmピッチの光のカーテンが細い手もキャッチ

UL 、CE を取得しています。
CE : EMC指令
UL : レコグニション認定

従来比1/2、わずか10mmの超薄型

超薄型ピッキングセンサNA1-PK5/NA1-5シリーズは、作業の邪魔にならない省スペース化を実現。

見易い作業指示灯を装備

55mm幅の明るく見易い作業指示灯を投・受光器両方に装備。ピッキング確認に最適です。

並べて使える

異なる投光周波数に設定することにより相互干渉を防ぎます。広い面をカバーしたい場合など、並べて使っても安心です。

長距離検出3m［NA1-5］

この検出距離ならパ?ツストッカの手の有無確認としても安心です。

点灯動作が選べる

ピッキング用途で使用する際、作業指示灯の点灯動作を"点灯"と"点滅"から選べます。

検出動作が選べる

1光軸以上遮光時検出と2光軸以上遮光時検出を選べ、使う用途により使い分けることができます。

外形図

投光器

受光器

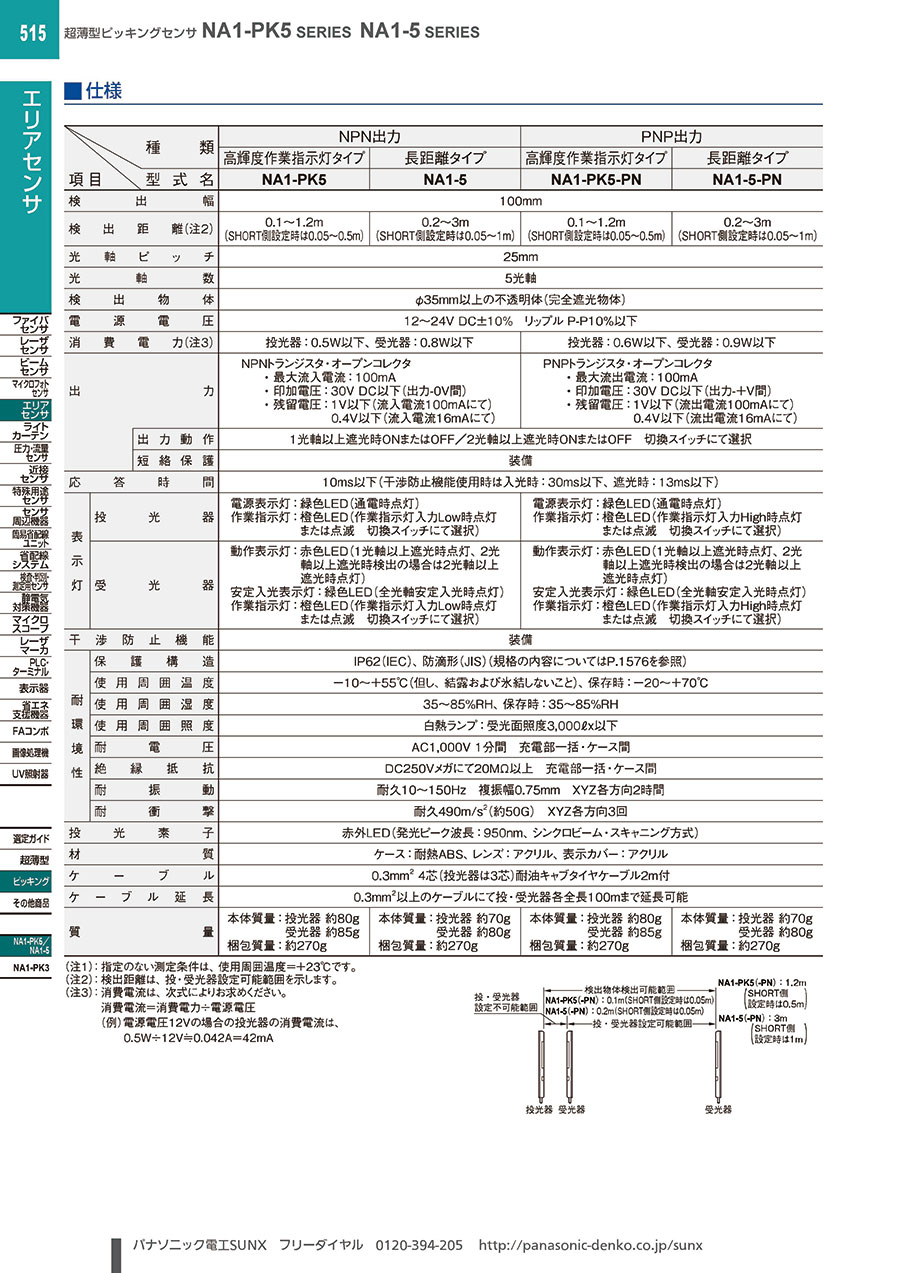

製品仕様

項目	種類	NPN出力		PNP出力
	種類	標準タイプ	長距離タイプ	標準タイプ	長距離タイプ
	型番	NA1-PK5	NA1-5	NA1-PK5-PN	NA1-5-PN
検出幅		100mm
検出距離（注2）		0.1～1.2m （SHORT側設定時は0.05～0.5m）	0.2～3m （SHORT側設定時は0.05～1m）	0.1～1.2m （SHORT側設定時は0.05～0.5m）	0.2～3m （SHORT側設定時は0.05～1m）
光軸ピッチ		25mm
光軸数		5光軸
検出物体		φ35mm以上の不透明体（完全遮光物体）
電源電圧		12～24V DC±10% リップル P-P10%以下
消費電力（注3）		投光器：0.5W以下、受光器：0.8W以下		投光器：0.6W以下、受光器：0.9W以下
出力		NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下（出力-0V間）・残留電圧：1V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて）		PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30V DC以下（出力-+V間）・残留電圧：1V以下（流出電流100mAにて） 0.4V以下（流出電流16mAにて）
出力動作		1光軸以上遮光時ONまたはOFF / 2光軸以上遮光時ONまたはOFF 切換スイッチにて選択
短絡保護		装備
応答時間		10ms以下（干渉防止機能使用時は入光時：30ms以下、遮光時：13ms以下）
表示灯	投光器	電源表示灯：緑色LED（通電時点灯）作業指示灯：橙色LED（作業指示灯入力Low時点灯または点滅切換スイッチにて選択）		電源表示灯：緑色LED（通電時点灯）作業指示灯：橙色LED（作業指示灯入力High時点灯または点滅切換スイッチにて選択）
表示灯	受光器	動作表示灯：赤色LED（1光軸以上遮光時点灯、2光軸以上遮光時検出の場合は2光軸以上遮光時点灯）安定入光表示灯：緑色LED（全光軸安定入光時点灯）作業指示灯：橙色LED（作業指示灯入力Low時点灯または点滅切換スイッチにて選択）		動作表示灯：赤色LED（1光軸以上遮光時点灯、2光軸以上遮光時検出の場合は2光軸以上遮光時点灯）安定入光表示灯：緑色LED（全光軸安定入光時点灯）作業指示灯：橙色LED（作業指示灯入力High時点灯または点滅切換スイッチにて選択）
干渉防止機能		装備
耐環境性	保護構造	IP62（IEC）、防滴形
	使用周囲温度	-10～+55℃（但し、結露および氷結しないこと）、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000lx以下
	耐電圧	AC1,000V 1分間充電部一括・ケース間
	絶縁抵抗	DC250Vメガにて20MΩ以上充電部一括・ケース間
	耐振動	耐久10～150Hz 複振幅0.75mm XYZ各方向2時間
	耐衝撃	耐久490m/s²（約50G） XYZ各方向3回
投光素子		赤外LED（発光ピーク波長：950nm、シンクロビーム・スキャニング方式）
材質		ケース：耐熱ABS、レンズ：アクリル、表示カバー：アクリル
ケーブル		0.3mm² 4芯（投光器は3芯）耐油キャブタイヤケーブル2m付
ケーブル延長		0.3mm²以上のケーブルにて投・受光器各全長100mまで延長可能
質量		本体質量：投光器約80g 受光器約85g 梱包質量：約270g	本体質量：投光器約70g 受光器約80g 梱包質量：約270g	本体質量：投光器約80g 受光器約85g 梱包質量：約270g	本体質量：投光器約70g 受光器約80g 梱包質量：約270g

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：検出距離は、投・受光器設置可能範囲を示します。
（注3）：消費電流は、次式によりお求めください。
消費電流＝消費電力÷電源電圧
（例）電源電圧12Vの場合の投光器の消費電流は、0.5W÷12V≒0.042A＝42mA

使用例

エンジン部品取り出しミスの防止

位置決め範囲の広いワークの検出

型番リスト

表示件数

型番

環境対応

検出距離【区分】

商品タイプ

検出光放射方向

接続方式

ケーブル長

(m)

芯数

出力

検出距離詳細

(mm)

使用湿度範囲

(%)

RoHS?

最小発注数量

RoHS対応（10物質）	～3000	長距離タイプ	フラットON	標準ケーブルタイプ	2	4（投光器は3芯）	NPNトランジスタ・オープンコレクタ	200～3000	35～85	10	1個
RoHS対応（10物質）	～3000	長距離タイプ	フラットON	標準ケーブルタイプ	5	4	NPNトランジスタ・オープンコレクタ	200～3000	35～85	10	1個
RoHS非対応	～3000	長距離タイプ	フラットON	中継コネクタタイプ	-	-	NPNトランジスタ・オープンコレクタ	200～3000	35～85	-	1個
RoHS対応（10物質）	～3000	長距離タイプ	フラットON	標準ケーブルタイプ	2	4（投光器は3芯）	PNPトランジスタ・オープンコレクタ	200～3000	35～85	10	1個
RoHS非対応	～3000	長距離タイプ	フラットON	中継コネクタタイプ	-	-	PNPトランジスタ・オープンコレクタ	200～3000	35～85	-	1個
RoHS対応（10物質）	～3000	NA1-5の受光器	-	標準ケーブルタイプ	2	4	NPNトランジスタ・オープンコレクタ	200～3000	-	10	1個
RoHS対応（10物質）	～3000	NA1-5の投光器	-	標準ケーブルタイプ	2	4	PNPトランジスタ・オープンコレクタ	200～3000	-	10	1個
RoHS対応（10物質）	～2000	高輝度作業指示タイプ	フラットON	標準ケーブルタイプ	2	4（投光器は3芯）	NPNトランジスタ・オープンコレクタ	100～1200	35～85	10	1個
RoHS非対応	～2000	高輝度作業指示タイプ	フラットON	中継コネクタタイプ	-	-	NPNトランジスタ・オープンコレクタ	100～1200	35～85	-	1個
RoHS非対応	～2000	標準タイプ	フラットON	標準ケーブルタイプ	2	4（投光器は3芯）	PNPトランジスタ・オープンコレクタ	100～1200	35～85	-	1個
RoHS非対応	～2000	高輝度作業指示タイプ	フラットON	中継コネクタタイプ	-	-	PNPトランジスタ・オープンコレクタ	100～1200	35～85	-	1個

通常単価(税別) (税込単価)	通常出荷日

36,899円 ( 40,589円 )	在庫品1日目当日出荷可能
36,642円 ( 40,306円 )	6日目
40,688円 ( 44,757円 )	6日目
36,899円 ( 40,589円 )	在庫品1日目当日出荷可能
43,996円40,476円 ( 44,524円 )	6日目
24,116円 ( 26,528円 )	6日目
15,006円 ( 16,507円 )	6日目
36,899円 ( 40,589円 )	在庫品1日目当日出荷可能
45,899円 ( 50,489円 )	在庫品1日目当日出荷可能
37,905円 ( 41,696円 )	6日目
45,899円 ( 50,489円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

わずか10mmの超薄型で省スペース化を実現、見やすい作業指示灯を装備。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超薄型ピッキングセンサ（NA1-PK5/NA1-5）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

装置内の作業者の手指検出に使用しました。

満足度：4.02020/12/19

急ぎだったので、電気部品商社からでは間に合わず、客先直送もできるため、ミスミさんより購入しました。今回はスペースがあった...もっと読む

0人が参考にしています。

1件全て見る
