デジタルカラーマークセンサ［アンプ内蔵］ （LX-100）
- 通常単価(税別)
- 33,020円～36,899円
- 税込単価
- 36,322円～40,589円
3LEDマークセンサ登場。【特長】・さまざまなマーク検出に対応！・最適LED自動選択機能。・用途に合わ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
3LEDマークセンサ登場
CE : EMC指令
UL : レコグニション認定
レジマーク（アイマーク）など、さまざまなマーク検出に対応！
デジタルカラーマークセンサLX-100シリーズは、高精度センシングを可能にする、同軸反射光学系と約1mm×5mmのシャープなスポットで、安定してレジスターマーク（光電管マーク）などのマーク検出が可能です。
最適LED自動選択機能
R・G・BのLED3色には、得意な色判別の組み合わせがあります。デジタルカラーマークセンサLX-100のマークモードでは、マークと下地のコントラスト（S/N比）が最大となるLEDを自動選択する「最適LED自動選択機能」を搭載し、最適な検出を行ないます。マークと下地の反射光量の差ではなく、コントラストでLEDを選択しますのでより安定した検出が行なえます。
（下例の包装フィルムの場合では、青色LEDが光量比において優れた値を示し、より安定した検出が可能となるため、青色LEDによるマーク検出が行なわれます。）
用途に合わせて選べる2つの検出モード
R・G・Bの3つのLEDの内1つ（単色）を自動選択し、超高速応答45μsを実現した検出モードです。
最適LED自動選択機能で検出に最適なLEDを自動選択します。高速性が求められる検出に最適です。
R・G・Bの3つのLEDをすべて点灯させ、反射光のR・G・B比率でマークの色を高精度判別。マークの周囲に、柄・模様の入ったフィルムなどの検出に効果的です。
※マークモード/カラーモードの選択は、キー操作にて行ないます。
高精度 マーク色判別
デジタルカラーマークセンサLX-100のカラーモードでは、R・G・B3色のLEDをすべて使用し、マーク色をR・G・Bの比率で判別します。内蔵された12bitA/Dコンバータにより、分解能1/4,000の高精度判定が可能です。下図はその仕組みをイメージ化したものです。
デジタル表示で簡単設定! 設定内容の数値管理が可能
4桁デジタル表示で、マークと下地の入光量を確認できます。また、しきい値が数値で管理できますので、マニュアル化も簡単です。ダイレクトコードを表示させると、設定内容が確認できますので、遠隔地でのメンテナンスなどに有効です。
初心者でもすぐに使えるMODE NAVI
センサの基本操作項目を6つの表示灯で表すMODE NAVI。簡単に操作ができ、今どの操作モードに設定されているのか、ひと目で確認できます。
検出状態をデジタル管理可能
検出状態が数値で表示されますので、センサの状態がひと目でわかります。また、各包装フィルムでの、センサの設定をデジタルで指示することも可能です。
・センサの設定指示例
設定内容がひと目でわかるダイレクトコード
ダイレクトコードを利用すれば、設定内容などが数値で確認でき、電話でのメンテナンス対応に役立ちます。
ダイレクトコード表（D-Code）
センサの設定モードを4桁のコード（D-Code）で確認できます。下表がその一覧です。
（注1）：マークモードでのL-ON/D-ONはセンサ側で自動的に設定されます。例えば、2点ティーチングでは、ONさせたいマークで｢ONキー｣を押し、OFFさせたい下地で｢OFFキー」を押します。この際、オペレータはL-ON/D-ON を全く意識する必要がありません。
（注2）：検出の精度をFINE（標準）/COARSE（粗い）の2段階で設定します。
（注3）：パーセント表示は、マークモードのみ有効です。
（注4）：エコモードは、RUNモードで一定時間（約10秒以上）ボタン操作がない場合、デジタル表示を消灯して消費電力を押さえる機能です。デジタル表示は、どれかのキーを押すことで再度点灯します。
（注5）：ターンモードは、センサの取り付け上でデジタル表示が逆さになる場合、デジタル表示を反転させて見易くする機能です。
※工場出荷時の設定（デフォルト）：D-Codeで、"0004"となっています。
超シンプルティーチング
最も基本的な設定方法、「2点ティーチング」の例をご紹介します。
装置内部に設置された手の届きにくいカラーマークセンサも、操作パネルやタッチパネルなど、外部入力でスムーズにティーチングが行なえます。品種の切り換えも簡単に対応できます。
フルオートティーチング：マークモードで、ワークを止めずにティーチングします。
1点ティーチング：カラーモードで、検出させる色をスポットに合わせティーチングします。
小型設計で省スペース
キーロック機能を装備
キーロック機能を使えば、センサの設定項目を誤って変更されないように、入力操作を制限することができます。また、しきい値調整だけ許可する「RUNアジャスト」、ティーチング操作だけ許可する「RUNティーチング」と言った細かな設定も可能です。「RUNアジャスト」、「RUNティーチング」を設定した場合、アジャストおよびティーチングが、RUNモードのままで可能になります。
製品仕様
LX-101
LX-101-P
LX-101-Z
LX-101-P-Z
MS-LX-1
MS-LX-2
材質：SUS
M4（長さ28mm）座金組込ビス2本付属
材質：SUS
M4（長さ30mm）座金組込ビス2本付属

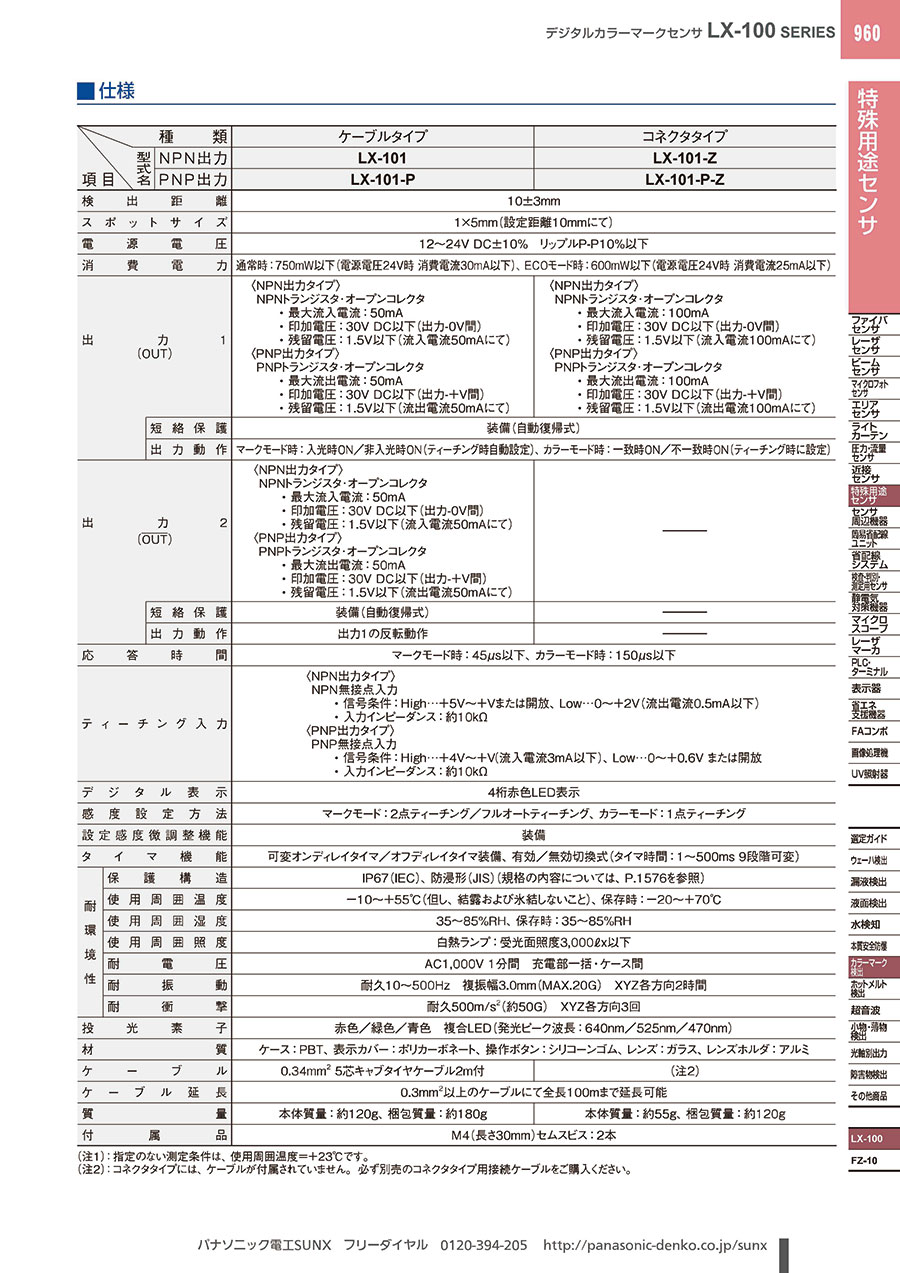

規格表
| 種類 | ケーブルタイプ | コネクタタイプ | |
|---|---|---|---|
| 型 式 名 | NPN出力 | LX-101 | LX-101-Z |
| PNP出力 | LX-101-P | LX-101-P-Z | |
| 検出距離 | 10±3mm | ||
| スポットサイズ | 1×5mm（設定距離10mmにて） | ||
| 電源電圧 | 12～24V DC±10% リップルP-P 10%以下 | ||
| 消費電力 | 通常時：750mW以下（電源電圧24V時消費電流30mA以下）、 ECOモード時：600mW以下（電源電圧24V時消費電流25mA以下） | ||
| 出力1 （OUT） | <NPN出力タイプ> NPNトランジスタ・オープンコレクタ ・最大流入電流：50mA ・印加電圧：30V DC以下 （出力-0V間） ・残留電圧：1.5V以下 （流入電流50mAにて） <PNP出力タイプ> PNPトランジスタ・オープンコレクタ ・最大流出電流：50mA ・印加電圧：30V DC以下 （出力-+V間） ・残留電圧：1.5V以下 （流出電流50mAにて） | <NPN出力タイプ> NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下 （出力-0V間） ・残留電圧：1.5V以下 （流入電流100mAにて） <PNP出力タイプ> PNPトランジスタ・オープンコレクタ ・最大流出電流：100mA ・印加電圧：30V DC以下 （出力-+V間） ・残留電圧：1.5V以下 （流出電流100mAにて） | |
| - | 短絡保護 | 装備（自動復帰式） | |
| - | 出力動作 | マークモード時：入光時ON/非入光時ON（ティーチング時自動設定）、 カラーモード時：一致時ON/不一致時ON（ティーチング時に設定） | |
| 出力2 （OUT） | <NPN出力タイプ> NPNトランジスタ・オープンコレクタ ・最大流入電流：50mA ・印加電圧：30V DC以下 （出力-0V間） ・残留電圧：1.5V以下 （流入電流50mAにて） <PNP出力タイプ> PNPトランジスタ・オープンコレクタ ・最大流出電流：50mA ・印加電圧：30V DC以下 （出力-+V間） ・残留電圧：1.5V以下 （流出電流50mAにて） | - | |
| - | 短絡保護 | 装備（自動復帰式） | - |
| 出力動作 | 出力1の反転動作 | - | |
| 応答時間 | マークモード時：45μs以下、カラーモード時：150μs以下 | ||
| ティーチング入力 | <NPN出力タイプ> NPN無接点入力 ・信号条件： High…+5V～+Vまたは開放 Low…0～+2V（流出電流0.5mA以下） ・入力インピーダンス：約10kΩ <PNP出力タイプ> PNP無接点入力 ・信号条件： High…+4V～+V（流入電流3mA以下） Low…0～+0.6Vまたは開放 ・入力インピーダンス：約10kΩ | ||
| デジタル表示 | 4桁赤色LED表示 | ||
| 感度設定方法 | マークモード：2点ティーチング/フルオートティーチング、 カラーモード：1点ティーチング | ||
| 設定感度微調整機能 | 装備 | ||
| タイマ機能 | 可変オンディレイタイマ/オフディレイタイマ装備、 有効/無効切換式（タイマ時間：1～500ms 9段階可変） | ||
| 耐 環 境 性 | 保護構造 | IP67（IEC）、防浸形 | |
| 使用周囲温度 | -10～+55℃（但し、結露および氷結しないこと）、保存時：-20～+70℃ | ||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||
| 使用周囲照度 | 白熱ランプ：受光面照度3,000 Lx以下 | ||
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 | ||
| 耐振動 | 耐久10～500Hz 複振幅3.0mm（MAX.20G） XYZ各方向2時間 | ||
| 耐衝撃 | 耐久500m/s2（約50G） XYZ各方向3回 | ||
| 投光素子 | 赤色/緑色/青色 複合LED（発光ピーク波長：640nm/525nm/470nm） | ||
| 材質 | ケース：PBT、表示カバー：ポリカーボネート、操作ボタン：シリコーンゴム レンズ：ガラス、レンズホルダ：アルミ | ||
| ケーブル | 0.34mm2 5芯キャブタイヤケーブル 2m付 | （注2） | |
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100mまで延長可能 | ||
| 質量 | 本体質量：約120g | 本体質量：約55g | |
| 梱包質量：約180g | 梱包質量：約120g | ||
| 付属品 | M4（長さ30mm）座金組込ビス：2本 | ||
（注1）： 指定のない測定条件は、使用周囲温度=+23℃です。
（注2）： コネクタタイプには、ケーブルが付属されていません。必ず別売のコネクタタイプ用接続ケーブルをご購入ください。
スポットサイズ特性図（代表例）
（単位：mm）
| 設定距離（L） （注1） | スポットサイズ（注2） | |
|---|---|---|
| 幅（W） | 長さ（D） | |
| 7 | 2.0 | 5.5 |
| 8 | 1.7 | 5.5 |
| 9 | 1.2 | 5.3 |
| 10 | 1.0 | 5.0 |
| 11 | 1.3 | 5.0 |
| 12 | 1.5 | 5.0 |
| 13 | 2.0 | 5.0 |
（注1）： 設定距離Lは、レンズ前面からワークまでの距離です。
（注2）： 数値は代表例です。目安としてご使用ください。
