メカニカル部品技術窓口

絞り込み条件

未確定：候補が13型番あります。

Panasonic

ファイバオプション（レンズ）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,633円～14,654円

税込単価: 1,796円～16,119円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

Panasonic

通常出荷日：在庫品1日目

【特長】・Panasonicのファイバ用オプション（レンズ）

種類
関連部品
センサオプション種類
レンズ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FV-LE1／耐真空長距離レンズ

FV-SV2／耐真空サイドビュウレンズ

FX-LE1／長距離レンズ

FX-LE2／超長距離レンズ

FX-MR1／極小スポットレンズ／FD-42G装着図
（注1）：φ0.5mmのスポットを結ばせるには、上図のlを指定範囲内に収める必要があります。

FX-MR2／ズームレンズ

FX-MR3／極小スポットレンズ／FD-EG30装着図
（注1）：ファイバに装着する場合、止まるまでねじ込んでください。

FX-MR5／ズームレンズ
NT-FX-MR5（専用ナット）付属

FX-MR6／極小スポットレンズ／FD-EG31装着図
（注1）：ファイバに装着する場合、止まるまでねじ込んでください。

FX-SV1／サイドビュウレンズ

製品仕様

型番	材質
FV-LE1	ケース・・・A6061-T6 レンズ・・・BK-7
FX-LE1	ケース・・・黄銅（ニッケルメッキ）レンズ・・・ガラス
FX-LE2	ケース・・・SUS303 レンズ・・・ガラス
FX-MR1	ケース・・・アルミ（黒アルマイト）レンズ・・・ガラス
FX-MR2
FX-MR3
FX-MR5	ケース・・・PBT（黒）レンズ・・・ガラス
FX-MR6	ケース・・・アルミ（黒アルマイト）レンズ・・・アクリル
FX-SV1	ケース・・・黄銅（ニッケルメッキ）レンズ・・・ガラス

レンズ（透過型ファイバ用）

（注1）：透過型ファイバにレンズを装着して使用する場合、光芒が狭くなりますので、充分に光軸調整を行なった上でご使用ください。
（注2）：ファイバの長さの関係により、実用上の検出距離としてあります。

（注1）：透過型ファイバにレンズを装着して使用する場合、光芒が狭くなりますので、充分に光軸調整を行なった上でご使用ください。
（注2）：ファイバの長さの関係により、実用上の検出距離としてあります。
（注3）：FT-H30-M1V-Sのファイバ長は1mです。FX-500シリーズのHYPR、U-LG、LONGおよびFX-102口の検出距離は、大気側ファイバFT-J8の長さも考慮してあります。

レンズ（反射型ファイバ用）

型番リスト

表示件数

型番

環境対応

商品タイプ

検出物体

標準検出物体

(φ)

ヘッド形状

ヘッド材質

スポットサイズ

(mm)

使用温度範囲

(℃)

ヘッド最大サイズ

(mm)

付属品

RoHS?

最小発注数量

RoHS対応（10物質）	透過形ファイバ用耐真空長距離レンズ	-	-	円筒	A6061-T6	-	-60～+350	L9.2	-	10	1個
RoHS非対応	透過形ファイバ用サイドビュウレンズ	-	-	円筒	SUS303	-	-30～+300	L9	-	-	1個
RoHS対応（10物質）	透過形ファイバ用耐真空サイドビュウレンズ	-	-	角	SUS303	-	-60～+300	W9.5×H4.5×L10.5	-	10	1個
RoHS対応（10物質）	透過形ファイバ用長距離レンズ	-	-	ねじ	黄銅ニッケルめっき	-	-60～+350	H4.3×L9.2	-	10	1個
RoHS対応（10物質）	透過形ファイバ用超長距離レンズ	-	-	円筒	SUS303	-	-60～+350	H12×L22.2	-	10	1個
RoHS対応（10物質）	反射型ファイバ用微小スポットレンズ	微小面積	0.5	ねじ	アルミ(黒アルマイト)	Φ0.5	-40～+70	H4×L20.2	-	10	1個
RoHS対応（10物質）	反射型ファイバ用ズームレンズ	不透明体	-	ねじ	アルミ(黒アルマイト)	Φ0.7～2	-40～+70	H8×L27.1	-	10	1個
RoHS対応（10物質）	反射型ファイバ用微小スポットレンズ	微小面積	-	ねじ	アルミ(黒アルマイト)	Φ0.15～0.5	-40～+70	H4.5×L15	-	10	1個
RoHS対応（10物質）	反射型ファイバ用ズームレンズ(サイドビュウタイプ)	不透明体	-	角	ポリブチレンテレフタレート(PBT)	Φ0.5～3	-40～+70	W10.3×H6.3×L20.3	NT-FX-MR5（専用ナット）	10	1個
RoHS対応（10物質）	反射型ファイバ用極小スポットレンズ	微小面積	-	ねじ	アルミ(黒アルマイト)	Φ0.1～0.4	-20～+60	H4×L16	-	10	1個
RoHS対応（10物質）	反射型ファイバ用極小スポットレンズ	微小面積	-	ねじ	SUS303	Φ0.1～0.4	-55～+70	H4.3×L15.3	-	10	1個
RoHS対応（10物質）	反射型ファイバ用平行光レンズ(BK7)	微小面積	-	ねじ	SUS303	Φ4	-55～+70	H4.3×L10	-	10	1個
RoHS対応（10物質）	透過形ファイバ用サイドビュウレンズ	-	-	ねじ	黄銅ニッケルめっき	-	-60～+300	H4×L8	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,693円 ( 4,062円 )	6日目
7,719円 ( 8,491円 )	4日目
12,286円 ( 13,515円 )	6日目
1,633円 ( 1,796円 )	在庫品1日目当日出荷可能
6,714円 ( 7,385円 )	6日目
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
4,785円 ( 5,264円 )	在庫品1日目当日出荷可能
4,016円 ( 4,418円 )	在庫品1日目当日出荷可能
5,475円 ( 6,023円 )	在庫品1日目当日出荷可能
7,957円 ( 8,753円 )	4日目
7,506円 ( 8,257円 )	4日目
14,654円 ( 16,119円 )	3日目
4,168円 ( 4,585円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・Panasonicのファイバ用オプション（レンズ）

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

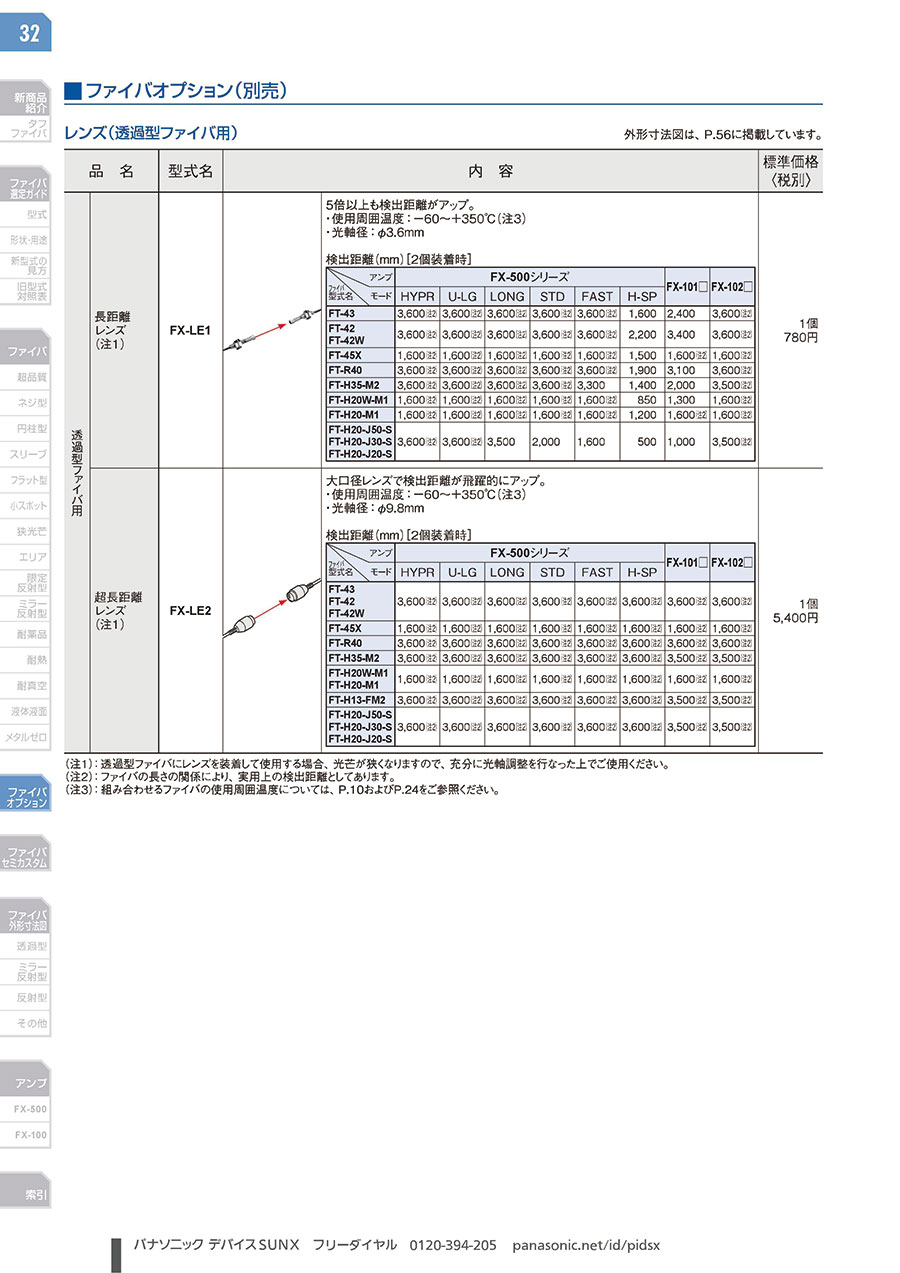

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
