デジタルファイバセンサ （FX-100）

商品特長詳細

扱いやすさ・高機能をロープライスにパッケージ

UL/C-UL 、CE を取得しています。
CE : マーキング適合
UL : リスティング認定

※FX-100シリーズは、2011年7月生産分よりパナソニックブランドに変更しています。
※写真は、カバーを開けた状態です。

扱いやすいデジタル2画面

デジタルファイバセンサFX-100シリーズは、しきい値・入光量を同時に確認でき、また各種設定時に格段の操作性を発揮する、デジタル2画面を搭載しました。

市販コネクタ使用によるリードタイム&保守品番削減

使用するコネクタは市販のコネクタのため、センサ購入後のコネクタ加工費や加工にかかるリードタイムが大幅に削減できます。デジタル圧力センサDP-100シリーズやマイクロフォトセンサPM-65シリーズとコネクタ部材を共通化できます。

明確な操作体系で、簡単操作を実現

発売以来好評のデジタル圧力センサDP-100シリーズの操作体系を採用。設定内容のレベルを「RUNモード」、「SETモード」、「PROモード」の3つに分類し、設定操作を分かりやすく、簡単にしました。

セットアップを容易にするクイック・コード入力機能 ［RUNモード］

あらかじめ設定してある「コード（数字）」を入力するだけで、センサの設定が可能です。誤って設定変更してしまっても、コードを入力すればすぐに復帰可能です。
また、電話での対応時も「コード（数字）」を伝えることによりスムーズに確認可能です。海外のお客様への対応も簡単に行うことができます。

ON/OFFボタンで簡単ティーチング ［SETモード］

検出したい場所・状態でONボタン、それ以外でOFFボタンを押すだけでティーチング設定ができます。入光時ON、非入光時ONの区別を考慮する手間がなくなりました。

■ワークがなくてもティーチング可能。
リミットティーチング機能

ワークのない状態（入光量が安定した状態）をティーチングすることにより「しきい値」を設定することができます。背景物体がある場合の検出や微小物体の検出に便利です。
また、外部入力によるティーチングも可能です。

入光量表示のばらつきを解消 GETA機能 ［PROモード］

同じ検出をしていても、ファイバアンプごとにデジタル数値がばらつく場合があります。検出自体に問題はありませんが、作業される方が不安に思うケースがあります。
GETA機能を使うことにより、任意の値に補正できますので、見た目のばらつきが解消でき、作業手順書などの作成もしやすくなります。

メンテナンスの手間を省くしきい値追従周期設定機能 ［PROモード］

長期的な環境変化（ホコリ等）による投光量の変化に追従するため、任意の周期で入光量を確認し、しきい値の再設定を自動で行います。メンテナンス工数の削減に貢献します。

微小物体、透明体の検出を安定させる投光量可変機能 ［SETモード］

近距離での検出時や、透明体・微小物体の検出時など、受光レベルが飽和してしまう場合、センサの投光量を減光して検出を安定させることができます。
また、減光レベルは従来1レベルでの設定しかできませんでしたが、3レベル+自動設定の4種類を設定できるようになりました。（2007年12月生産分より）
従来、ファイバや設定距離の変更をしなければならなかった検出も、この機能により容易に設定が行なえます。

相互干渉防止&設定中の確認が可能 投光フラッシング ［SETモード］

標準タイプFX-101□は最大3台、長距離タイプFX-102□は最大4台まで相互干渉を防止します。
干渉防止の設定をする際に投光がフラッシングしますので、どのファイバを設定しているかがひと目で確認できます。また、従来のようにアンプを密着して設置する必要がなく、アンプ同士が離れていても機能します。

外部からセンサの設定が可能 ［PROモード］

投光停止、リミットティーチング/フルオートティーチング/2点ティーチング（注1）、ECOおよび入光量テスト（注1）の設定を外部入力によって行なうことができます。また、ティーチングしたしきい値は、メモリすることができます。（注1）

（注1）：2点ティーチング、入光量テストおよびしきい値のメモリは、2007年12月生産分より可能です。

工数・人的ミスを削減 設定コピー機能 ［PROモード］

マスタとなるファイバセンサに1台ずつファイバセンサを接続することにより、マスタセンサの設定内容をデータ通信にてコピーできます。複数個を同一設定する場合、設定ミスによるトラブルを未然に防止し、また装置の設計変更時も作業指示書の変更が少なくて済みます。

［コピーできる内容］
しきい値、出力動作設定、タイマ動作設定、タイマ時間設定、投光量可変設定、シフト設定、ECO設定、デジタル表示反転設定、しきい値余裕度設定

型式名	タイプ	検出距離 （FT-43にて）	応答時間
FX-101	標準タイプ	350mm	最速250μs
FX-102	長距離タイプ	970mm	最速2.5ms

消費電力の節約が可能

設定後、約20秒間キー操作を行なわないとデジタル表示部が消灯し、消費電力を約600mW以下まで抑えられます。
（点灯時720mW以下）

外形図

（注1）： 2007年12月生産分より、前面部の形状が変更になっています。
（注2）： 2011年7月生産分より、保護カバーを付属しています。

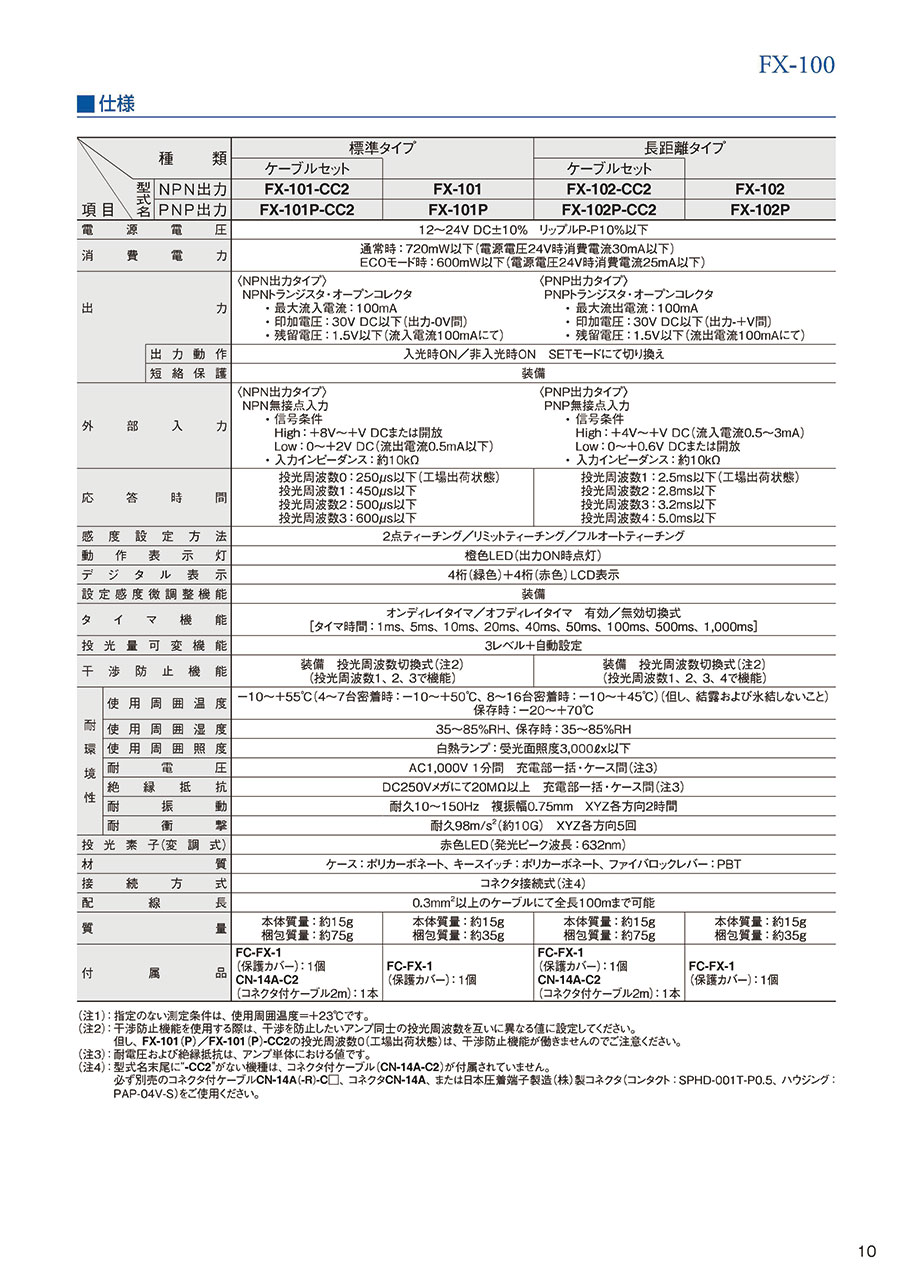

製品仕様

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：干渉防止機能を使用する際は、干渉を防止したいアンプ同士の投光周波数を互いに異なる値に設定してください。
          但し、FX-101（P） / FX-101（P）-CC2の投光周波数0（工場出荷状態）は、干渉防止機能が働きませんのでご注意ください。
（注3）：耐電圧および絶縁抵抗は、アンプ単体における値です。
（注4）：型式名末尾に“-CC2”がない機種は、コネクタ付ケーブル（CN-14A-C2）が付属されていません。
          必ず別売のコネクタ付ケーブルCN-14A（-R）-C□、コネクタCN-14A、または日本圧着端子製造（株）製コネクタ（コンタクト：SPHD-001T-P0.5、ハウジング：PAP-04V-S）をご使用ください。
（注5）：2011年7月生産分より、保護カバーを付属しています。
