カラーファイバセンサ (FZ-10)

商品特長詳細

微妙な色の差を判別

UL 、CE を取得しています。
CE : EMC指令
UL : レコグニション認定

R・G・BのLED採用

光源には、R（赤色）・G（緑色）・B（青色）のLEDを採用していますので、白熱ランプ式と比べ外乱光に強く、長寿命でメンテナンスフリーです。

優れた色差判別能力

色をR（赤色）・G（緑色）・B（青色）の各色成分にデジタル処理して判別しますので、非常に精度の高い色判別が可能です。 （注）：お客様のご使用になるワークの形状・色・ツヤなどで検出できない場合もありますので、ご相談ください。

4種類のファイバを用意

色判別させたいワークの大きさや用途に合わせて、ファイバを選択できます。小さなワークの色も判別できます。

使用例

外形図

付属アンプ取付金具装着図

（注1）：上面図は、カバー非装着時の図です。

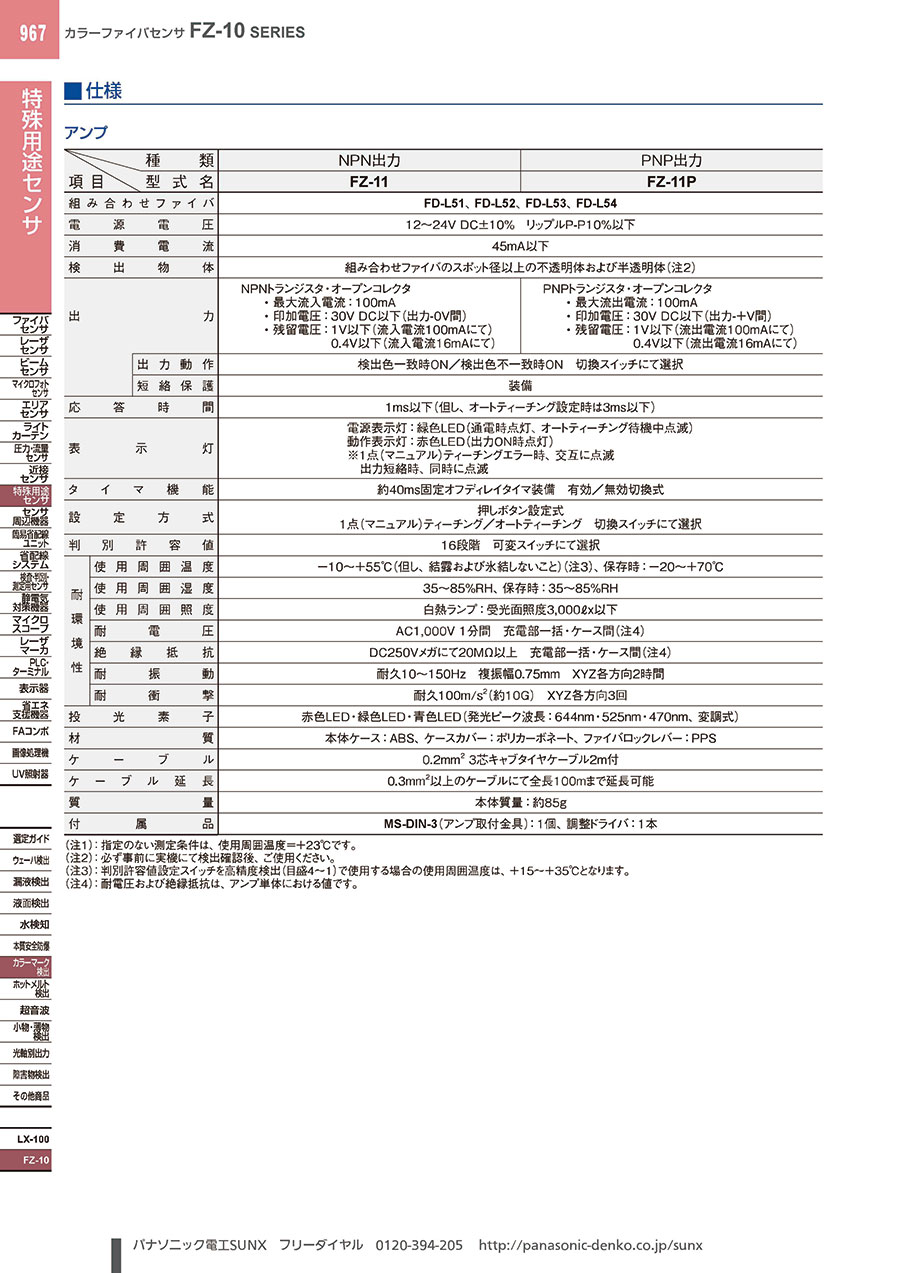

製品仕様

アンプ

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：必ず事前に実機にて検出確認後、ご使用ください。
（注3）：判別許容値設定スイッチを高精度検出（目盛4～1）で使用する場合の使用周囲温度は、+15～+35℃となります。
（注4）：耐電圧及び絶縁抵抗は、アンプ単体における値です。

ファイバ

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：検出範囲は、各ファイバに設定距離にて、判別許容値設定スイッチを目盛16（▲マーク）で白色無光沢紙（50×50mm）をティーチングした感度で白色無光沢紙を検出できる範囲です。
（注3）：R25mm未満で曲げると、検出性能は低下します。
（注4）：FD-L51（標準タイプ）は正反射の影響を受けやすいため、極めて反射率の高いワーク（鏡、メッキ処理品、銅箔など）を検出させる場合は、ティーチングがうまく行なえかったり、検出げ不安定になることがあります。そのようなワークを検出させる場合には、FD-L52（高精度タイプ）またはFd-L53（極小スポッとタイプ）を使用し、必ず投光スポットがワークに垂直に当たるようにしてください。
