限定距離検出により、検出物体の色や材質などにほとんど影響されません。
また、背景物体による影響も少なく安定した検出が可能です。
検出面から100mm以上（EX-43にて）離せば鏡面状物体も検出しません。
（背景物体は平面で正対していること。円形状や湾曲した背景物体の場合は、検出することがありますのでご注意ください。）

小型・省スペース

W10×H30×D18mmの小型サイズで、狭いスペースでも自在に取り付けることができます。

水洗いOK！

保護構造IP67を実現。食品業界など、水がかかるラインでも安心です。別売センサ取付金具もステンレス製で錆びません。
ご注意：検出中に水がかかると、水を検出する場合があります。

用途に応じて選べる2タイプ

拡散光タイプ

小さな穴や凹凸に影響されません。
有無検出に最適です。

スポット光タイプ

赤色スポット光により、検出位置を目で確認できますので、設定が簡単です。
繰り返し精度0.05mm。位置決めに最適です。

外形図

（注1）：EX-42には、装備されていません。
EX-43Tは、タイマボリウムになります。

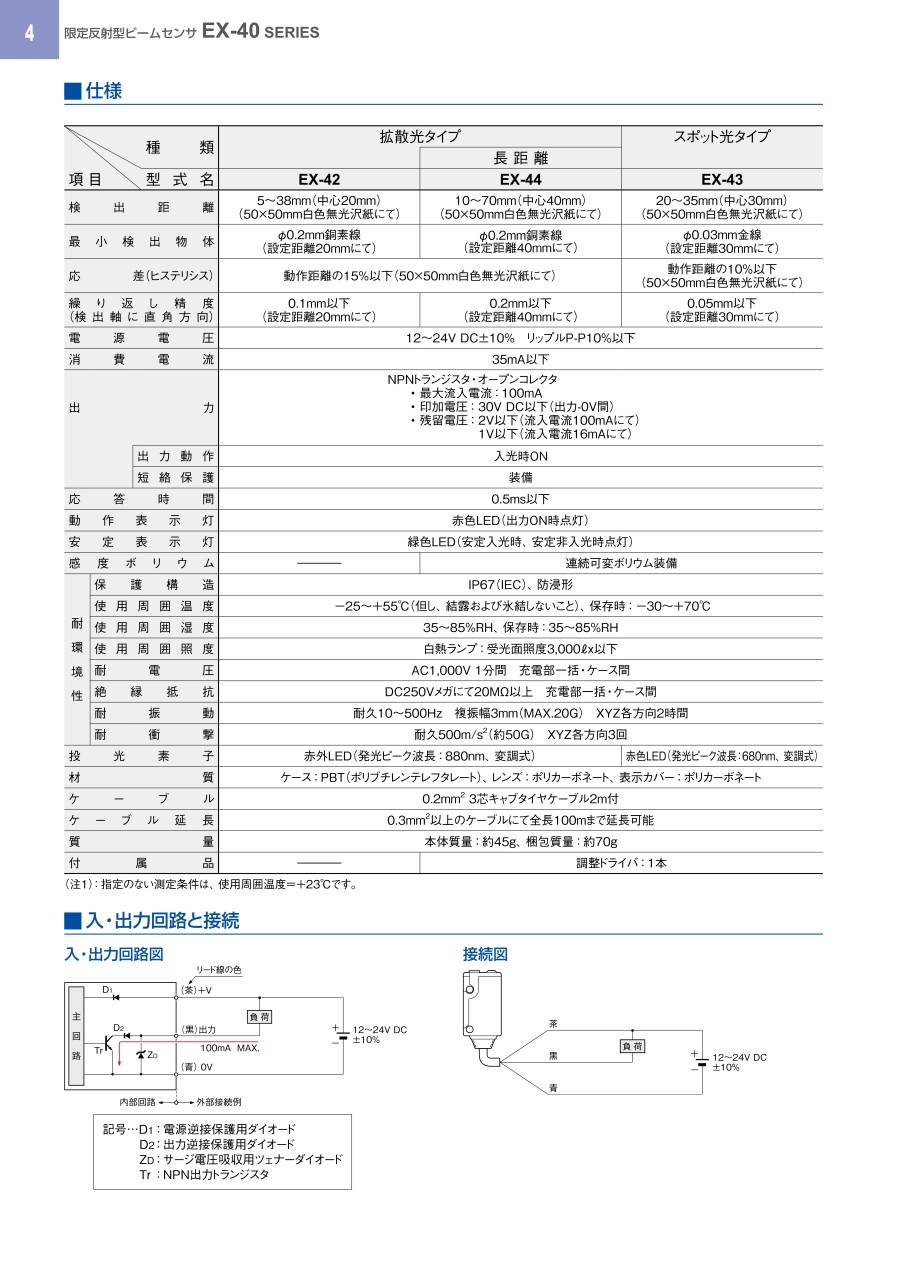

製品仕様

項目		種類	拡散光タイプ		スポット光タイプ
		種類	-	長距離	-	タイマ付
		型番	EX-42	EX-44	EX-43	EX-43T
検出距離			5～38mm（中心20mm）（50×50mm白色無光沢紙にて）	10～70mm（中心40mm）（50×50mm白色無光沢紙にて）	20～35mm（中心30mm）（50×50mm白色無光沢紙にて）
最小検出物体			φ0.2mm銅素線（設定距離20mmにて）	φ0.2mm銅素線（設定距離40mmにて）	φ0.03mm金線（設定距離30mmにて）
応差（ヒステリシス）			動作距離の15%以下（50×50mm白色無光沢紙にて）		動作距離の10%以下（50×50mm白色無光沢紙にて）
繰り返し精度（検出軸に直角方向）			0.1mm以下（設定距離20mmにて）	0.2mm以下（設定距離40mmにて）	0.05mm以下（設定距離30mmにて）
電源電圧			12～24V DC±10% リップルP-P10%以下
消費電流			35mA以下
出力			NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧： 30V DC以下（出力-0V間）・残留電圧： 1.5V以下（流入電流100mAにて） 0.4V以下（流入電流16mAにて）
出力動作			入光時ON
短絡保護			装備
応答時間			0.5ms以下
動作表示灯			赤色LED（出力ON時点灯）
安定表示灯			緑色LED（安定入光時、安定非入光時点灯）
感度ボリウム			-	連続可変ボリウム装備		-
タイマ機能			-			可変（約0.1～1s）オフディレイタイマ装備（注2）
耐環境性	保護構造		IP67（IEC）、防浸形
	使用周囲温度		-25～+55℃（但し、結露および氷結しないこと）、保存時： -30～+70℃
	使用周囲湿度		35～85%RH、保存時：35～85%RH
	使用周囲照度		白熱ランプ：受光面照度3,000lx以下
	耐電圧		AC1,000V 1分間充電部一括・ケース間
	絶縁抵抗		DC250Vメガにて20MΩ以上充電部一括・ケース間
	耐振動		耐久10～500Hz 複振幅3mm（MAX.20G） XYZ各方向2時間
	耐衝撃		耐久500m/s²（約50G） XYZ各方向3回
投光素子			赤外LED（発光ピーク波長：880nm、変調式）		赤色LED（発光ピーク波長：680nm、変調式）
材質			ポリアリレート
ケーブル			0.2mm² 3芯キャブタイヤケーブル2m付
ケーブル延長			0.3mm²以上のケーブルにて全長100mまで延長可能
質量			本体質量：約45g、梱包質量：約70g
付属品			-	調整ドライバ：1本

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：タイマは、常時有効状態となっています。

使用例

基板の位置決め

パーツフィーダの部品検出

トレイの位置決め

型番リスト

表示件数

型番

検出距離【区分】

商品タイプ

検出光の種類

光源投光素子

ケーブル長

(m)

タイマ機能

応差

検出距離詳細

(mm)

RoHS?

最小発注数量

～50	拡散光タイプ	拡散光	赤外LED(変調式)	5	なし	応差15%以下(50x50mm 白色無光沢紙)	5～38	10	1個
～50	スポット光タイプ	小スポット	赤色LED	2	なし	応差10%以下 (50x50mm 白色無光沢紙)	20～35	10	1個
～50	スポット光タイプ	小スポット	赤色LED	5	なし	応差10%以下 (50x50mm 白色無光沢紙)	20～35	10	1個
～100	拡散光タイプ(長距離)	拡散光	赤外LED(変調式)	5	なし	応差15%以下(50x50mm 白色無光沢紙)	10～70	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,749円 ( 10,724円 )	7日目
10,799円 ( 11,879円 )	在庫品1日目当日出荷可能
10,696円 ( 11,766円 )	7日目
10,696円 ( 11,766円 )	7日目

詳細情報

基本情報

基本情報

【特長】・限定空間内の物体を安定して検出。【検出タイプ】反射
