トーフレ

フレキシブルチューブフランジ型 NO溶接タイプ TF-20000

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 8,796円～16,694円特別価格

税込単価: 9,676円～18,363円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目

規格フランジに接続できるフランジをチューブにルーズに取り付け。チューブの有効長...

種類
フレキシブルチューブ
ホース材質
SUS304
接続部種類
フランジ
ブレイド
あり
チューブ種類
タフオメガチューブ
ブレイド重数
1重

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※ブレイド端末をリングに全周溶接とする。
（10K,20Kタイプ）

製品仕様

使用チューブ：タフオメガチューブ

規格表

フレキシブルチューブフランジ型 NO溶接タイプ TF-20000 タフオメガチューブ仕様表

1重・2重ブレイド付フレキの使用圧力・破壊圧力は常温時の計算値です。

技術情報・設計アイデア

ボルト締め付けトルク（推奨値）

口径（A）	トルク kg・m
20～40	5～8（49.1～78.5N・m）
50～100	8～10（78.5～98.1N・m）
125～150	14～18（137.3～176.6N・m）
200～300	16～20（157.0～196.2N・m）

型番リスト

表示件数

型番

内径

(mm)

最高使用圧力（範囲）

(MPa)

外径 D

(φ)

口径

長さ

(mm)

最高使用圧力（チューブ、ブレードの性能値）

(MPa)

最小曲げ半径

(mm)

最小発注数量

67	1.1～3.0	87.4	65A	1000	2.25	150	1個
67	1.1～3.0	87.4	65A	300	2.25	150	1個
67	1.1～3.0	87.4	65A	400	2.25	150	1個
67	1.1～3.0	87.4	65A	500	2.25	150	1個
67	1.1～3.0	87.4	65A	600	2.25	150	1個
67	1.1～3.0	87.4	65A	700	2.25	150	1個
67	1.1～3.0	87.4	65A	800	2.25	150	1個
67	1.1～3.0	87.4	65A	900	2.25	150	1個
78.5	1.1～3.0	103.0	80A	300	1.62	220	1個
78.5	1.1～3.0	103.0	80A	400	1.62	220	1個
78.5	1.1～3.0	103.0	80A	600	1.62	220	1個
78.5	1.1～3.0	103.0	80A	800	1.62	220	1個
103.5	1.1～3.0	129.0	100A	1000	1.22	280	1個
103.5	1.1～3.0	129.0	100A	300	1.22	280	1個
103.5	1.1～3.0	129.0	100A	400	1.22	280	1個
103.5	1.1～3.0	129.0	100A	500	1.22	280	1個
103.5	1.1～3.0	129.0	100A	600	1.22	280	1個
103.5	1.1～3.0	129.0	100A	700	1.22	280	1個
103.5	1.1～3.0	129.0	100A	800	1.22	280	1個
103.5	1.1～3.0	129.0	100A	900	1.22	280	1個

通常単価(税別) (税込単価)	通常出荷日

11,630円 ( 12,793円 )	5日目
10,154円9,341円 ( 10,275円 )	5日目
8,796円 ( 9,676円 )	5日目
9,207円 ( 10,128円 )	5日目
9,621円 ( 10,583円 )	5日目
10,035円 ( 11,039円 )	5日目
10,500円 ( 11,550円 )	5日目
11,068円 ( 12,175円 )	5日目
8,861円 ( 9,747円 )	5日目
9,325円 ( 10,258円 )	5日目
10,212円 ( 11,233円 )	5日目
11,466円 ( 12,613円 )	5日目
16,694円 ( 18,363円 )	8日目
10,826円 ( 11,909円 )	5日目
11,666円 ( 12,833円 )	5日目
12,503円 ( 13,753円 )	5日目
13,342円 ( 14,676円 )	5日目
14,174円 ( 15,591円 )	5日目
15,013円 ( 16,514円 )	5日目
15,856円 ( 17,442円 )	5日目

詳細情報

基本情報

基本情報

規格フランジに接続できるフランジをチューブにルーズに取り付け。チューブの有効長が長いため、振動、繰り返し変位配管に有利です。溶接部はオールステンレスです。（標準SUS304）

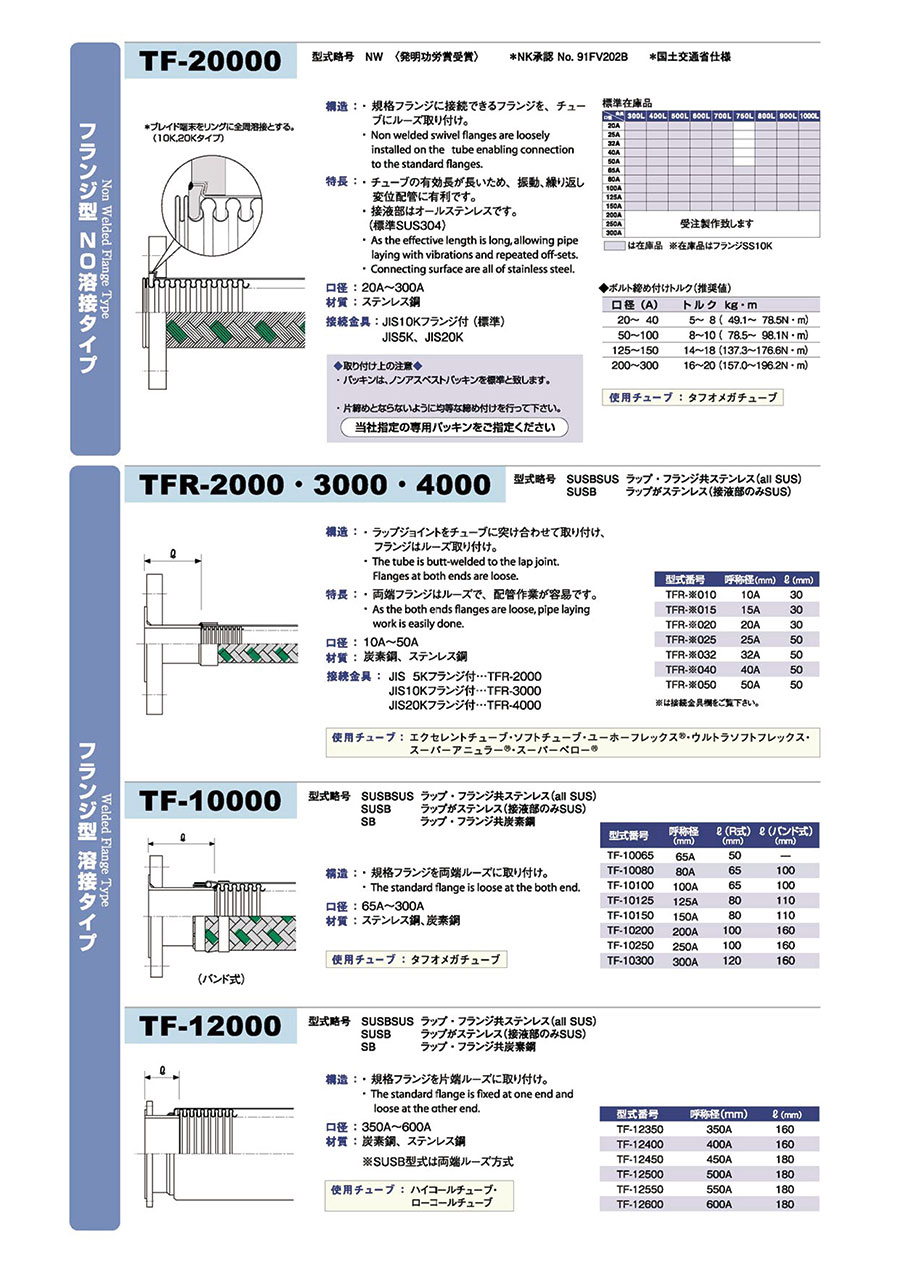

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
